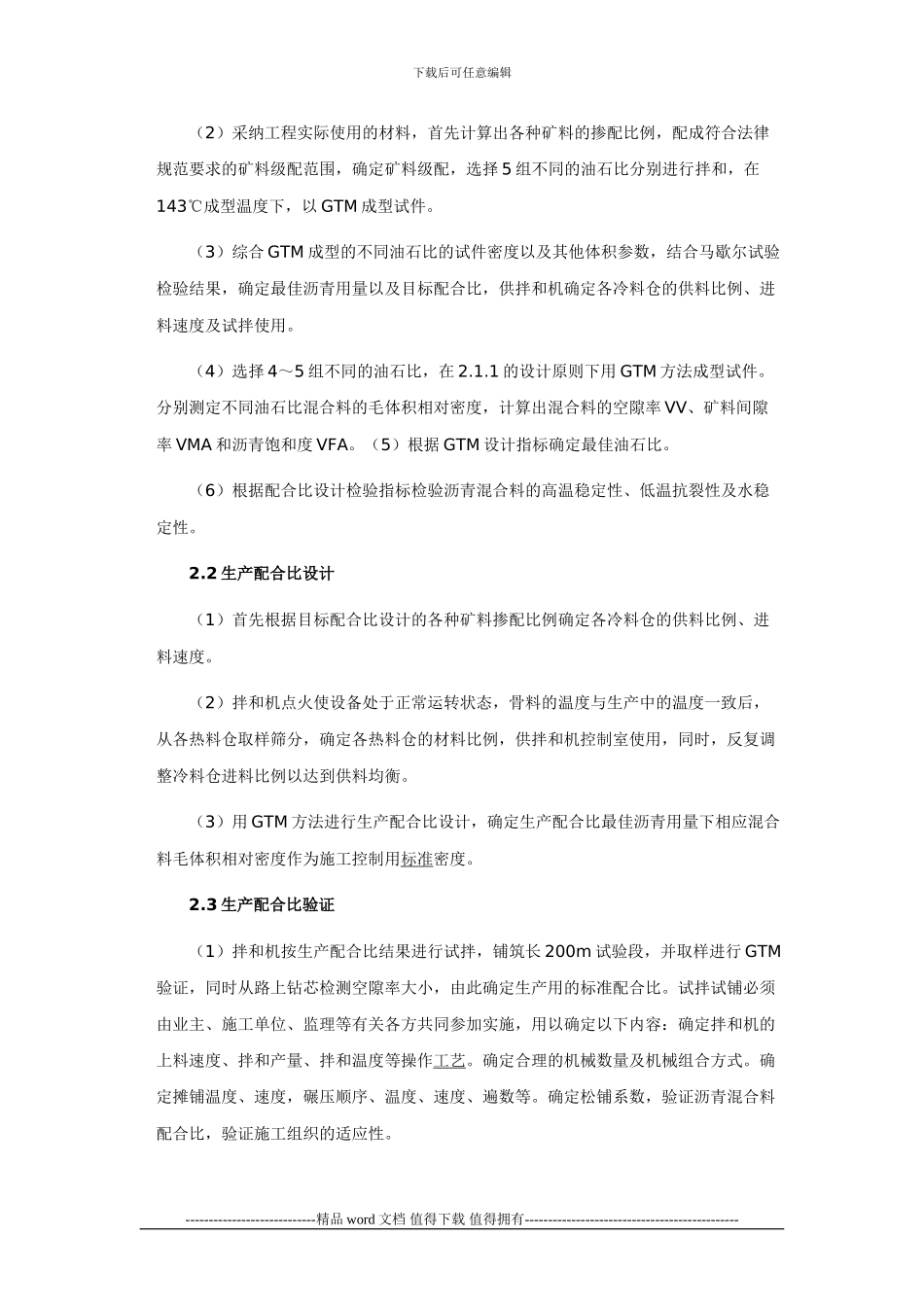

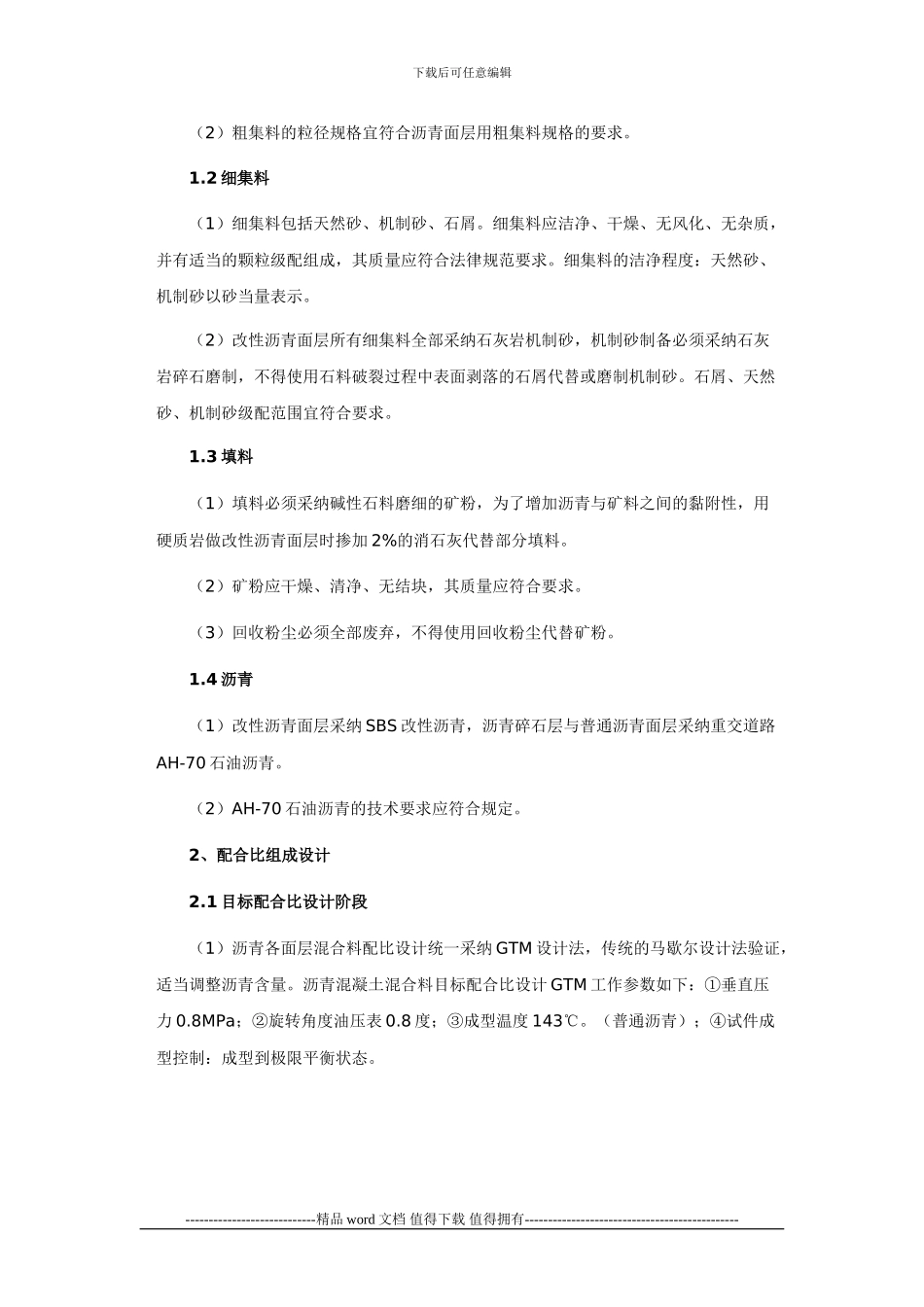

下载后可任意编辑本页为作品封面,下载后可以自由编辑删除,欢迎下载!!! 精 品文档1【精品 word 文档、可以自由编辑!】针对 GTM 沥青混凝土施工过程的质量控制的探讨 下面以唐曹高速公路路面工程为例予以说明。 1、材料要求 1.1 粗集料 (1)粗集料应该选用坚硬、无风化、表面粗糙洁净的石料。其技术指标应满足法律规范要求。 ----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑 (2)粗集料的粒径规格宜符合沥青面层用粗集料规格的要求。 1.2 细集料 (1)细集料包括天然砂、机制砂、石屑。细集料应洁净、干燥、无风化、无杂质,并有适当的颗粒级配组成,其质量应符合法律规范要求。细集料的洁净程度:天然砂、机制砂以砂当量表示。 (2)改性沥青面层所有细集料全部采纳石灰岩机制砂,机制砂制备必须采纳石灰岩碎石磨制,不得使用石料破裂过程中表面剥落的石屑代替或磨制机制砂。石屑、天然砂、机制砂级配范围宜符合要求。 1.3 填料 (1)填料必须采纳碱性石料磨细的矿粉,为了增加沥青与矿料之间的黏附性,用硬质岩做改性沥青面层时掺加 2%的消石灰代替部分填料。 (2)矿粉应干燥、清净、无结块,其质量应符合要求。 (3)回收粉尘必须全部废弃,不得使用回收粉尘代替矿粉。 1.4 沥青 (1)改性沥青面层采纳 SBS 改性沥青,沥青碎石层与普通沥青面层采纳重交道路AH-70 石油沥青。 (2)AH-70 石油沥青的技术要求应符合规定。 2、配合比组成设计 2.1 目标配合比设计阶段 (1)沥青各面层混合料配比设计统一采纳 GTM 设计法,传统的马歇尔设计法验证,适当调整沥青含量。沥青混凝土混合料目标配合比设计 GTM 工作参数如下:①垂直压力 0.8MPa;②旋转角度油压表 0.8 度;③成型温度 143℃。(普通沥青);④试件成型控制:成型到极限平衡状态。 ----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑 (2)采纳工程实际使用的材料,首先计算出各种矿料的掺配比例,配成符合法律规范要求的矿料级配范围,确定矿料级配,选择 5 组不同的油石比分别进行拌和,在143℃成型温度下,以 GTM 成型试件。 (3)综合 GTM 成型的不同油石比的试件密度以及其他体积参数,结合马歇尔试验检验结果,确定最佳沥青用量以及目标配合比,供...
