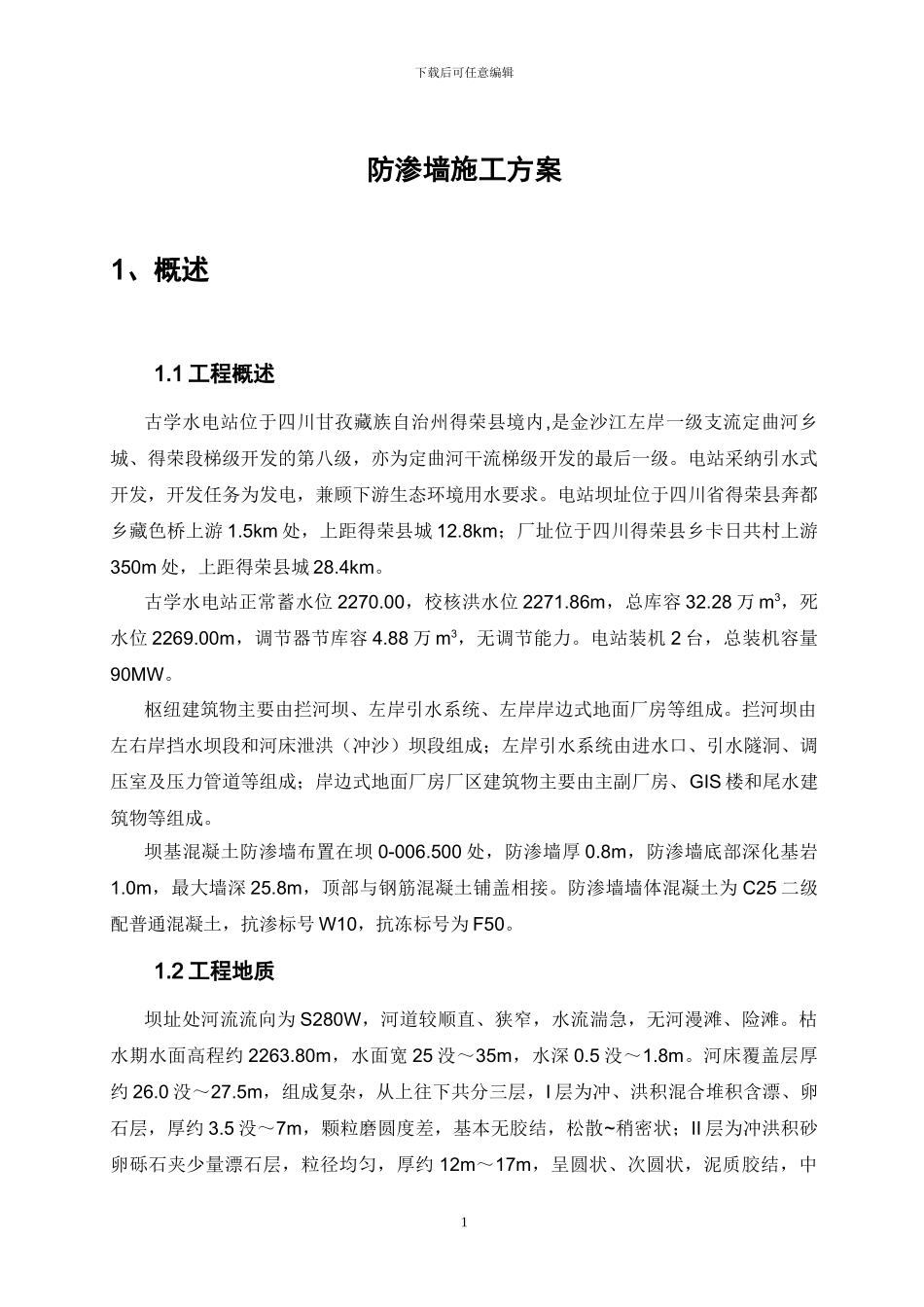

下载后可任意编辑防渗墙施工方案1、概述1.1 工程概述古学水电站位于四川甘孜藏族自治州得荣县境内,是金沙江左岸一级支流定曲河乡城、得荣段梯级开发的第八级，亦为定曲河干流梯级开发的最后一级。电站采纳引水式开发，开发任务为发电，兼顾下游生态环境用水要求。电站坝址位于四川省得荣县奔都乡藏色桥上游 1.5km 处，上距得荣县城 12.8km；厂址位于四川得荣县乡卡日共村上游350m 处，上距得荣县城 28.4km。古学水电站正常蓄水位 2270.00，校核洪水位 2271.86m，总库容 32.28 万 m3，死水位 2269.00m，调节器节库容 4.88 万 m3，无调节能力。电站装机 2 台，总装机容量90MW。枢纽建筑物主要由拦河坝、左岸引水系统、左岸岸边式地面厂房等组成。拦河坝由左右岸挡水坝段和河床泄洪（冲沙）坝段组成；左岸引水系统由进水口、引水隧洞、调压室及压力管道等组成；岸边式地面厂房厂区建筑物主要由主副厂房、GIS 楼和尾水建筑物等组成。坝基混凝土防渗墙布置在坝 0-006.500 处，防渗墙厚 0.8m，防渗墙底部深化基岩1.0m，最大墙深 25.8m，顶部与钢筋混凝土铺盖相接。防渗墙墙体混凝土为 C25 二级配普通混凝土，抗渗标号 W10，抗冻标号为 F50。1.2 工程地质坝址处河流流向为 S280W，河道较顺直、狭窄，水流湍急，无河漫滩、险滩。枯水期水面高程约 2263.80m，水面宽 25 没～35m，水深 0.5 没～1.8m。河床覆盖层厚约 26.0 没～27.5m，组成复杂，从上往下共分三层，I 层为冲、洪积混合堆积含漂、卵石层，厚约 3.5 没～7m，颗粒磨圆度差，基本无胶结，松散~稍密状；II 层为冲洪积砂卵砾石夹少量漂石层，粒径均匀，厚约 12m～17m，呈圆状、次圆状，泥质胶结，中1下载后可任意编辑密~密实状；III 层为冲积混合堆积砂砾石夹碎石层,碎石含量约 20%，砂砾石占 80%，厚约 5m~8.4m，泥质胶结，间隙充填粘性土及粉砂，结构致密；河床覆盖土粒径大于5mm 颗粒含量的质量百分比为 78%，为不液化土，河床下伏基岩为三迭系中统曲嘎寺第一段（T2q1）灰绿色玄武岩，块状结构，主要结构面为节理裂隙，饱和抗压强度大于 120Mpa。坝址地表水为重碳酸钙型水，对混凝土无腐蚀性。坝基河床覆盖层渗透系数5.8×10-3cm/s~1.36×10-2cm/s，由上而下透水性逐渐减弱，属中等~强透水层，坝基岩体的透水性总体较弱，微风化岩体透水率一般小于 5Lu。1.3 施工特点及难点（1）坝基覆盖层主要为砂砾卵石层，主河槽部位地下水水位较高，防渗墙...
