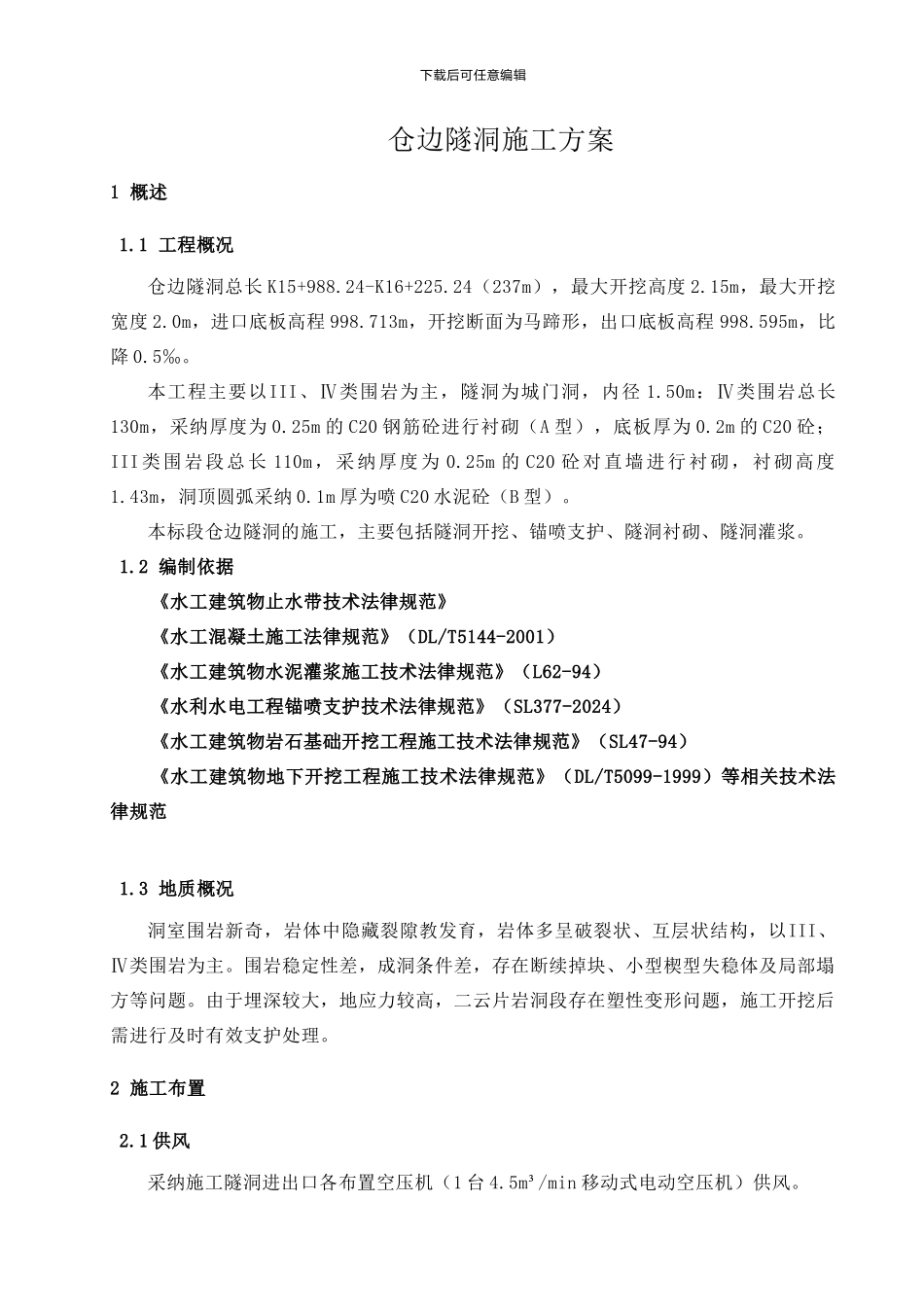

下载后可任意编辑仓边隧洞施工方案1 概述1.1 工程概况仓边隧洞总长 K15+988.24-K16+225.24（237m），最大开挖高度 2.15m，最大开挖宽度 2.0m，进口底板高程 998.713m，开挖断面为马蹄形，出口底板高程 998.595m，比降 0.5‰。本工程主要以III、Ⅳ类围岩为主，隧洞为城门洞，内径 1.50m：Ⅳ类围岩总长130m，采纳厚度为 0.25m 的 C20 钢筋砼进行衬砌（A 型），底板厚为 0.2m 的 C20 砼；III类围岩段总长 110m，采纳厚度为 0.25m 的 C20 砼对直墙进行衬砌，衬砌高度1.43m，洞顶圆弧采纳 0.1m 厚为喷 C20 水泥砼（B 型）。本标段仓边隧洞的施工，主要包括隧洞开挖、锚喷支护、隧洞衬砌、隧洞灌浆。1.2 编制依据《水工建筑物止水带技术法律规范》《水工混凝土施工法律规范》（DL/T5144-2001）《水工建筑物水泥灌浆施工技术法律规范》（L62-94）《水利水电工程锚喷支护技术法律规范》（SL377-2024）《水工建筑物岩石基础开挖工程施工技术法律规范》（SL47-94）《水工建筑物地下开挖工程施工技术法律规范》（DL/T5099-1999）等相关技术法律规范1.3 地质概况洞室围岩新奇，岩体中隐藏裂隙教发育，岩体多呈破裂状、互层状结构，以III、Ⅳ类围岩为主。围岩稳定性差，成洞条件差，存在断续掉块、小型楔型失稳体及局部塌方等问题。由于埋深较大，地应力较高，二云片岩洞段存在塑性变形问题，施工开挖后需进行及时有效支护处理。2 施工布置2.1 供风采纳施工隧洞进出口各布置空压机（1 台 4.5m³/min 移动式电动空压机）供风。下载后可任意编辑·2.2 供水施工用水从施工隧洞进出口附近修建水池，再从水池用 Φ30mm 钢管进洞，延伸至工作面供水。2.3 供电及照明施工用电由发包人在施工隧洞进出口附近提供 1 个电源接线点，从施工隧洞进出口布置一台 ZGS9-Z(H)-315/10 变压器，接线进入隧洞。动力线：采纳 50mm² 钢芯铝绞线架设进洞，接配电盘后为风机、喷射机、水泵等供电。照明线：照明线用 25mm² 塑胶线架设进洞接配电盘，然后接线，洞身段每 10m 设 1个 100W 灯泡照明。开挖面用 1000W 钨灯照明。2.4 通风为改善洞内工作条件，排除和稀释有害气体、供给工作人员充足的新奇空气，做好施工通风工作十分重要。根据法律规范规定，通风设备选择的依据为：①隧洞内最低风速不小于 0.15m/s；②隧洞内最大风速应小于 4m³/s；③确保供应隧洞内工作人员每人不小于 3 m³/min 的新奇空气；④对隧洞内的有...
