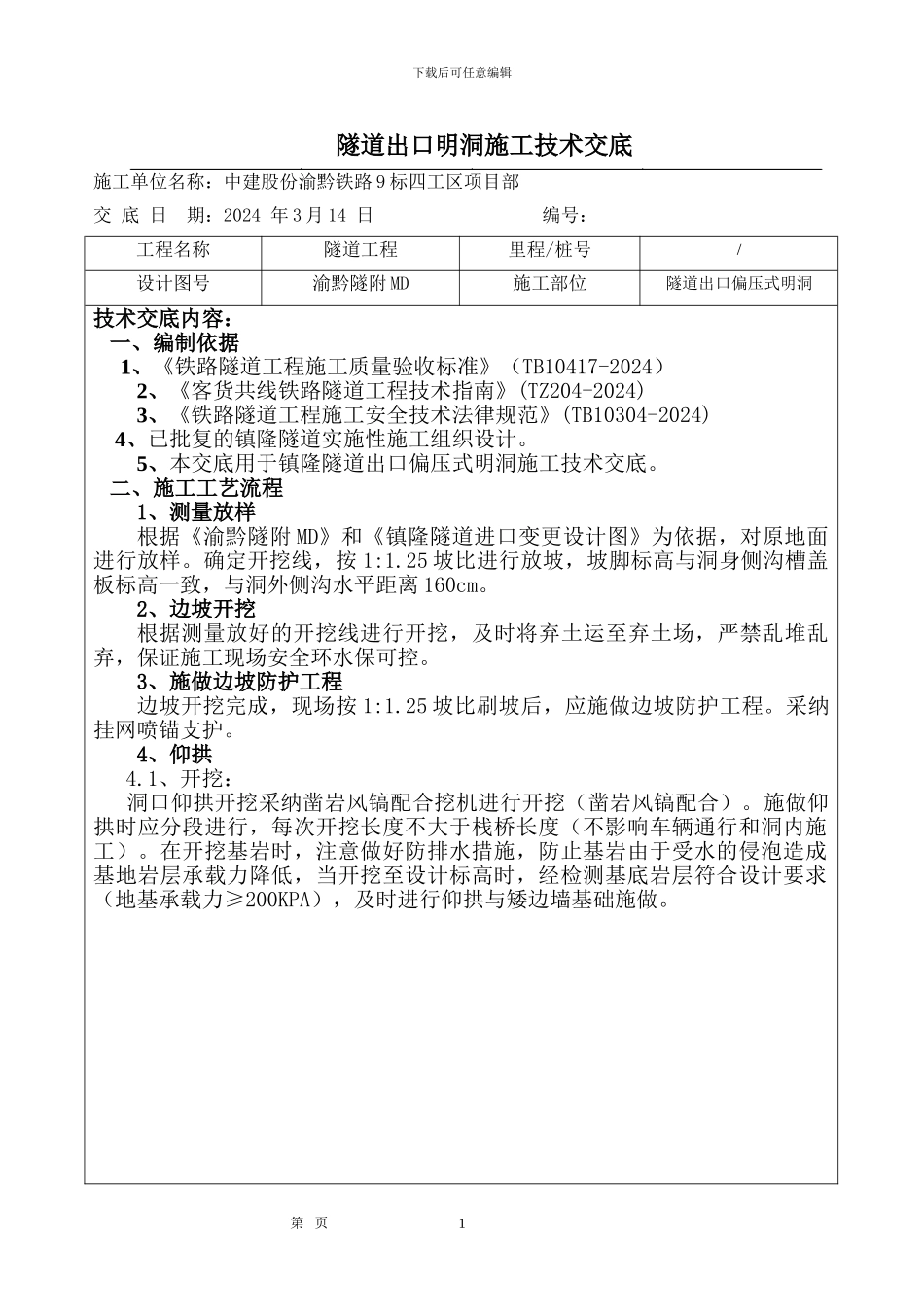

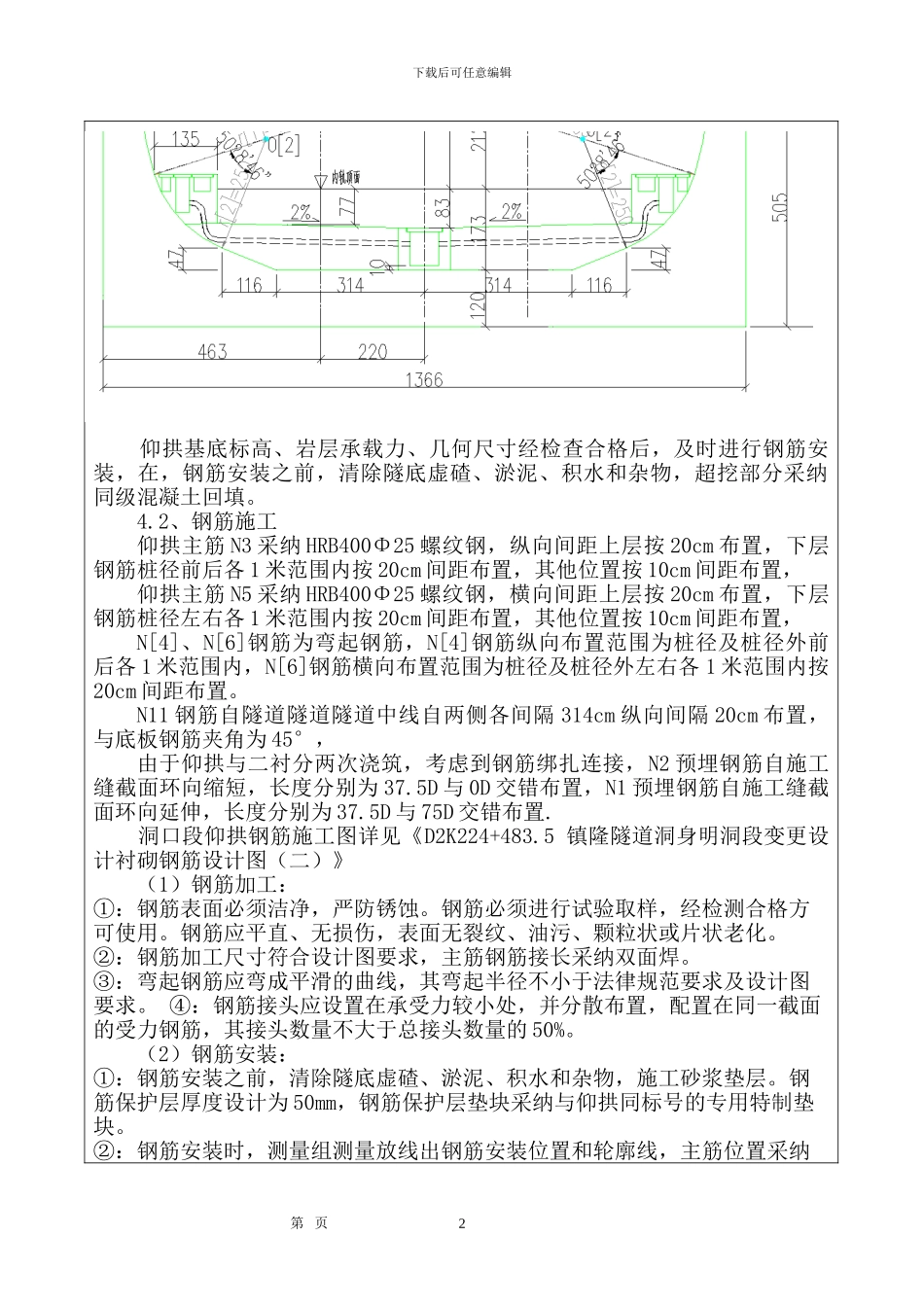

1下载后可任意编辑隧道出口明洞施工技术交底施工单位名称：中建股份渝黔铁路 9 标四工区项目部交 底 日 期：2024 年 3 月 14 日 编号：工程名称隧道工程里程/桩号/设计图号渝黔隧附 MD施工部位隧道出口偏压式明洞技术交底内容： 一、编制依据 1、《铁路隧道工程施工质量验收标准》（TB10417-2024） 2、《客货共线铁路隧道工程技术指南》(TZ204-2024) 3、《铁路隧道工程施工安全技术法律规范》(TB10304-2024) 4、已批复的镇隆隧道实施性施工组织设计。 5、本交底用于镇隆隧道出口偏压式明洞施工技术交底。 二、施工工艺流程1、测量放样根据《渝黔隧附 MD》和《镇隆隧道进口变更设计图》为依据，对原地面进行放样。确定开挖线，按 1:1.25 坡比进行放坡，坡脚标高与洞身侧沟槽盖板标高一致，与洞外侧沟水平距离 160cm。2、边坡开挖根据测量放好的开挖线进行开挖，及时将弃土运至弃土场，严禁乱堆乱弃，保证施工现场安全环水保可控。3、施做边坡防护工程边坡开挖完成，现场按 1:1.25 坡比刷坡后，应施做边坡防护工程。采纳挂网喷锚支护。4、仰拱 4.1、开挖： 洞口仰拱开挖采纳凿岩风镐配合挖机进行开挖（凿岩风镐配合）。施做仰拱时应分段进行，每次开挖长度不大于栈桥长度（不影响车辆通行和洞内施工）。在开挖基岩时，注意做好防排水措施，防止基岩由于受水的侵泡造成基地岩层承载力降低，当开挖至设计标高时，经检测基底岩层符合设计要求（地基承载力≥200KPA），及时进行仰拱与矮边墙基础施做。 第 页2下载后可任意编辑 仰拱基底标高、岩层承载力、几何尺寸经检查合格后，及时进行钢筋安装，在，钢筋安装之前，清除隧底虚碴、淤泥、积水和杂物，超挖部分采纳同级混凝土回填。4.2、钢筋施工仰拱主筋 N3 采纳 HRB400Φ25 螺纹钢，纵向间距上层按 20cm 布置，下层钢筋桩径前后各 1 米范围内按 20cm 间距布置，其他位置按 10cm 间距布置，仰拱主筋 N5 采纳 HRB400Φ25 螺纹钢，横向间距上层按 20cm 布置，下层钢筋桩径左右各 1 米范围内按 20cm 间距布置，其他位置按 10cm 间距布置，N[4]、N[6]钢筋为弯起钢筋，N[4]钢筋纵向布置范围为桩径及桩径外前后各 1 米范围内，N[6]钢筋横向布置范围为桩径及桩径外左右各 1 米范围内按20cm 间距布置。N11 钢筋自隧道隧道隧道中线自两侧各间隔 314cm 纵向间隔 20cm 布置，与底板钢筋夹角为 45°，由于仰拱与二衬分两次浇筑，考虑到钢筋绑扎连...
