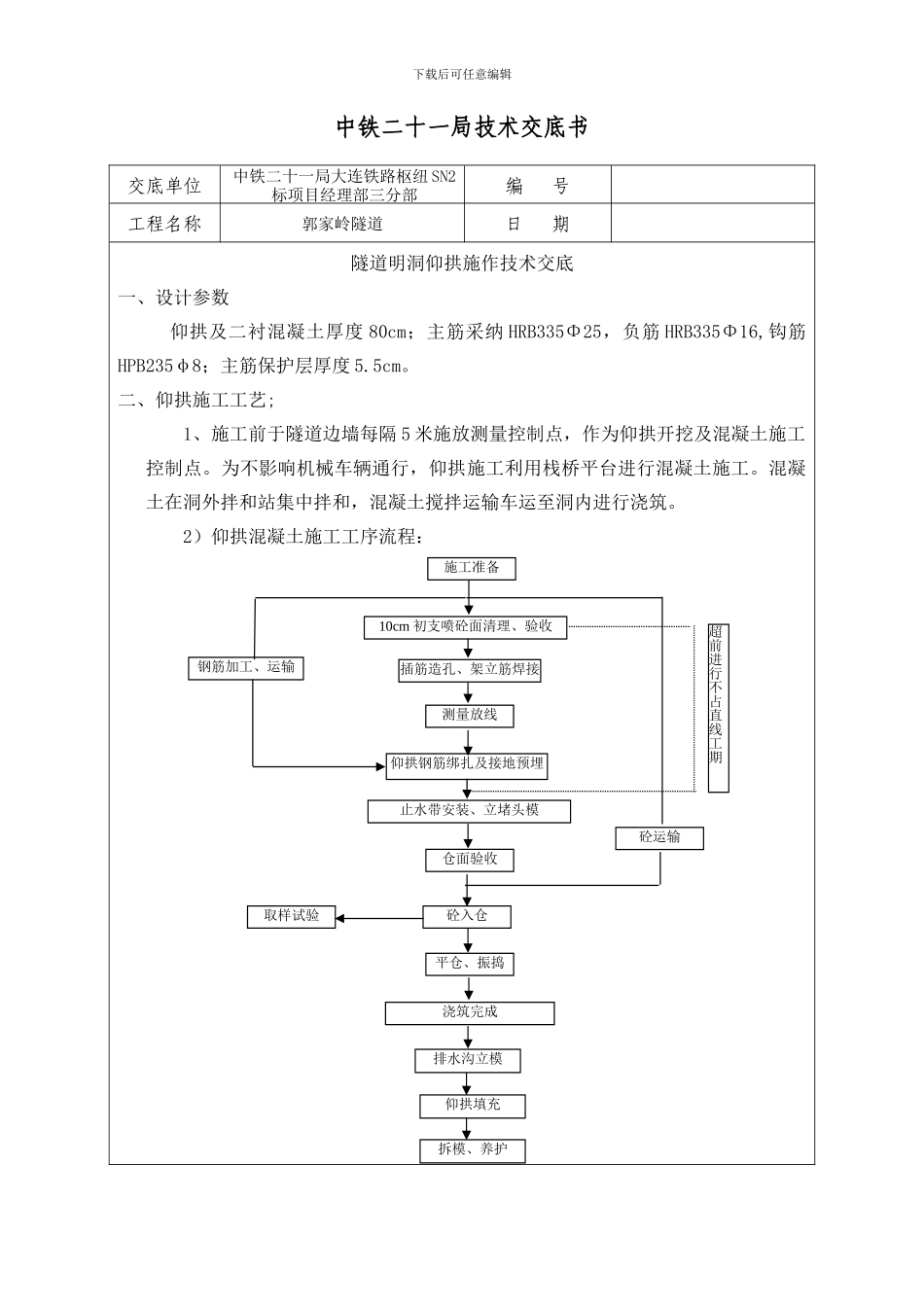

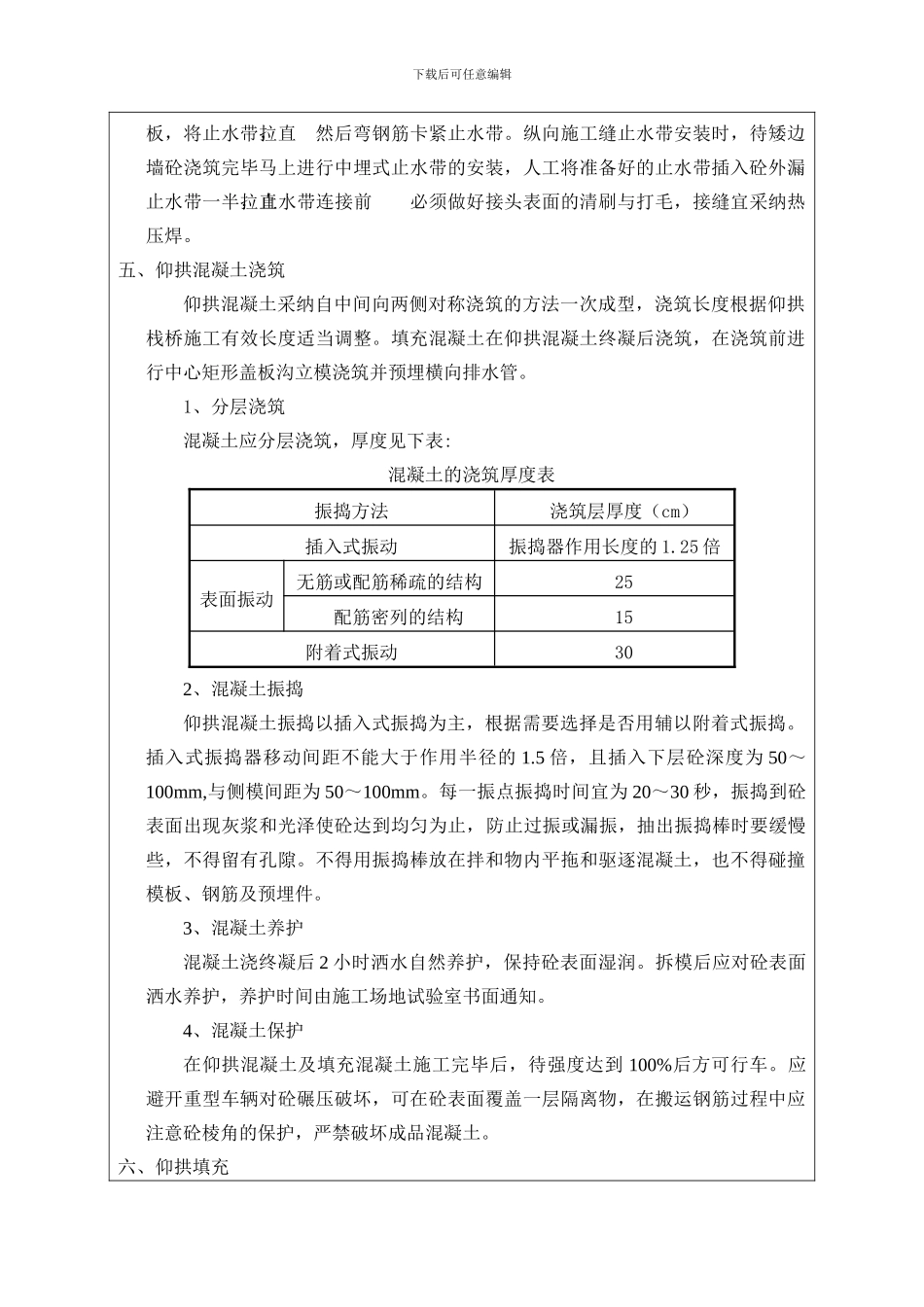

下载后可任意编辑中铁二十一局技术交底书交底单位中铁二十一局大连铁路枢纽 SN2标项目经理部三分部编 号工程名称郭家岭隧道日 期隧道明洞仰拱施作技术交底一、设计参数 仰拱及二衬混凝土厚度 80cm；主筋采纳 HRB335Φ25，负筋 HRB335Φ16,钩筋HPB235φ8；主筋保护层厚度 5.5cm。二、仰拱施工工艺;1、施工前于隧道边墙每隔 5 米施放测量控制点，作为仰拱开挖及混凝土施工控制点。为不影响机械车辆通行，仰拱施工利用栈桥平台进行混凝土施工。混凝土在洞外拌和站集中拌和，混凝土搅拌运输车运至洞内进行浇筑。2）仰拱混凝土施工工序流程：施工准备钢筋加工、运输超前进行不占直线工期10cm 初支喷砼面清理、验收插筋造孔、架立筋焊接测量放线仰拱钢筋绑扎及接地预埋止水带安装、立堵头模仓面验收砼运输砼入仓取样试验浇筑完成排水沟立模平仓、振捣仰拱填充拆模、养护下载后可任意编辑3)对仰拱初期支护喷砼面或底板面进行修整，对超喷或尖角部位进行处理。三、安装仰拱钢筋1、在钢筋厂按仰拱钢筋大样提前加工钢筋，并按规格堆放，由汽车运至工作面。2、绑扎前由测量人员进行放样，在喷射砼面上采纳红油漆标出设计主筋位置，人工安插架立筋和插筋，焊制钢筋样架，按顺序进行钢筋绑扎，同一区段内钢筋接头面积不大于全部钢筋面积的 50%。钢筋安装及保护层厚度允许偏差见表。钢筋安装及保护层厚度允许偏差表序号名称允许偏差（mm）检验方法1双排钢筋的上排钢筋与下排间距±5尺量两端、中间各 1处2同一排中受力钢筋水平间距拱部±10边墙±203分部钢筋间距±20尺量连续 3处4箍筋间距±205钢筋保护层+10、-5尺量两端，中间各 1 处3、用与二衬混凝土相同配合比的细石混凝土或砂浆制作垫块，确保钢筋保护层的厚度满足法律规范要求，构件侧面及底面的垫块至少为 4 个/m2。4、仰拱钢筋 HRB335Φ25 从填充面高度预留出搭接长度 35d=87.5cm，同一水平面接头数量不得超过总数 50%。四、仰拱模板安装及止水带安装1、仰拱模板安装施工仰拱端头模板采纳木模板人工拼装而成，通过外撑固定，两侧矮边墙采纳预制弧形钢模加固浇筑砼，由测量人员放样测出标高及偏中心线位置， 模板与砼的接触面应平顺光滑，模板上的拉杆宜采纳螺纹钢杆并配以垫圈，加固牢固，无缝隙、漏浆现象。2、仰拱中埋式橡胶止水带安装施工中埋式止水带安装时，要确保位置准确、固定牢固。止水带安装在端头模板仰拱砼厚度一半处采纳预制的钢筋卡固定好中埋式橡胶止水带，沿衬砌...
