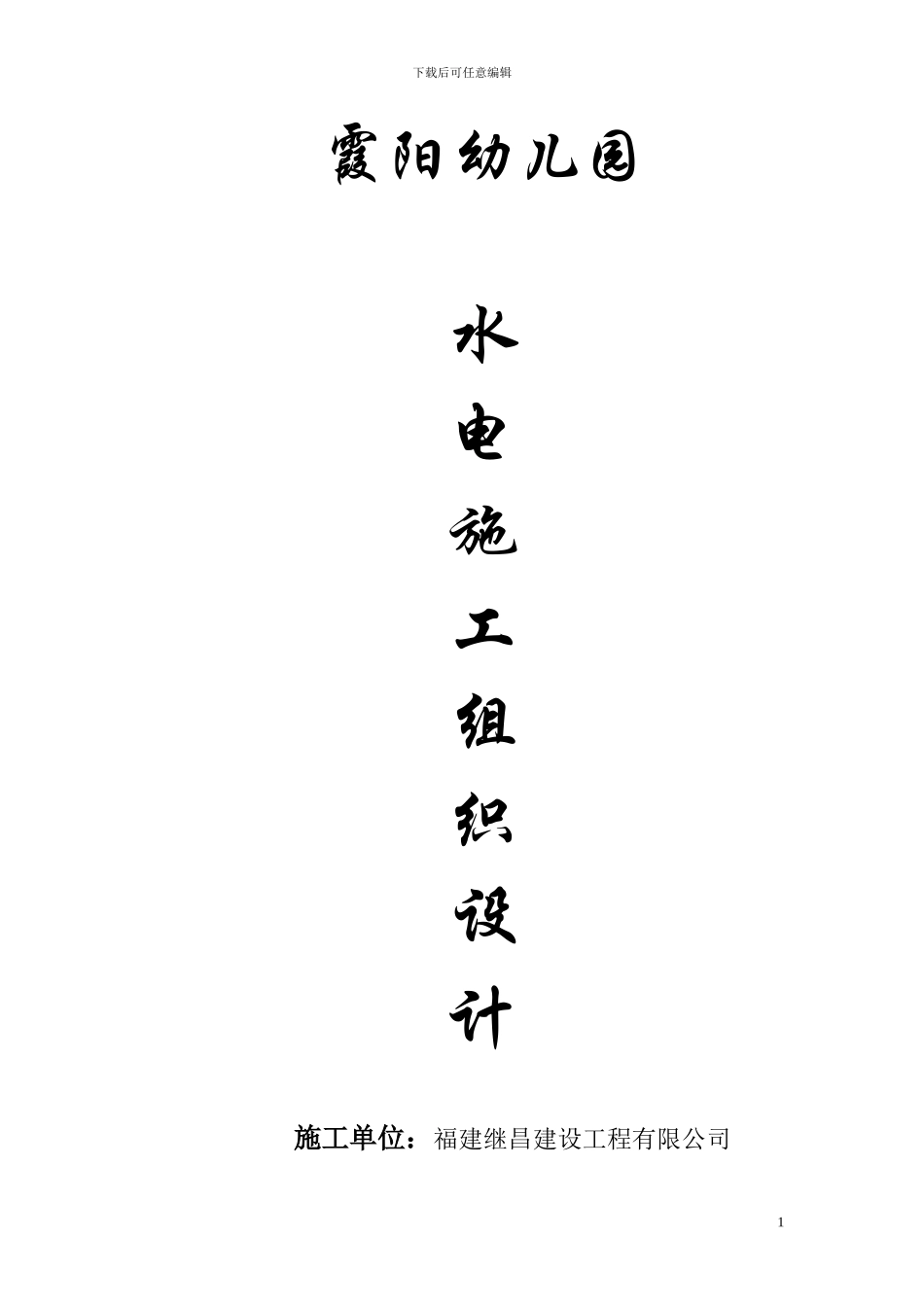

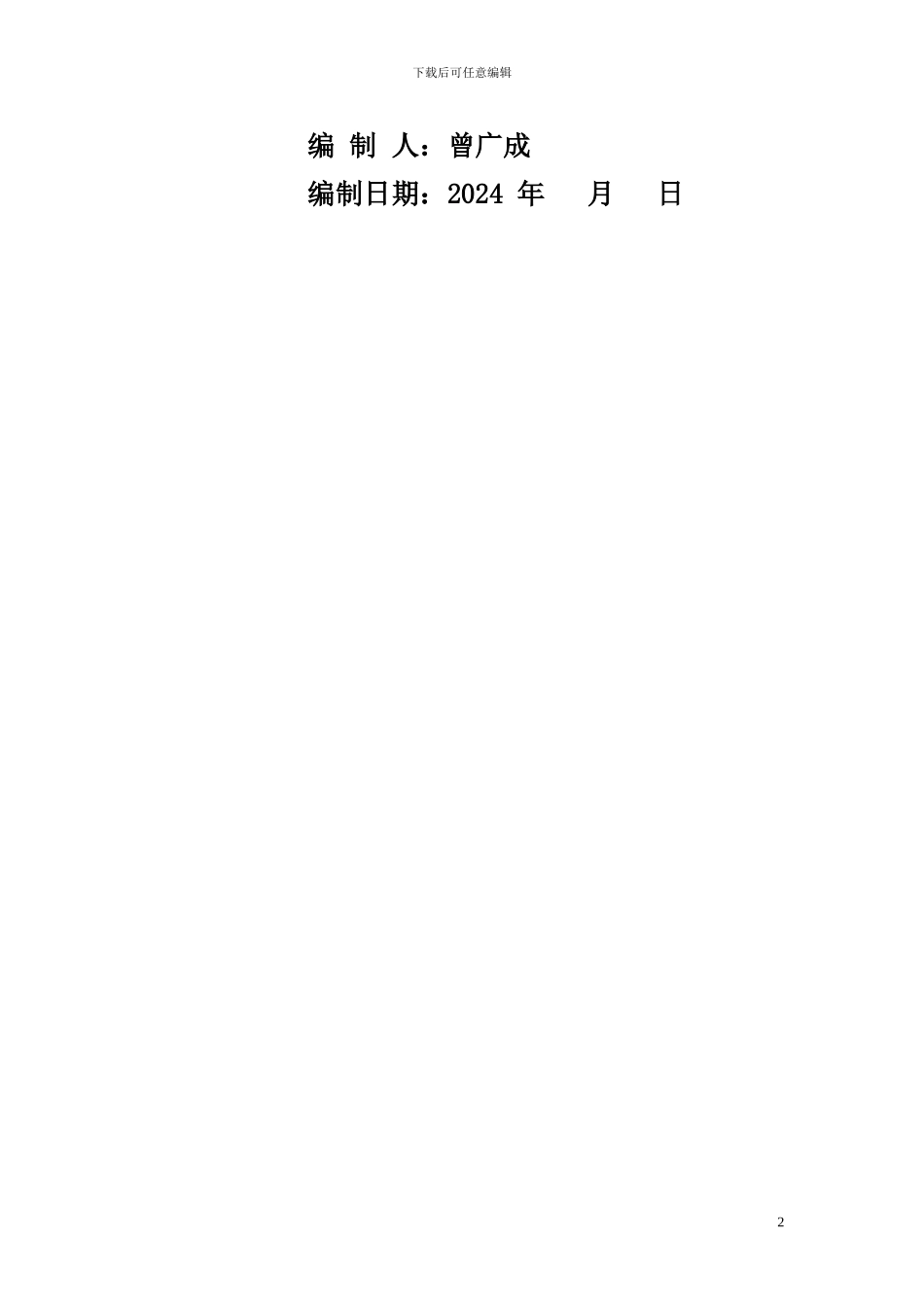

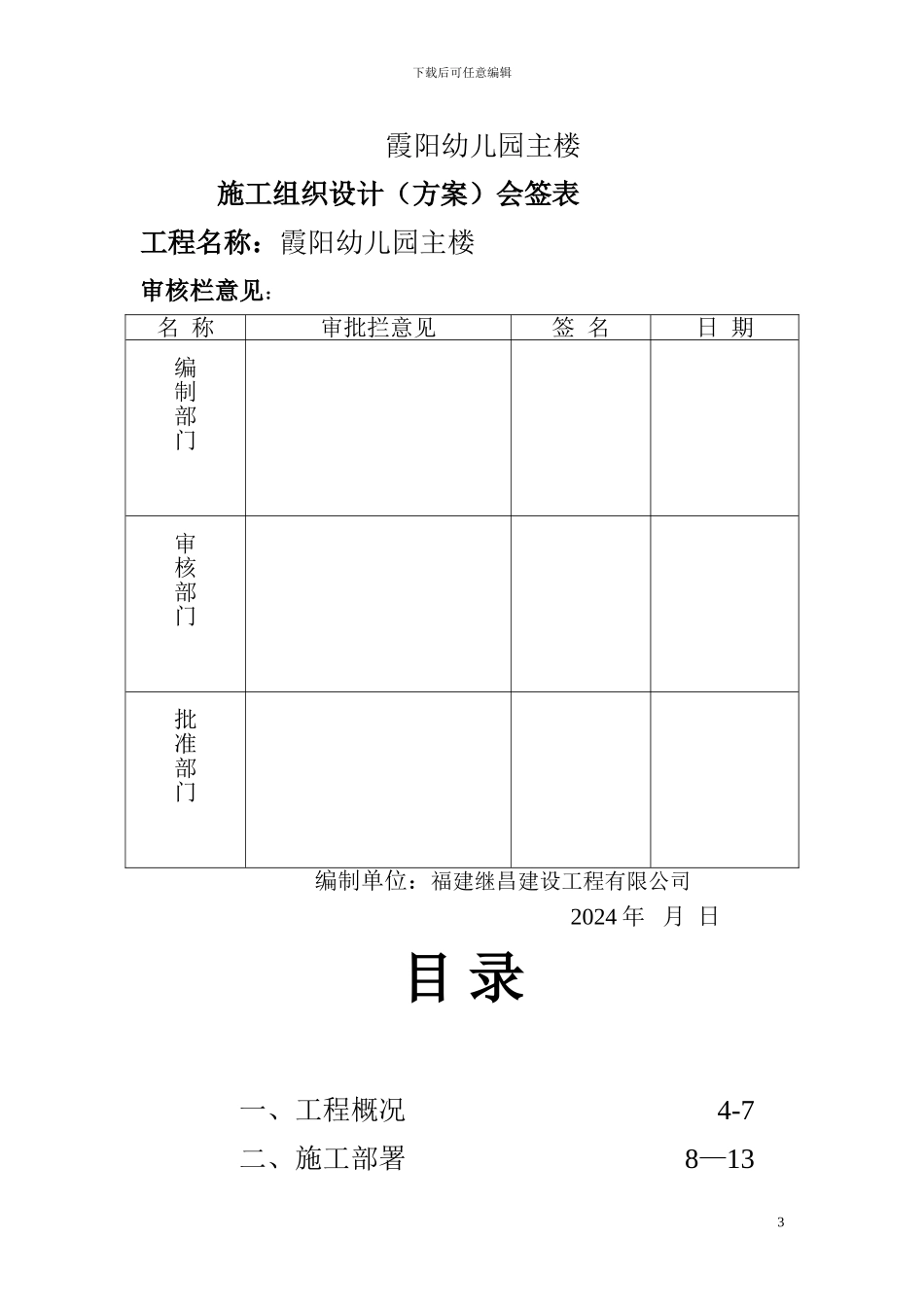

下载后可任意编辑霞阳幼儿园水电施工组织设计 施工单位：福建继昌建设工程有限公司1下载后可任意编辑编 制 人：曾广成曾广成良编制日期：2024 年 月 日2下载后可任意编辑霞阳幼儿园主楼 施工组织设计（方案）会签表工程名称：霞阳幼儿园主楼审核栏意见：名 称审批拦意见签 名日 期编制部门审核部门批准部门 编制单位：福建继昌建设工程有限公司 2024 年 月 日目 录 一、工程概况4-7二、施工部署8—133下载后可任意编辑三、施工方法与技术要求14—28四、质量保证措施29五、安全保证措施30六、文明施工31七、防火安全措施32八、施工人员配备33 一、工程概况：一． 本工程位于厦门市海沧区霞阳西路，为厦门市海沧区教育局开发的霞阳幼儿园。本工程为三层框架结构建筑面4下载后可任意编辑积为 4651.71㎡,总高 12 米。由杭州中宇建筑设计有限公司设计，由厦门海投建设监理咨询有限公司监督，由福建继昌建设工程有限公司施工。二、电施工程： 根据建设单位提出的要求，建筑专业提供平，剖面图，在此基础上依据国家现行《民用建筑电气设计法律规范》开展设计。本单体强电设计范围为：楼内的电力，照明、防雷、接地及动力预留。本单体为三层建筑，负荷等级为三级，二类防雷建筑，电源引自变配电室。进线电缆直埋引来，电力系统采纳 TN—C—S 接地方式。外线引来一路三相四线制低压电源，供电电压为 380/220 伏，电缆采纳YJV22—1KV 电缆直埋引入，入户处及穿道路处穿钢管保护。导线选择及敷设方式：1、 导线 BV—500 型铜芯塑料线，除注明者外，导线均穿阻燃 PVC 管沿墙，现浇楼板暗敷设。2、 所有插座回路及有经过疏散指示灯的照明回路均为单相三线，其中一根为 PE 线，普通照明线路未标注的导线为 2×2.5 PC16，标注 3，4，5，根导线穿 PC20管保护。防雷，接地：防雷接地，工作接地，保护接地共用一组综合接地装置，具体详见防雷接地平面图，本单体做总等电5下载后可任意编辑们联结装置。施工注意事项：1． 楼板内暗敷之管路应严格避开一处三管交叉重叠。2． 图中未尽事宜按国家标准和现行施工验收法律规范之要求执行。本单体弱电设计范围国：电话系统。配线及敷设方式：除户外线路穿镀锌管保护外，除非图纸另有说明，其余管线均穿扣压式薄壁钢管敷设。设备安装：电话.有线电视进线分线箱于一层，具体安装方式详见主要设备材料表。使用国家标准图集目录序号图集代号图集名称1D164电缆敷设286D467硬塑料管配线...
