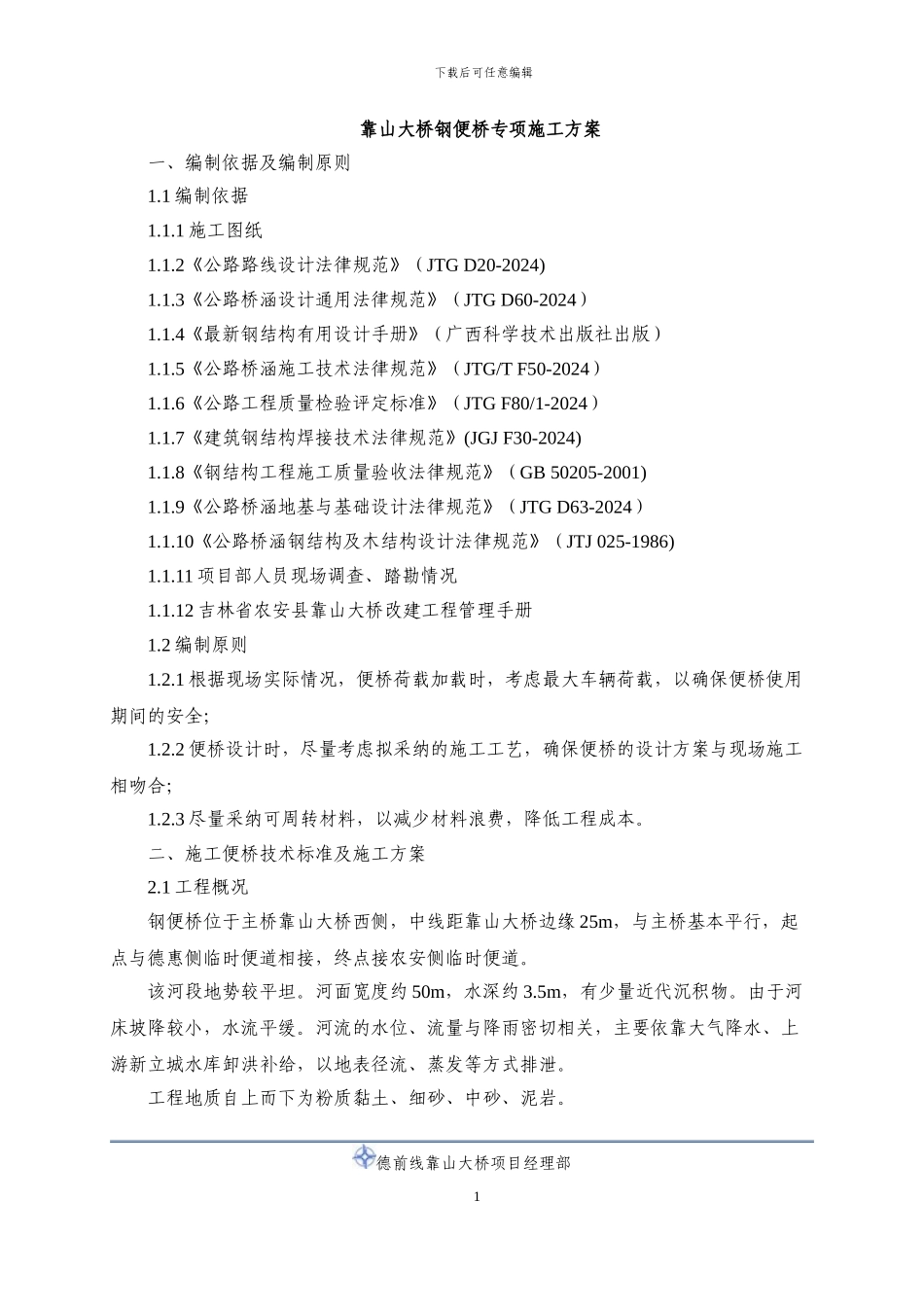

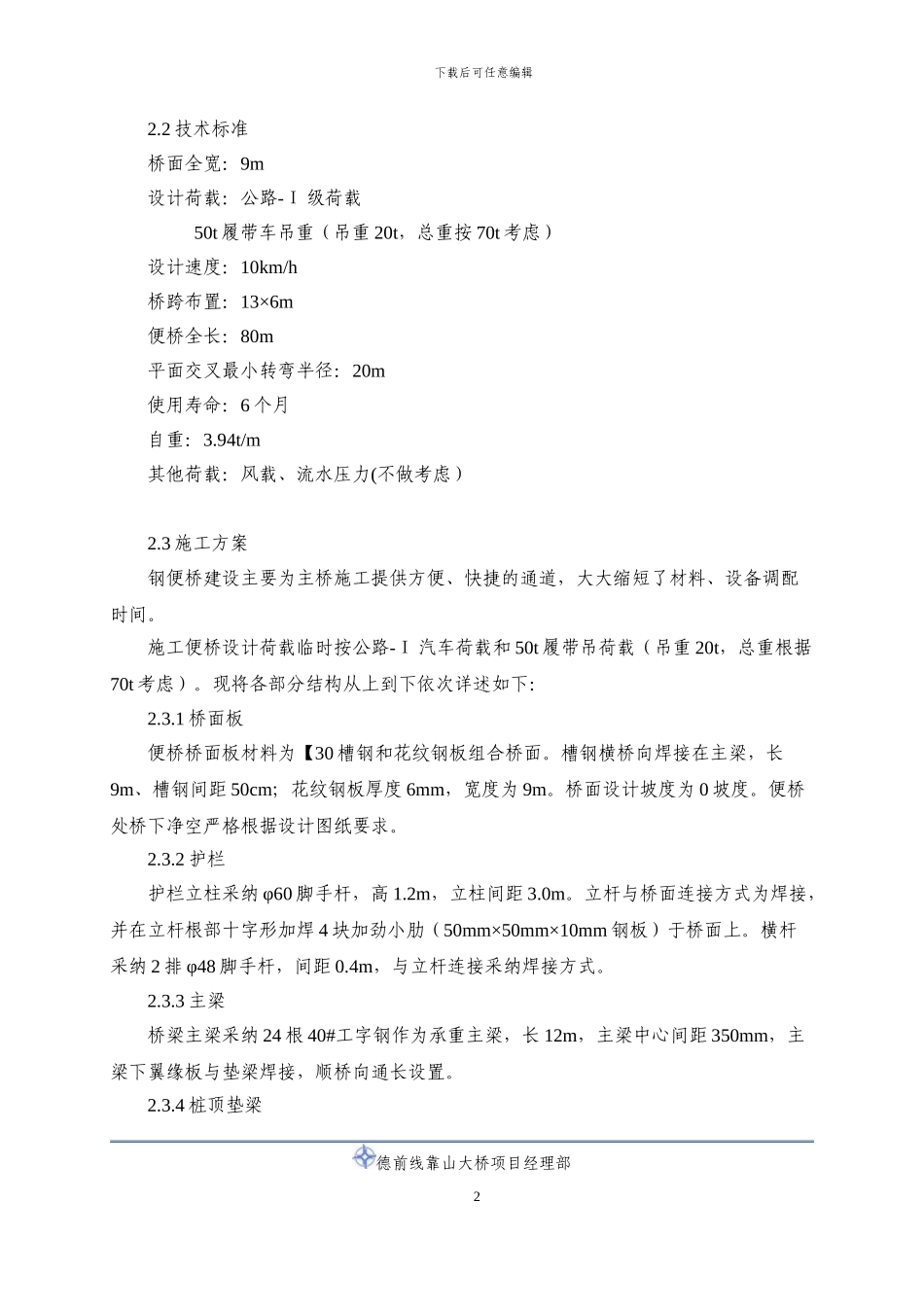

1下载后可任意编辑靠山大桥钢便桥专项施工方案一、编制依据及编制原则1.1 编制依据1.1.1 施工图纸1.1.2《公路路线设计法律规范》（JTG D20-2024)1.1.3《公路桥涵设计通用法律规范》（JTG D60-2024）1.1.4《最新钢结构有用设计手册》（广西科学技术出版社出版）1.1.5《公路桥涵施工技术法律规范》（JTG/T F50-2024）1.1.6《公路工程质量检验评定标准》（JTG F80/1-2024）1.1.7《建筑钢结构焊接技术法律规范》(JGJ F30-2024)1.1.8《钢结构工程施工质量验收法律规范》（GB 50205-2001)1.1.9《公路桥涵地基与基础设计法律规范》（JTG D63-2024）1.1.10《公路桥涵钢结构及木结构设计法律规范》（JTJ 025-1986)1.1.11 项目部人员现场调查、踏勘情况1.1.12 吉林省农安县靠山大桥改建工程管理手册1.2 编制原则1.2.1 根据现场实际情况，便桥荷载加载时，考虑最大车辆荷载，以确保便桥使用期间的安全；1.2.2 便桥设计时，尽量考虑拟采纳的施工工艺，确保便桥的设计方案与现场施工相吻合；1.2.3 尽量采纳可周转材料，以减少材料浪费，降低工程成本。二、施工便桥技术标准及施工方案2.1 工程概况钢便桥位于主桥靠山大桥西侧，中线距靠山大桥边缘 25m，与主桥基本平行，起点与德惠侧临时便道相接，终点接农安侧临时便道。该河段地势较平坦。河面宽度约 50m，水深约 3.5m，有少量近代沉积物。由于河床坡降较小，水流平缓。河流的水位、流量与降雨密切相关，主要依靠大气降水、上游新立城水库卸洪补给，以地表径流、蒸发等方式排泄。工程地质自上而下为粉质黏土、细砂、中砂、泥岩。德前线靠山大桥项目经理部2下载后可任意编辑2.2 技术标准桥面全宽：9m设计荷载：公路-Ⅰ 级荷载 50t 履带车吊重（吊重 20t，总重按 70t 考虑）设计速度：10km/h桥跨布置：13×6m便桥全长：80m平面交叉最小转弯半径：20m使用寿命：6 个月自重：3.94t/m其他荷载：风载、流水压力(不做考虑）2.3 施工方案钢便桥建设主要为主桥施工提供方便、快捷的通道，大大缩短了材料、设备调配时间。施工便桥设计荷载临时按公路-Ⅰ 汽车荷载和 50t 履带吊荷载（吊重 20t，总重根据70t 考虑）。现将各部分结构从上到下依次详述如下：2.3.1 桥面板便桥桥面板材料为【30 槽钢和花纹钢板组合桥面。槽钢横桥向焊接在主梁，长9m、槽钢间距 50cm；花纹钢板厚度 6mm，宽度为 9m。桥面设计坡度为 0 坡度。便桥处桥下净空严格根据设计图纸要求。2.3.2 护栏护栏立柱...
