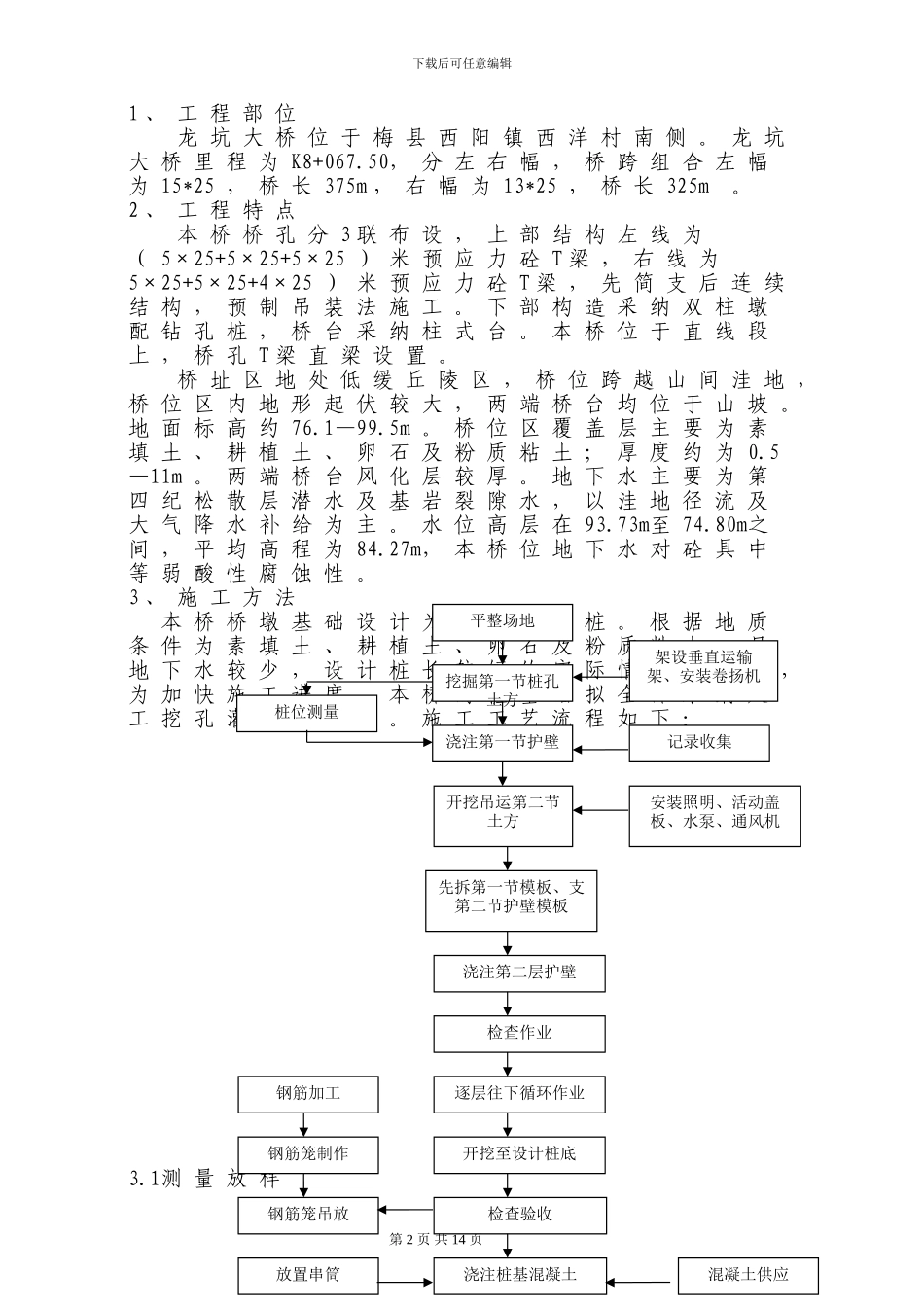

下载后可任意编辑梅 大 高 速 公 路 第 二 合 同 段龙 坑 大 桥 人 工 挖 孔 桩 施 工 方 案河 南 省 路 桥 建 设 集 团 有 限 公 司梅 大 高 速 公 路 第 二 合 同 段 项 目 经 理 部二 〇 一 〇 年 十 一 月第 1 页 共 14 页下载后可任意编辑1 、 工 程 部 位龙 坑 大 桥 位 于 梅 县 西 阳 镇 西 洋 村 南 侧 。 龙 坑大 桥 里 程 为 K8+067.50， 分 左 右 幅 ， 桥 跨 组 合 左 幅为 15*25 ， 桥 长 375m ， 右 幅 为 13*25 ， 桥 长 325m 。2 、 工 程 特 点本 桥 桥 孔 分 3 联 布 设 ， 上 部 结 构 左 线 为（ 5×25+5×25+5×25 ） 米 预 应 力 砼 T 梁 ， 右 线 为5×25+5×25+4×25 ） 米 预 应 力 砼 T 梁 ， 先 简 支 后 连 续结 构 ， 预 制 吊 装 法 施 工 。 下 部 构 造 采 纳 双 柱 墩配 钻 孔 桩 ， 桥 台 采 纳 柱 式 台 。 本 桥 位 于 直 线 段上 ， 桥 孔 T 梁 直 梁 设 置 。桥 址 区 地 处 低 缓 丘 陵 区 ， 桥 位 跨 越 山 间 洼 地 ，桥 位 区 内 地 形 起 伏 较 大 ， 两 端 桥 台 均 位 于 山 坡 。地 面 标 高 约 76.1—99.5m 。 桥 位 区 覆 盖 层 主 要 为 素填 土 、 耕 植 土 、 卵 石 及 粉 质 粘 土 ； 厚 度 约 为 0.5—11m 。 两 端 桥 台 风 化 层 较 厚 。 地 下 水 主 要 为 第四 纪 松 散 层 潜 水 及 基 岩 裂 隙 水 ， 以 洼 地 径 流 及大 气 降 水 补 给 为 主 。 水 位 高 层 在 93.73m至 74.80m之间 ， 平 均 高 程 为 84.27m， 本 桥 位 地 下 水 对 砼 具 中等 弱 酸 性 腐 蚀 性 。3 、 施 工 方 法本 桥 桥 墩 基 础 设 计 为 钻 孔 灌 注 桩 。 根 据 地 质条 件 为 素 填 土 、 耕 植 土 、 卵 石 及 粉 质 粘 土 ， 且地 下 水 较 少 ， 设 计 桩 长 较 短 的 实 际 情 况 ， 同 时 ，为 加 快 施 工 进 度 ， 本 桥 的 桩 基 础 拟 全 部 采 纳 人工 挖 孔 灌 注 桩 施 工 。 施 工 工 艺 流 程...
