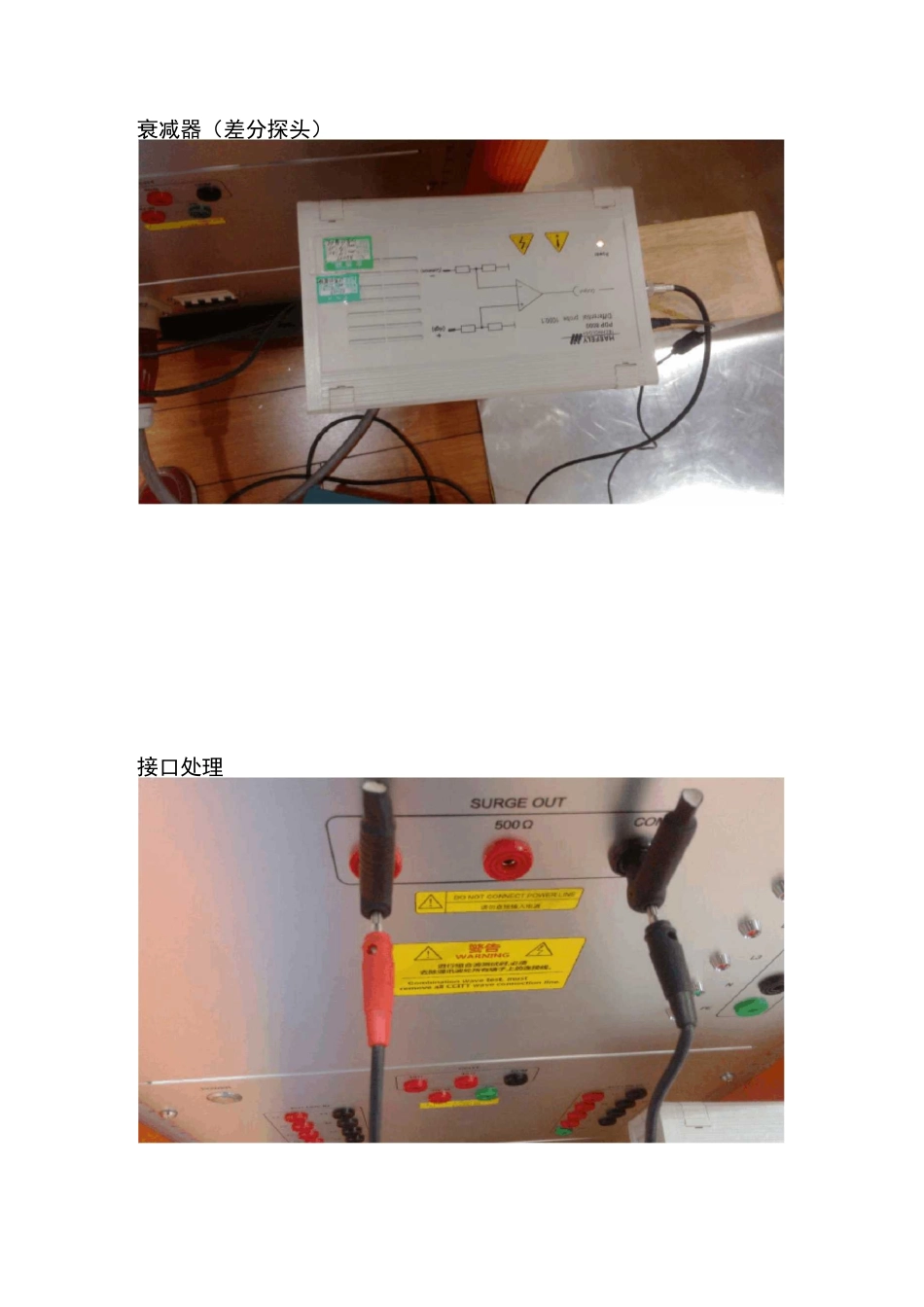

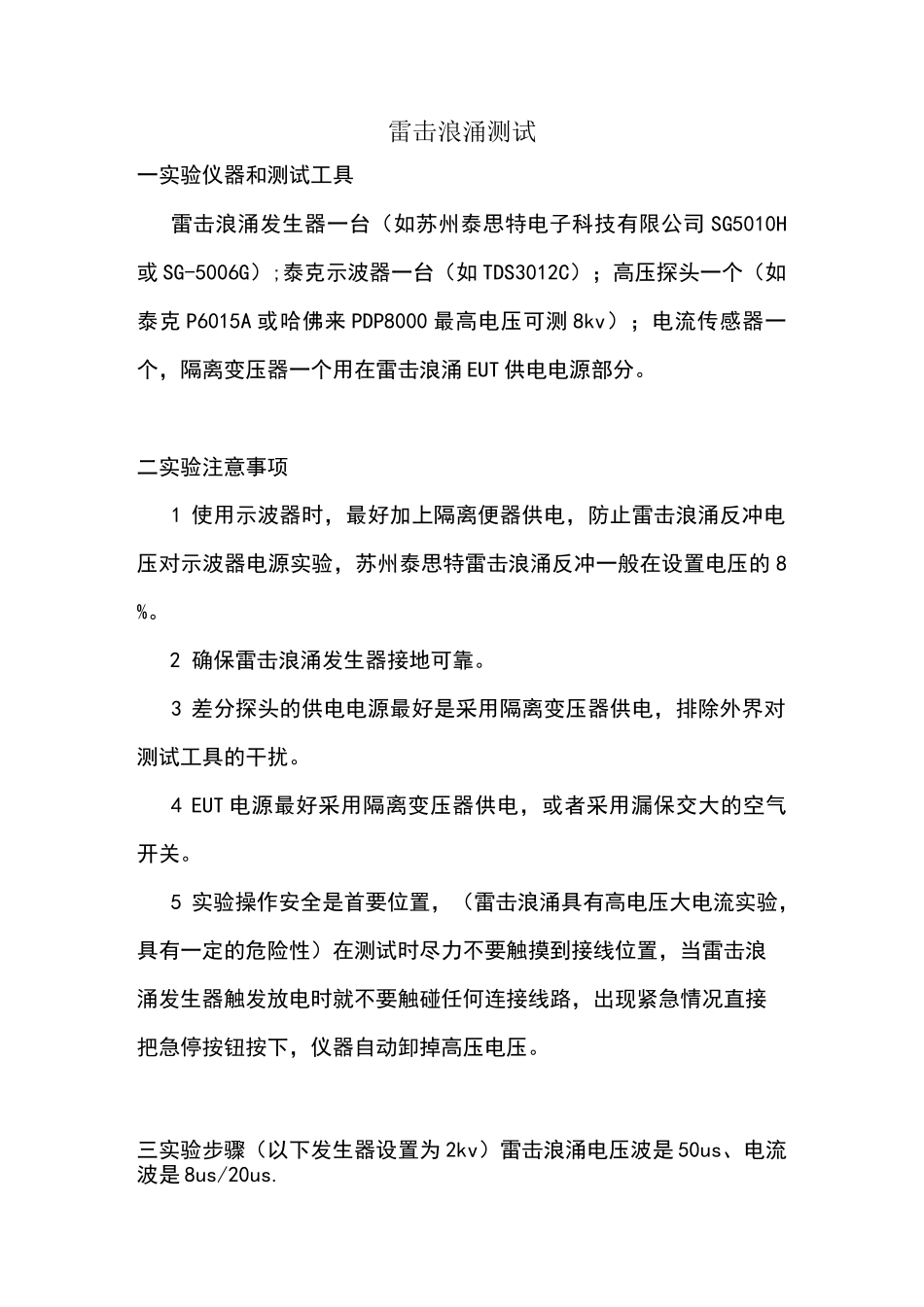

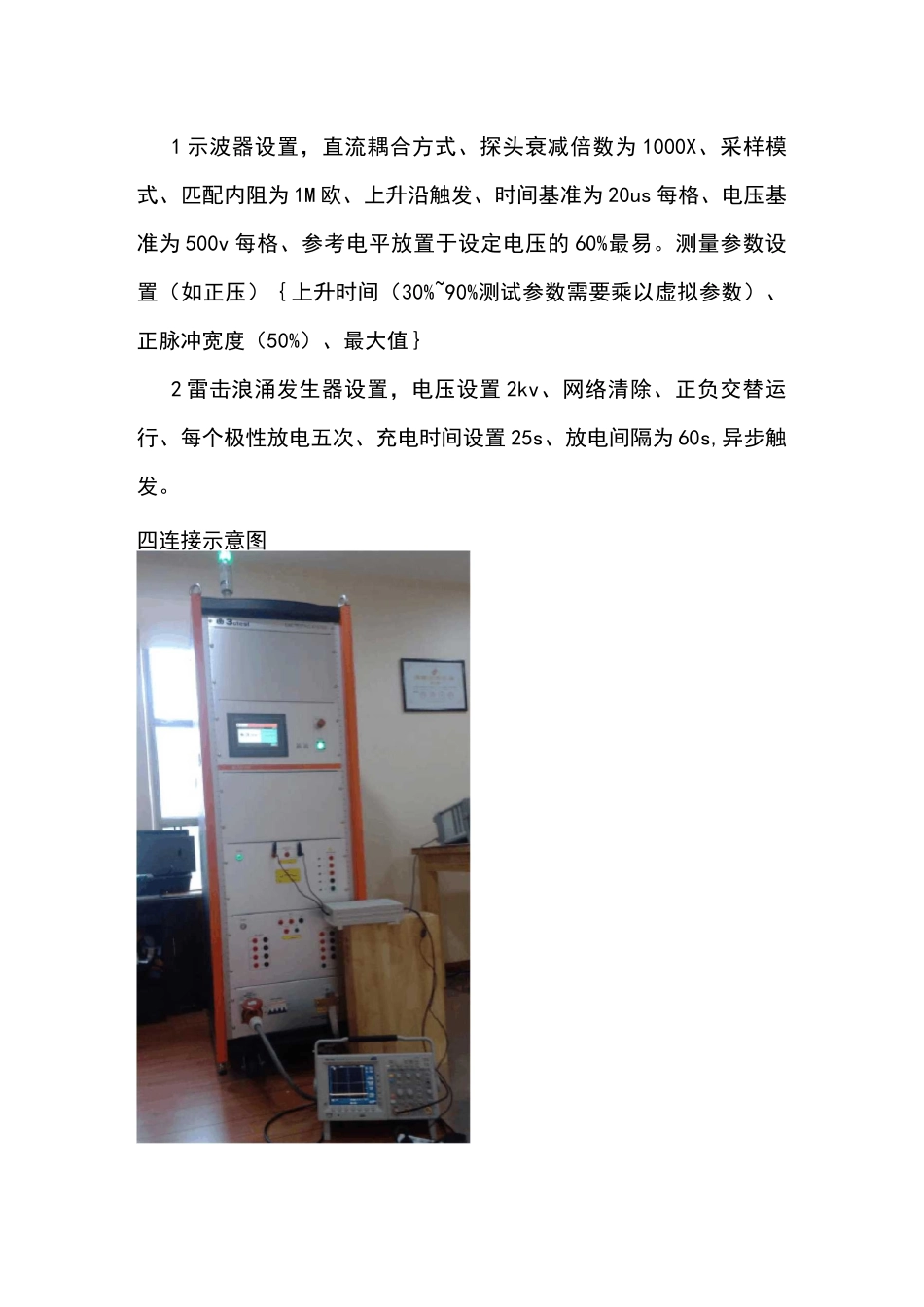

雷击浪涌测试一实验仪器和测试工具雷击浪涌发生器一台(如苏州泰思特电子科技有限公司 SG5010H或 SG-5006G);泰克示波器一台(如 TDS3012C);高压探头一个(如泰克 P6015A 或哈佛来 PDP8000 最高电压可测 8kv);电流传感器一个,隔离变压器一个用在雷击浪涌 EUT 供电电源部分。二实验注意事项1 使用示波器时,最好加上隔离便器供电,防止雷击浪涌反冲电压对示波器电源实验,苏州泰思特雷击浪涌反冲一般在设置电压的 8%。2 确保雷击浪涌发生器接地可靠。3 差分探头的供电电源最好是采用隔离变压器供电,排除外界对测试工具的干扰。4 EUT 电源最好采用隔离变压器供电,或者采用漏保交大的空气开关。5 实验操作安全是首要位置,(雷击浪涌具有高电压大电流实验,具有一定的危险性)在测试时尽力不要触摸到接线位置,当雷击浪涌发生器触发放电时就不要触碰任何连接线路,出现紧急情况直接把急停按钮按下,仪器自动卸掉高压电压。三实验步骤(以下发生器设置为 2kv)雷击浪涌电压波是 50us、电流波是 8us/20us.1 示波器设置,直流耦合方式、探头衰减倍数为 1000X、采样模式、匹配内阻为 1M 欧、上升沿触发、时间基准为 20us 每格、电压基准为 500v 每格、参考电平放置于设定电压的 60%最易。测量参数设置(如正压){上升时间(30%~90%测试参数需要乘以虚拟参数)、正脉冲宽度(50%)、最大值}2 雷击浪涌发生器设置,电压设置 2kv、网络清除、正负交替运行、每个极性放电五次、充电时间设置 25s、放电间隔为 60s,异步触发。四连接示意图衰减器(差分探头)接口处理||谢成掃1 讷融暮敷设星雷击雷涌参数设置界面正电压 2kv 输出波形m压tiff组合波负电压 2kv 输出波形网络输出端波形(L1-N)网络端口正压 2KV 输出波形网络端口负压 2KV 输出波形正压电流输出波形(上升时间 10%~90%,乘以虚拟参数等于 8us;脉冲宽度为 50%)负压输出电流波形雷击浪涌在叠加到 50Hz 的电网输出波形在相位 0°角触发在相位 90。角触发在相位 180°角触发在相位 270°角触发[nw..接理找花]主壮裤接址1 井舸|C 生 01 韻 I[』j;空~|IJLfb.'Ji11n 町円口 I*J耳 FB 出f 百钿 H 帶 Lffl 虜苏州泰思特电子科技有限公司成都办事处可以免费 EMC 测试整改:联系人:王金彪地址:四川省成都市天益街 38 号理想中心 3 栋 516 室(深圳、北京、苏州都有免费测试地方)本仪器可以自动采集出报告系
