某知名集团公司企业网络设计方案VIP免费

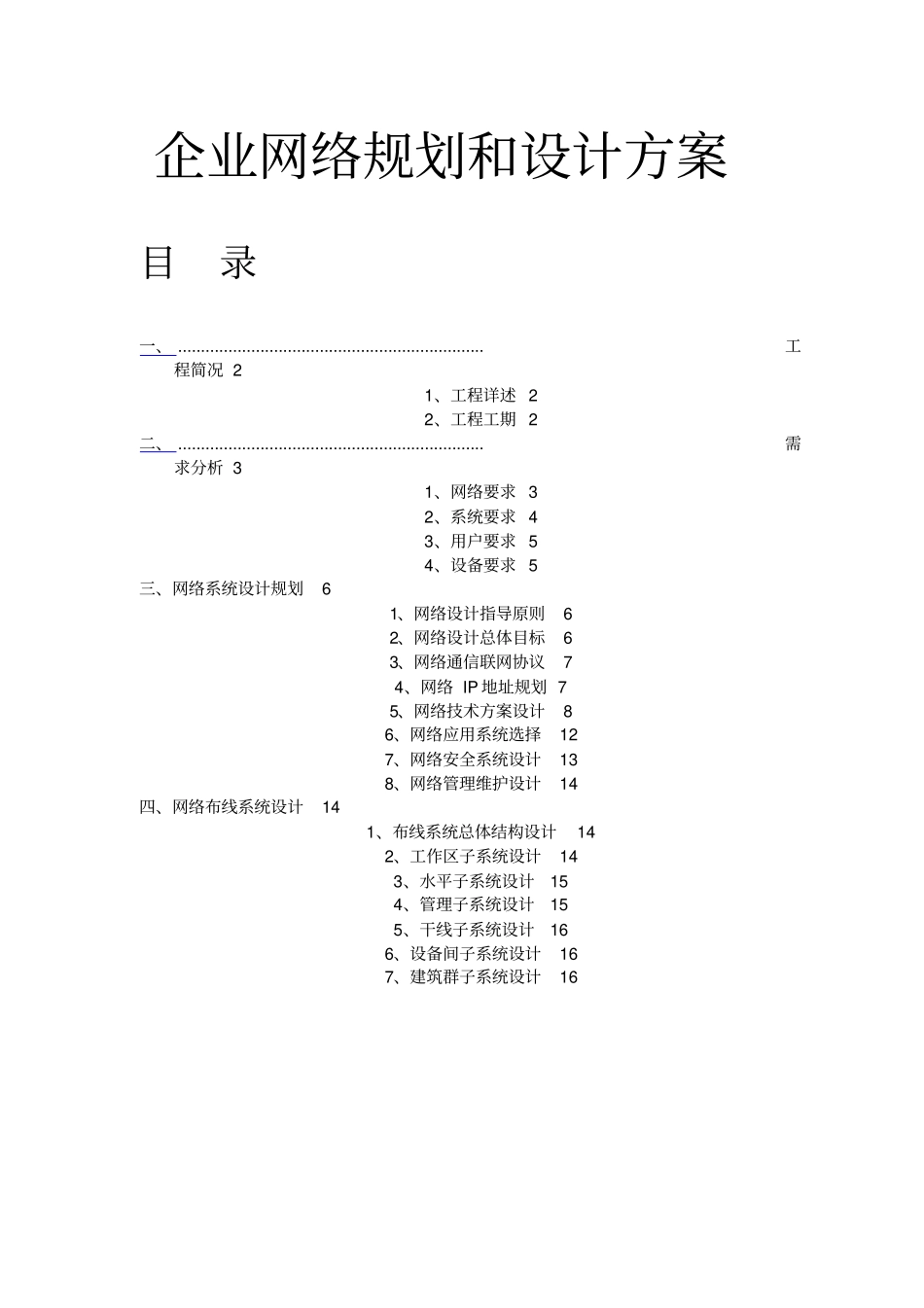

企业网络规划和设计方案目录一、 ................................................................... 工程简况 2 1、工程详述 2 2、工程工期 2 二、 ................................................................... 需求分析 3 1、网络要求 3 2、系统要求 4 3、用户要求 5 4、设备要求 5 三、网络系统设计规划6 1、网络设计指导原则6 2、网络设计总体目标6 3、网络通信联网协议7 4、网络 IP 地址规划 7 5、网络技术方案设计8 6、网络应用系统选择12 7、网络安全系统设计13 8、网络管理维护设计14 四、网络布线系统设计14 1、布线系统总体结构设计14 2、工作区子系统设计14 3、水平子系统设计15 4、管理子系统设计15 5、干线子系统设计16 6、设备间子系统设计16 7、建筑群子系统设计16 一、工程简况1、工程详述集团总部公司有 1000 台 PC；公司共有多个部门，不同部门的相互访问要有限制，公司有自己的内部网页与外部网站；公司有自己的 OA 系统；公司中的台机能上互联网；核心技术采用VPN；集团包括六家子公司，包括集团总部在内共有2000 多名员工；集团网内部覆盖7 栋建筑物，分别是集团总部和子公司的办公和生产经营场所，每栋建筑高7 层，都具有一样的内部物理结构。一层设有本建筑的机房，少量的信息点，供未来可能的需求使用，目前并不使用( 不包括集团总部所在的楼 ) 。二层和三层，每层楼布有96 个信息点。四层到七层，每层楼布有48 个信息点，共3024 个信息点。。每层楼有一个设备间。楼内综合布线的垂直子系统采用多模光纤，每层楼到一层机房有两条12 芯室内多模光纤。每栋建筑和集团总部之间通过两条12 芯的室外单模光纤连接。要求将除一层以外的全部信息点接入网络，但目前不用的信息点关闭。2、工程工期2009 年 5 月 28日-------2009 年 6 月 28 日二、需求分析1、网络要求满足集团信息化的要求 ,为各类应用系统提供方便、快捷的信息通路；具有良好的性能，能够支持大容量和实时性的各类应用；能够可靠运行，具有较低的故障率和维护要求。提供网络安全机制，满足集团信息安全的要求，具有较高的性价比，未来升级扩展容易，保护用户投资；用户使用简单、维护容易，为用户提供良好的售后服务。主干网负责各个子网和应用服务的连接，为信息交换提供有效的高速通道。系统主干采用万兆以太网10000M 交换，下属子网采用千兆以太网，网络协议采用TCP/IP 协议...
