柔性大门说明书分析VIP免费

柔性大门说明书分析_第1页
1/7
柔性大门说明书分析_第2页
2/7
柔性大门说明书分析_第3页
3/7

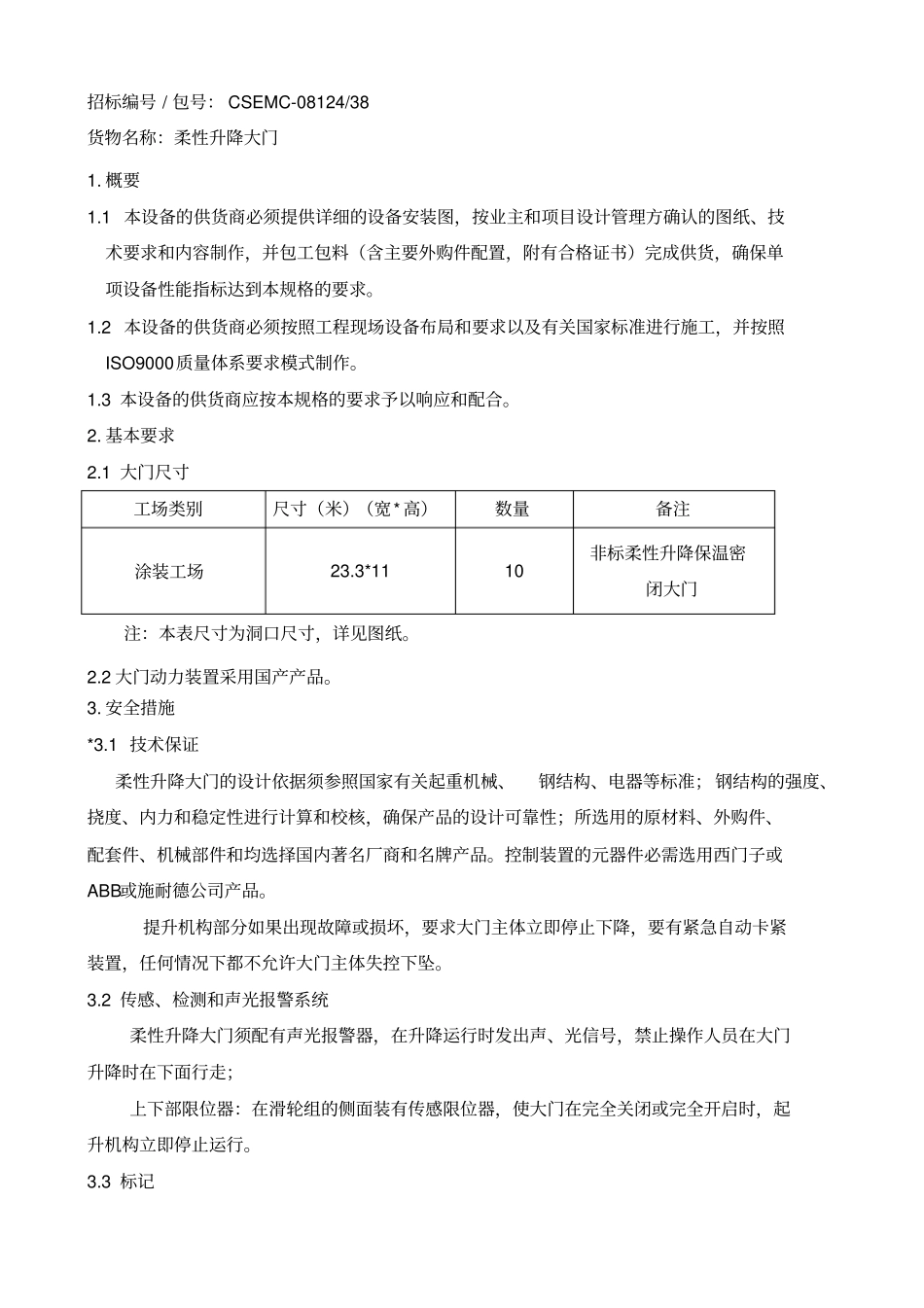

招标编号 / 包号: CSEMC-08124/38 货物名称:柔性升降大门1. 概要1.1 本设备的供货商必须提供详细的设备安装图,按业主和项目设计管理方确认的图纸、技术要求和内容制作,并包工包料(含主要外购件配置,附有合格证书)完成供货,确保单项设备性能指标达到本规格的要求。1.2 本设备的供货商必须按照工程现场设备布局和要求以及有关国家标准进行施工,并按照ISO9000质量体系要求模式制作。1.3 本设备的供货商应按本规格的要求予以响应和配合。2. 基本要求2.1 大门尺寸工场类别尺寸(米)(宽* 高)数量备注涂装工场23.3*11 10 非标柔性升降保温密闭大门注:本表尺寸为洞口尺寸,详见图纸。2.2 大门动力装置采用国产产品。3. 安全措施*3.1 技术保证柔性升降大门的设计依据须参照国家有关起重机械、钢结构、电器等标准; 钢结构的强度、挠度、内力和稳定性进行计算和校核,确保产品的设计可靠性;所选用的原材料、外购件、配套件、机械部件和均选择国内著名厂商和名牌产品。控制装置的元器件必需选用西门子或ABB或施耐德公司产品。提升机构部分如果出现故障或损坏,要求大门主体立即停止下降,要有紧急自动卡紧装置,任何情况下都不允许大门主体失控下坠。3.2 传感、检测和声光报警系统柔性升降大门须配有声光报警器,在升降运行时发出声、光信号,禁止操作人员在大门升降时在下面行走;上下部限位器:在滑轮组的侧面装有传感限位器,使大门在完全关闭或完全开启时,起升机构立即停止运行。3.3 标记柔性升降大门的二侧立柱上须贴有表示高度刻度的反光膜标记,以保证正确地目测大门的升降高度。在夜间运送分段时同时也起到立柱的可见标记作用;立柱二侧还须贴有大门升降运行时底下不允许站人的禁令标记;*3.4所属 涂装工场喷漆涂装间柔性大门(6 套)元器件必须采取防爆元器件,电机可以不采用防爆电机,但必须保证其作业区域与涂装作业区域隔离,电缆敷设必须按防爆要求做。*3.5 柔性升降大门的基本风压为70kg/m2。4. 起升机构4.1 技术性能序号名称单位技 术 性 能1 起升高度mm 11000(净高)*2 起 重 量t 不小于自重的 2 倍*3 起升速度m/min 8 4 滑轮组倍率η1 5 钢丝绳直径mm 6 起重电动机kw (钢丝绳安全系数不小于5 倍)4.2 钢丝绳葫芦由机座、钢丝绳卷筒、齿轮减速器、锥形制动起重电动机等组成。齿轮减速器安装在钢丝绳卷筒的端面,附加的紧急制动器直接作用于卷筒上,齿轮减速器须按“自由浮动原...
