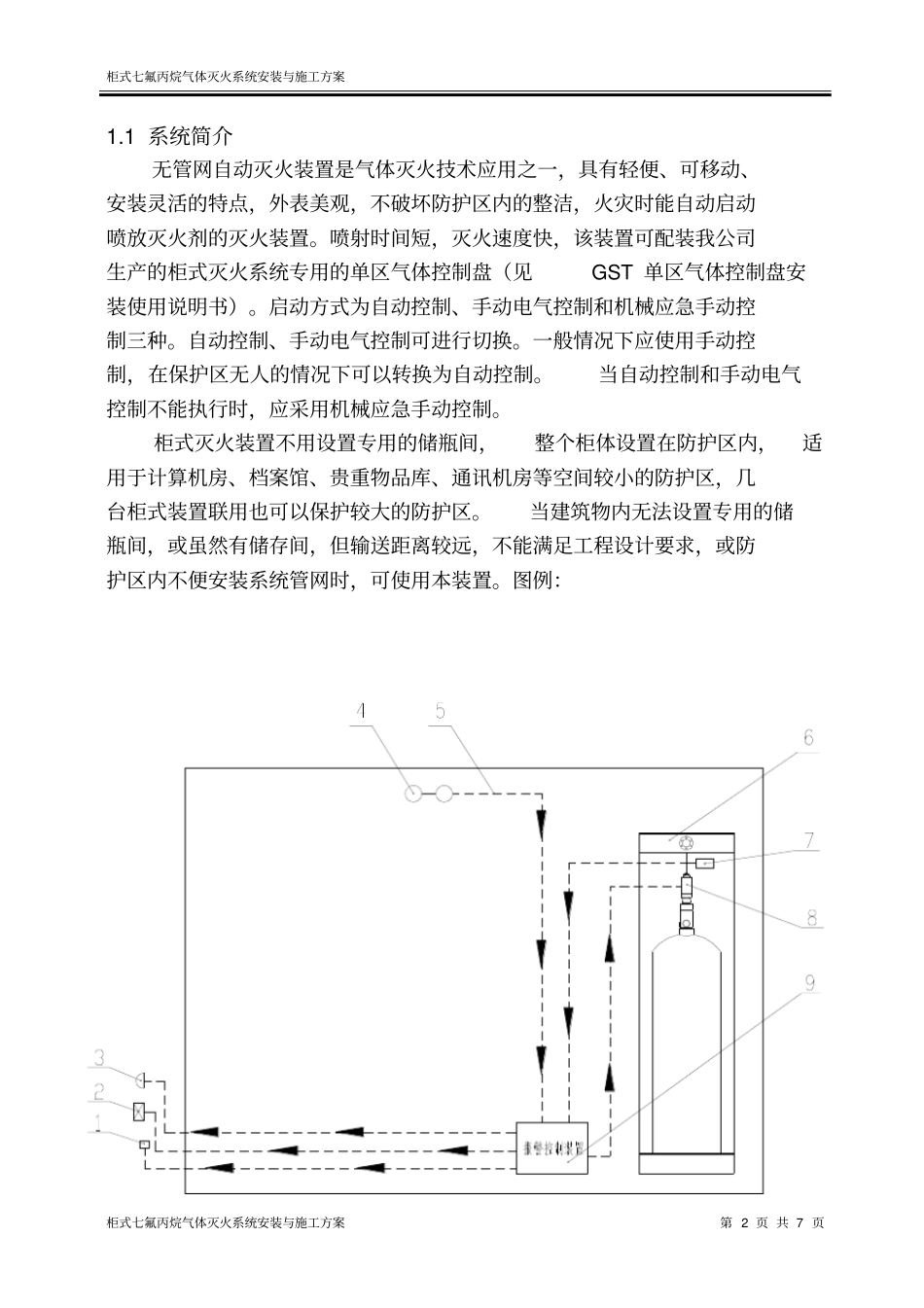

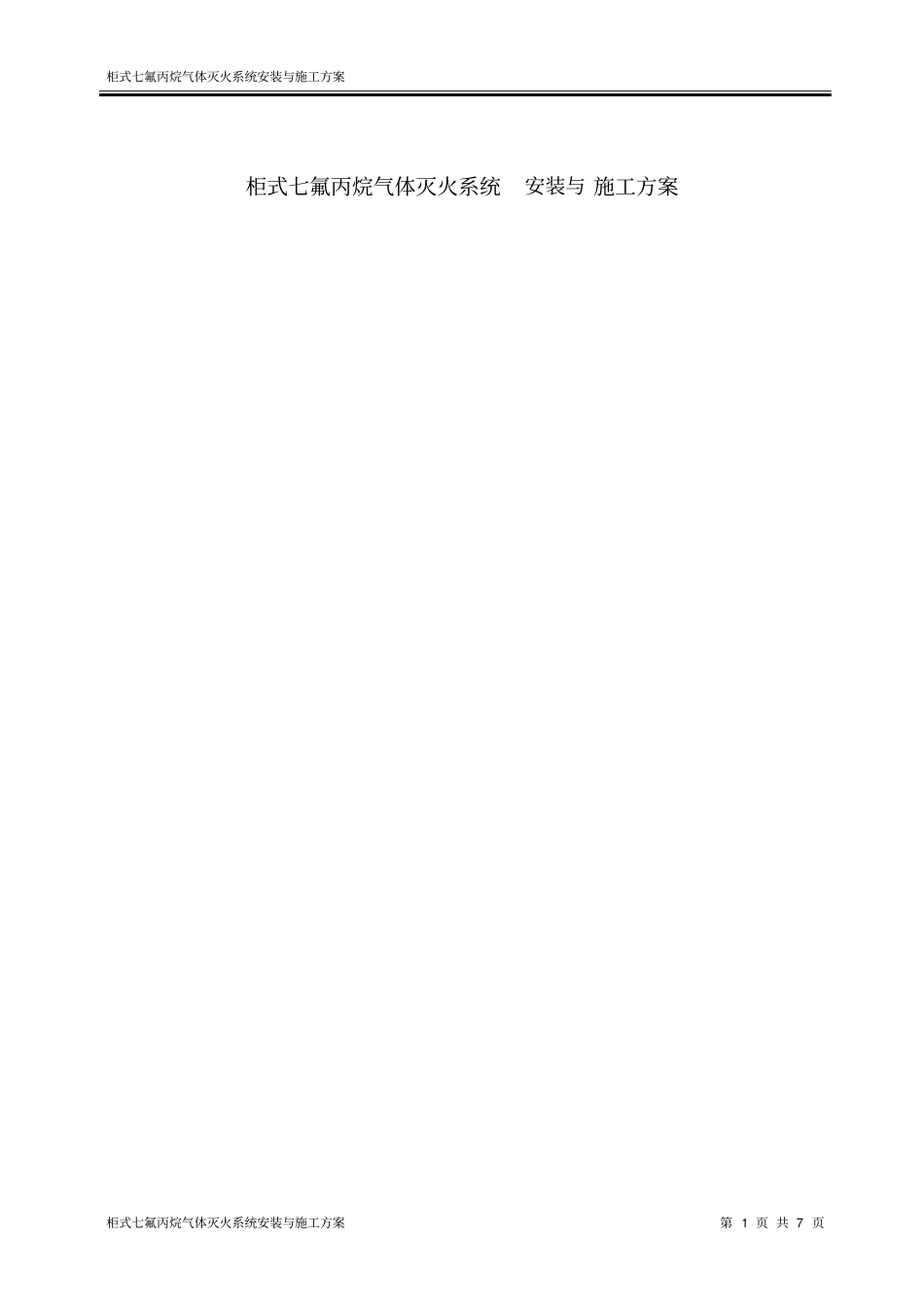

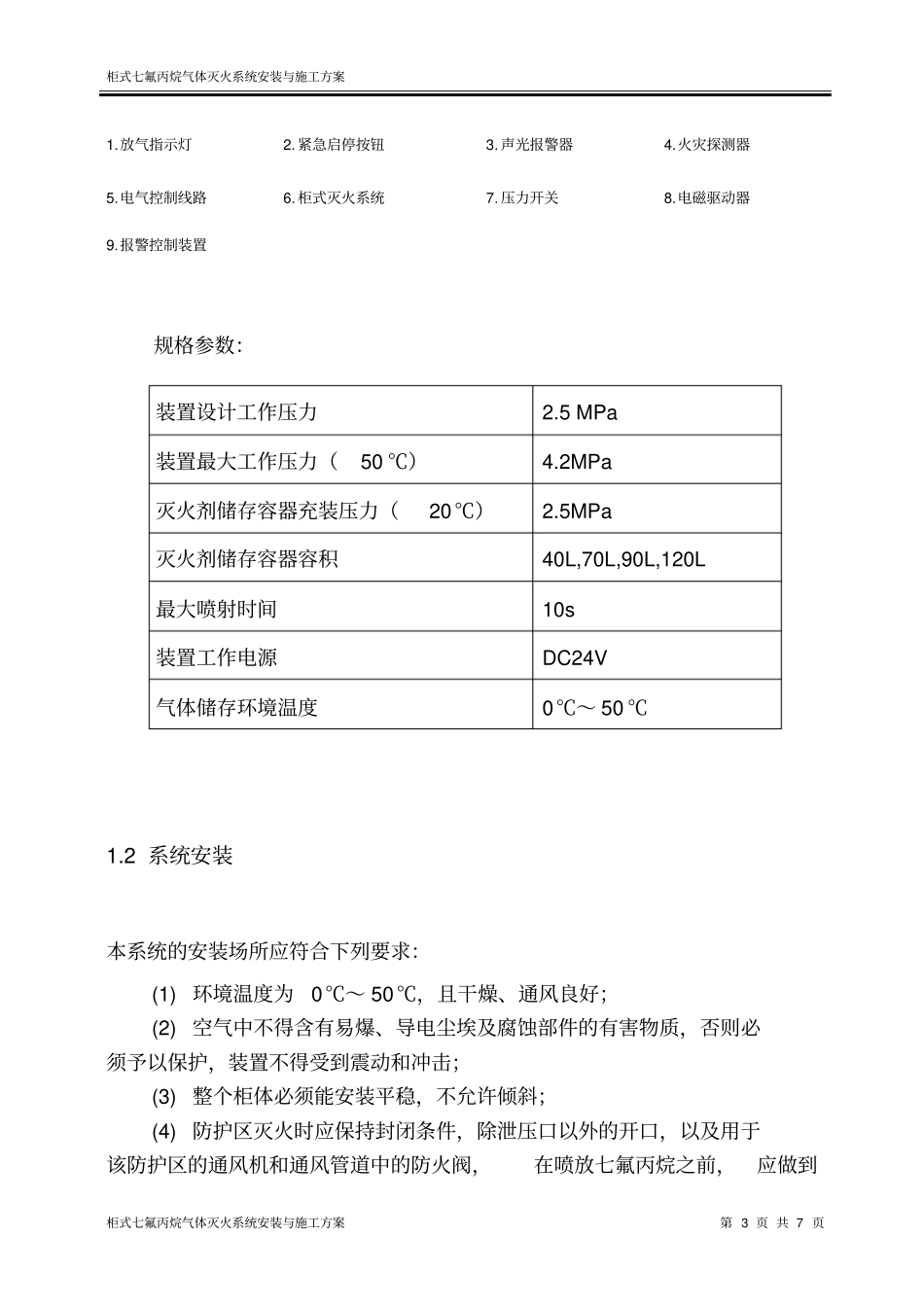

柜式七氟丙烷气体灭火系统安装与施工方案柜式七氟丙烷气体灭火系统安装与施工方案第 1 页 共 7 页柜式七氟丙烷气体灭火系统安装与 施工方案柜式七氟丙烷气体灭火系统安装与施工方案柜式七氟丙烷气体灭火系统安装与施工方案第 2 页 共 7 页1.1 系统简介无管网自动灭火装置是气体灭火技术应用之一，具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁，火灾时能自动启动喷放灭火剂的灭火装置。喷射时间短，灭火速度快，该装置可配装我公司生产的柜式灭火系统专用的单区气体控制盘（见GST 单区气体控制盘安装使用说明书）。启动方式为自动控制、手动电气控制和机械应急手动控制三种。自动控制、手动电气控制可进行切换。一般情况下应使用手动控制，在保护区无人的情况下可以转换为自动控制。当自动控制和手动电气控制不能执行时，应采用机械应急手动控制。柜式灭火装置不用设置专用的储瓶间，整个柜体设置在防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可以保护较大的防护区。当建筑物内无法设置专用的储瓶间，或虽然有储存间，但输送距离较远，不能满足工程设计要求，或防护区内不便安装系统管网时，可使用本装置。图例：柜式七氟丙烷气体灭火系统安装与施工方案柜式七氟丙烷气体灭火系统安装与施工方案第 3 页 共 7 页1.放气指示灯2. 紧急启停按钮3. 声光报警器4.火灾探测器5.电气控制线路6. 柜式灭火系统7. 压力开关8.电磁驱动器9.报警控制装置规格参数：1.2 系统安装本系统的安装场所应符合下列要求：(1) 环境温度为0℃～ 50℃，且干燥、通风良好；(2) 空气中不得含有易爆、导电尘埃及腐蚀部件的有害物质，否则必须予以保护，装置不得受到震动和冲击；(3) 整个柜体必须能安装平稳，不允许倾斜；(4) 防护区灭火时应保持封闭条件，除泄压口以外的开口，以及用于该防护区的通风机和通风管道中的防火阀，在喷放七氟丙烷之前，应做到装置设计工作压力2.5 MPa 装置最大工作压力（50 ℃）4.2MPa 灭火剂储存容器充装压力（20℃）2.5MPa 灭火剂储存容器容积40L,70L,90L,120L 最大喷射时间10s 装置工作电源DC24V 气体储存环境温度0℃～ 50 ℃柜式七氟丙烷气体灭火系统安装与施工方案柜式七氟丙烷气体灭火系统安装与施工方案第 4 页 共 7 页关闭；(5) 当设有外开弹性闭门器或弹簧门时，如果其开口面积不小于泄压口计算面积，不须另设泄压口...
