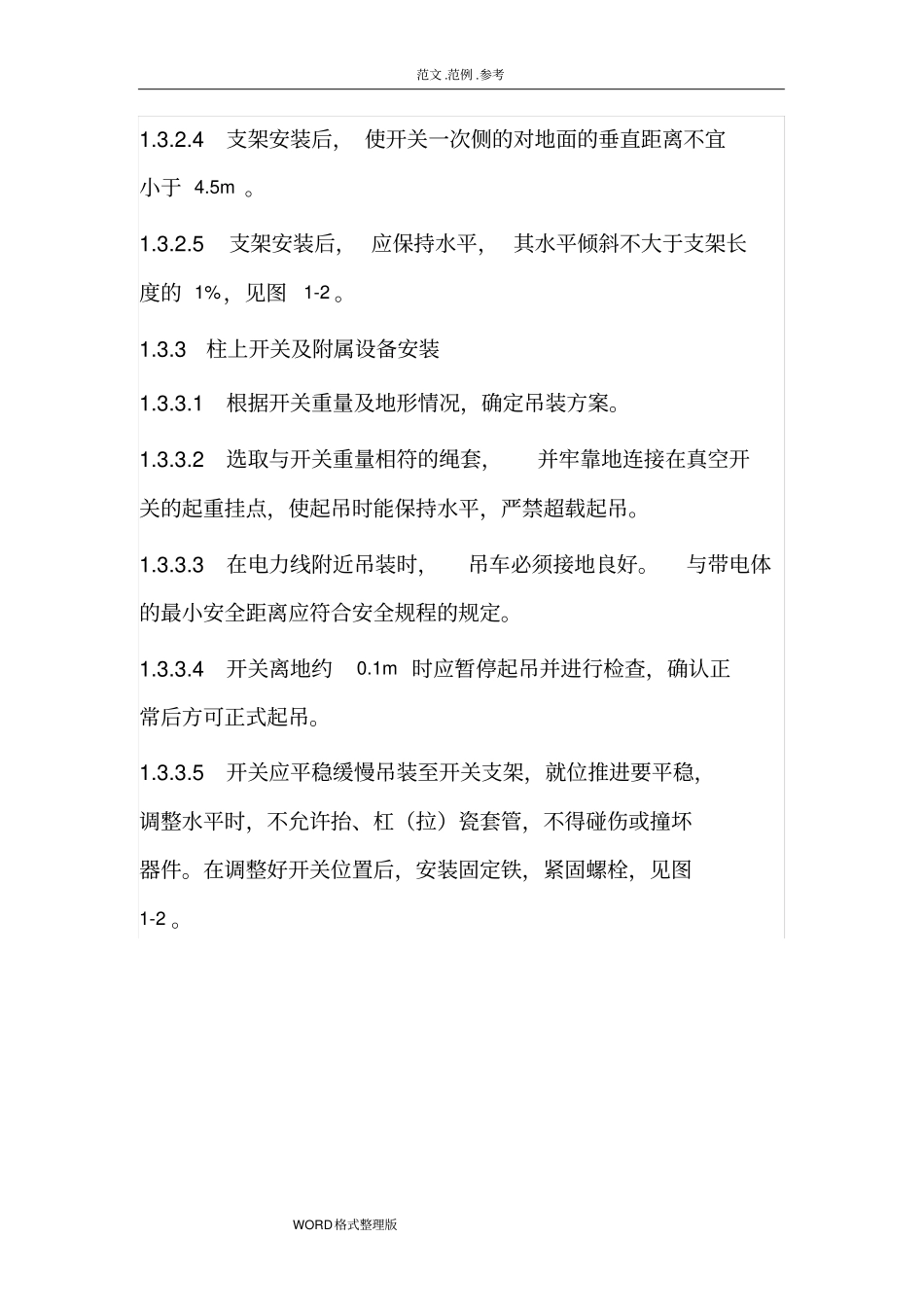

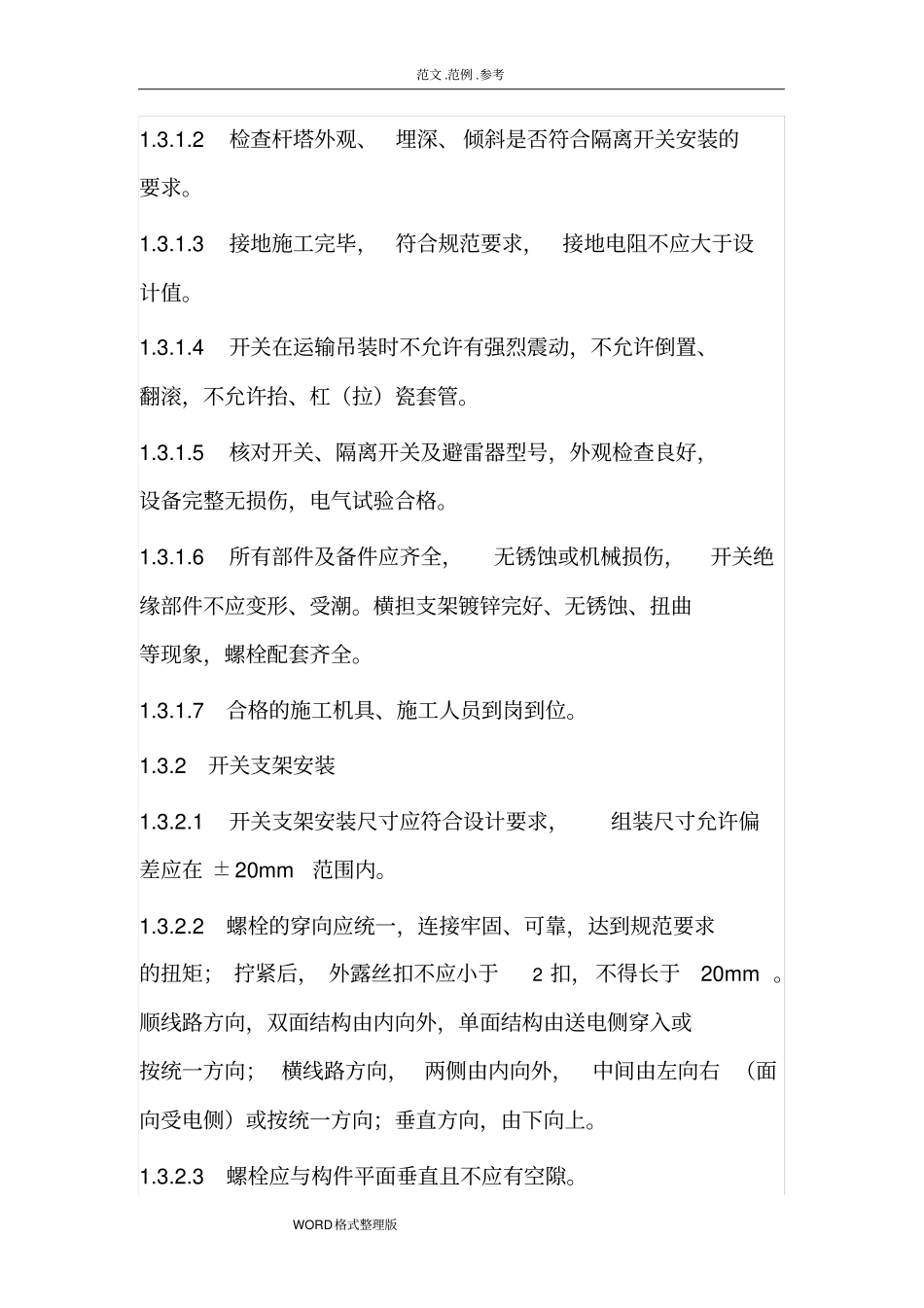

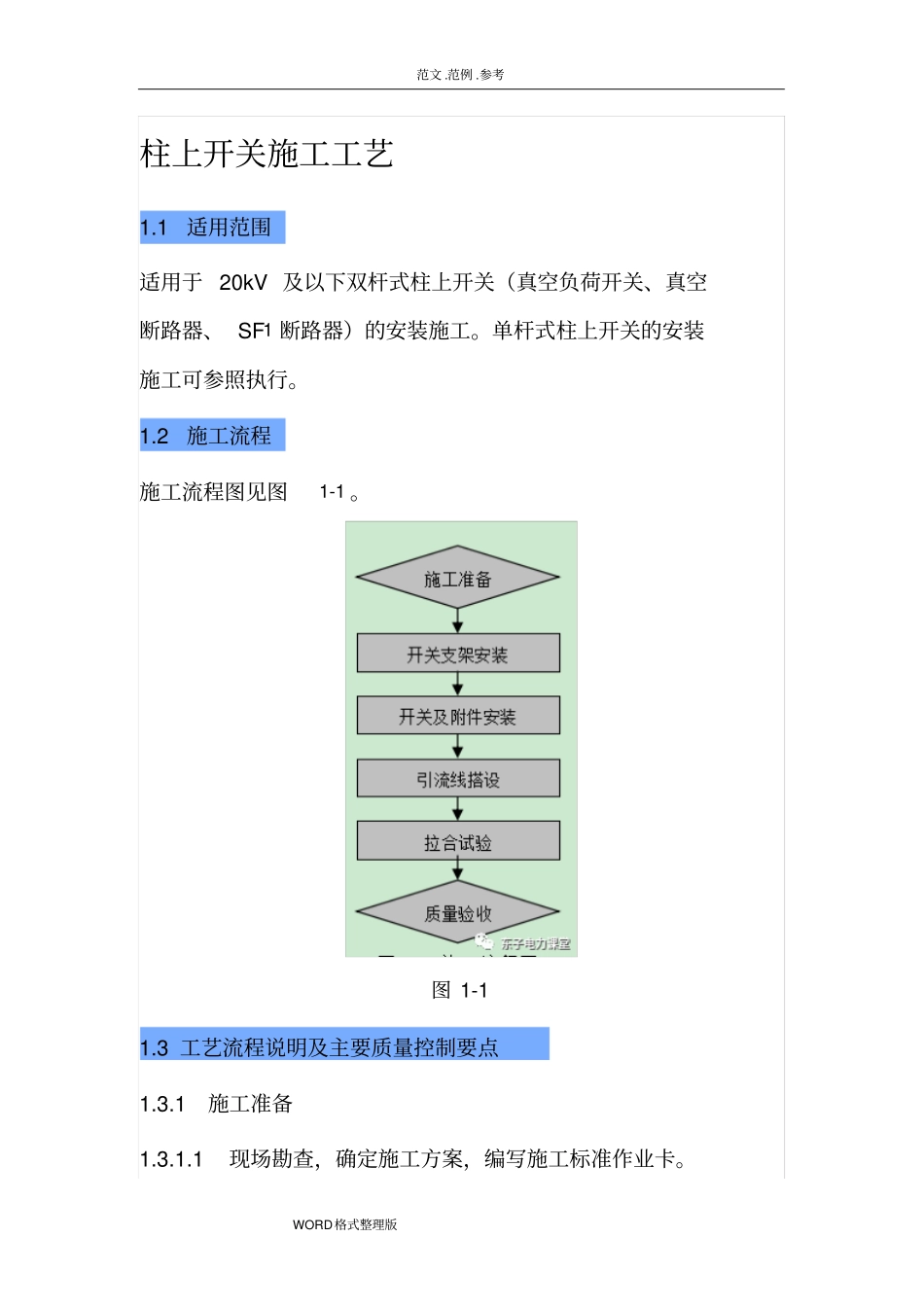

范文 .范例 .参考WORD格式整理版柱上开关施工工艺1.1 适用范围适用于 20kV 及以下双杆式柱上开关（真空负荷开关、真空断路器、 SF1 断路器）的安装施工。单杆式柱上开关的安装施工可参照执行。1.2 施工流程施工流程图见图1-1 。图 1-11.3 工艺流程说明及主要质量控制要点1.3.1 施工准备1.3.1.1 现场勘查，确定施工方案，编写施工标准作业卡。范文 .范例 .参考WORD格式整理版1.3.1.2 检查杆塔外观、埋深、 倾斜是否符合隔离开关安装的要求。1.3.1.3 接地施工完毕，符合规范要求，接地电阻不应大于设计值。1.3.1.4 开关在运输吊装时不允许有强烈震动，不允许倒置、翻滚，不允许抬、杠（拉）瓷套管。1.3.1.5 核对开关、隔离开关及避雷器型号，外观检查良好，设备完整无损伤，电气试验合格。1.3.1.6 所有部件及备件应齐全，无锈蚀或机械损伤，开关绝缘部件不应变形、受潮。横担支架镀锌完好、无锈蚀、扭曲等现象，螺栓配套齐全。1.3.1.7合格的施工机具、施工人员到岗到位。1.3.2 开关支架安装1.3.2.1 开关支架安装尺寸应符合设计要求，组装尺寸允许偏差应在 ± 20mm范围内。1.3.2.2螺栓的穿向应统一，连接牢固、可靠，达到规范要求的扭矩； 拧紧后， 外露丝扣不应小于2 扣，不得长于20mm 。顺线路方向，双面结构由内向外，单面结构由送电侧穿入或按统一方向； 横线路方向， 两侧由内向外，中间由左向右 （面向受电侧）或按统一方向；垂直方向，由下向上。1.3.2.3螺栓应与构件平面垂直且不应有空隙。范文 .范例 .参考WORD格式整理版1.3.2.4支架安装后， 使开关一次侧的对地面的垂直距离不宜小于 4.5m 。1.3.2.5 支架安装后， 应保持水平， 其水平倾斜不大于支架长度的 1%，见图1-2 。1.3.3柱上开关及附属设备安装1.3.3.1根据开关重量及地形情况，确定吊装方案。1.3.3.2选取与开关重量相符的绳套，并牢靠地连接在真空开关的起重挂点，使起吊时能保持水平，严禁超载起吊。1.3.3.3在电力线附近吊装时，吊车必须接地良好。与带电体的最小安全距离应符合安全规程的规定。1.3.3.4开关离地约0.1m 时应暂停起吊并进行检查，确认正常后方可正式起吊。1.3.3.5开关应平稳缓慢吊装至开关支架，就位推进要平稳，调整水平时，不允许抬、杠（拉）瓷套管，不得碰伤或撞坏器件。在调整好开关位置后，安装固定铁，紧固螺栓，见图1-2 。范文 .范例 .参考WORD格式整理版图 1-21.3.3.6 开关安装应垂直，固定应牢靠， 相间套...
