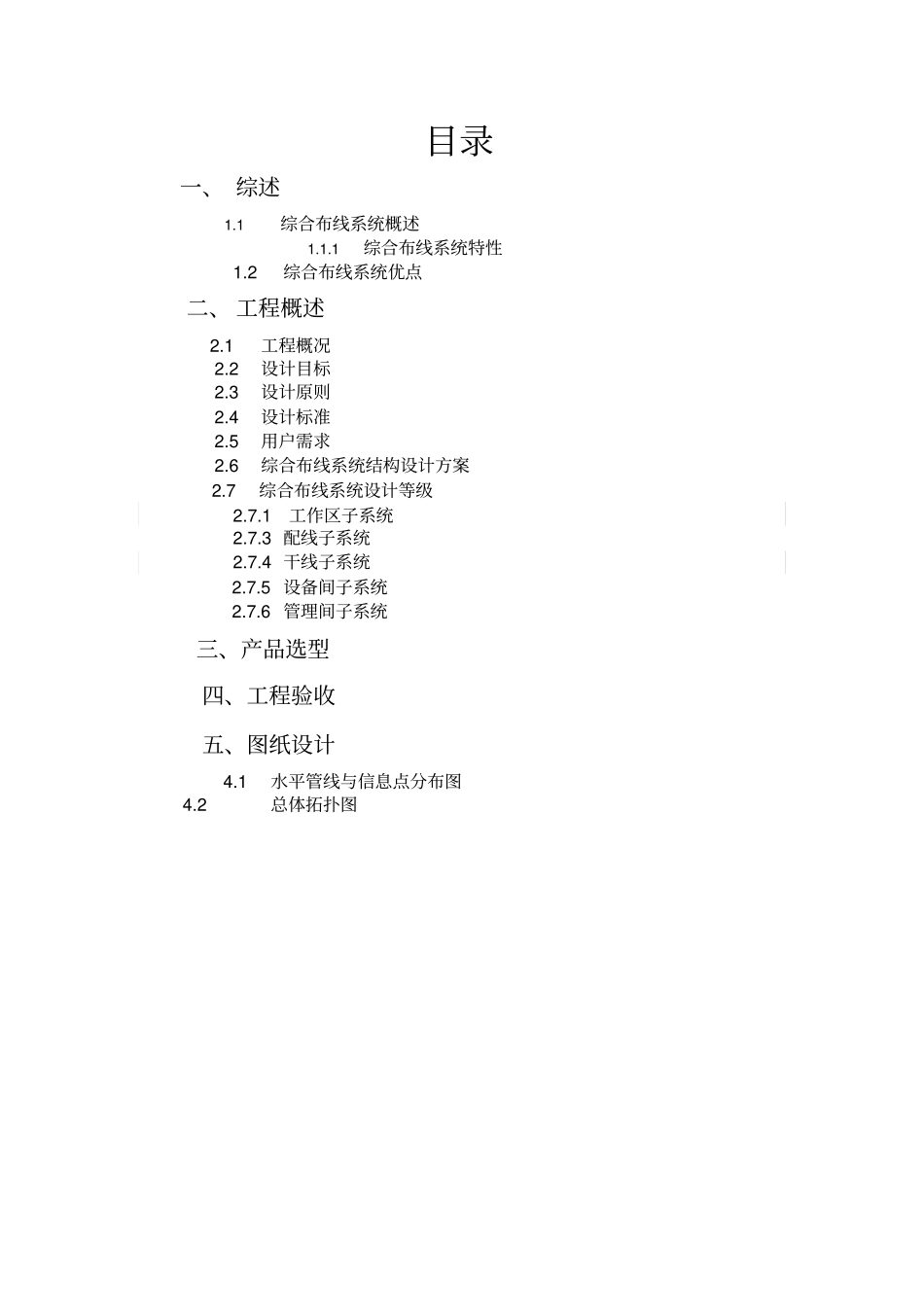

5 栋宿舍综合布线系统设计方案题目: 5 栋宿舍综合布线系统设计方案学校:柳州职业技术学院班级: 2011 通信技术组员:周红珊梁洁林罗社玲覃兰艳覃小宁目录一、 综述1.1综合布线系统概述1.1.1综合布线系统特性1.2 综合布线系统优点二、 工程概述 2.1 工程概况2.2 设计目标2.3 设计原则2.4 设计标准2.5 用户需求2.6 综合布线系统结构设计方案2.7 综合布线系统设计等级2.7.1 工作区子系统2.7.3 配线子系统2.7.4 干线子系统2.7.5 设备间子系统2.7.6 管理间子系统三、产品选型四、工程验收五、图纸设计4.1 水平管线与信息点分布图 4.2 总体拓扑图一 综述建筑物综合布线系统的兴起与发展, 是在计算机技术和通信技术发展的基础上进一步适应社会信息化和经济国际化的需要,也是办公自动化进一步发展的结果。它也是建筑技术与信息技术相结合的产物,是计算机网络工程的基础。矚慫润厲钐瘗睞枥庑赖。1.1 综合布线系统概述随着网络和信息高速公路的发展,各国的政府机关、 大的集团公司也都在针对自己的楼宇特点进行综合布线,以适应新的需要。 搞智能化大厦、 智能化小区已成为 21 世纪的开发热点。 理想的布线系统表现为: 支持语音应用、 数据传输、影像影视, 而且最终能支持综合型的应用。 由于综合型的语音和数据传输的网络布线系统选用的线材、传输介质是多样的(屏蔽、非屏蔽双绞线、光缆等),一般单位可可根据自己的特点, 选择布线结构和线材, 作为布线系统, 国际标准则是将其划分为建筑群主干布线子系统、建筑物主干布线子系统和水平布线子系统3 个部分;美国标准将其划分为建筑群子系统、垂直干线子系统、水平干线子系统、设备间子系统、 管理间子系统和工作区子系统6 个独立的子系统; 我国国家标准(GB50311— 2007 版)将其划分为工作区子系统、 配线子系统、干线子系统、建筑群子系统、设备间、进线间、电信间和管理8 个部分 。聞創沟燴鐺險爱氇谴净。1.1.1 综合布线系统特性综合布线系统具有如下特性:1) 可靠、实用性。布线系统要能够充分适应现代和未来技术发展需要,实现话音、高速数据通信,高现象度图片传输,支持各种网络设备、通信协议和包括管理信息系统、商务处理活动、多媒体系统的广泛应用。布线系统还要能够支持其他一些非数据的通信应用,如电话系统等。 残骛楼諍锩瀨濟溆塹籟。2) 先进性。布线系统作为整个建筑的基础设施,要采用先进的科学技术,要着眼于未来,...
