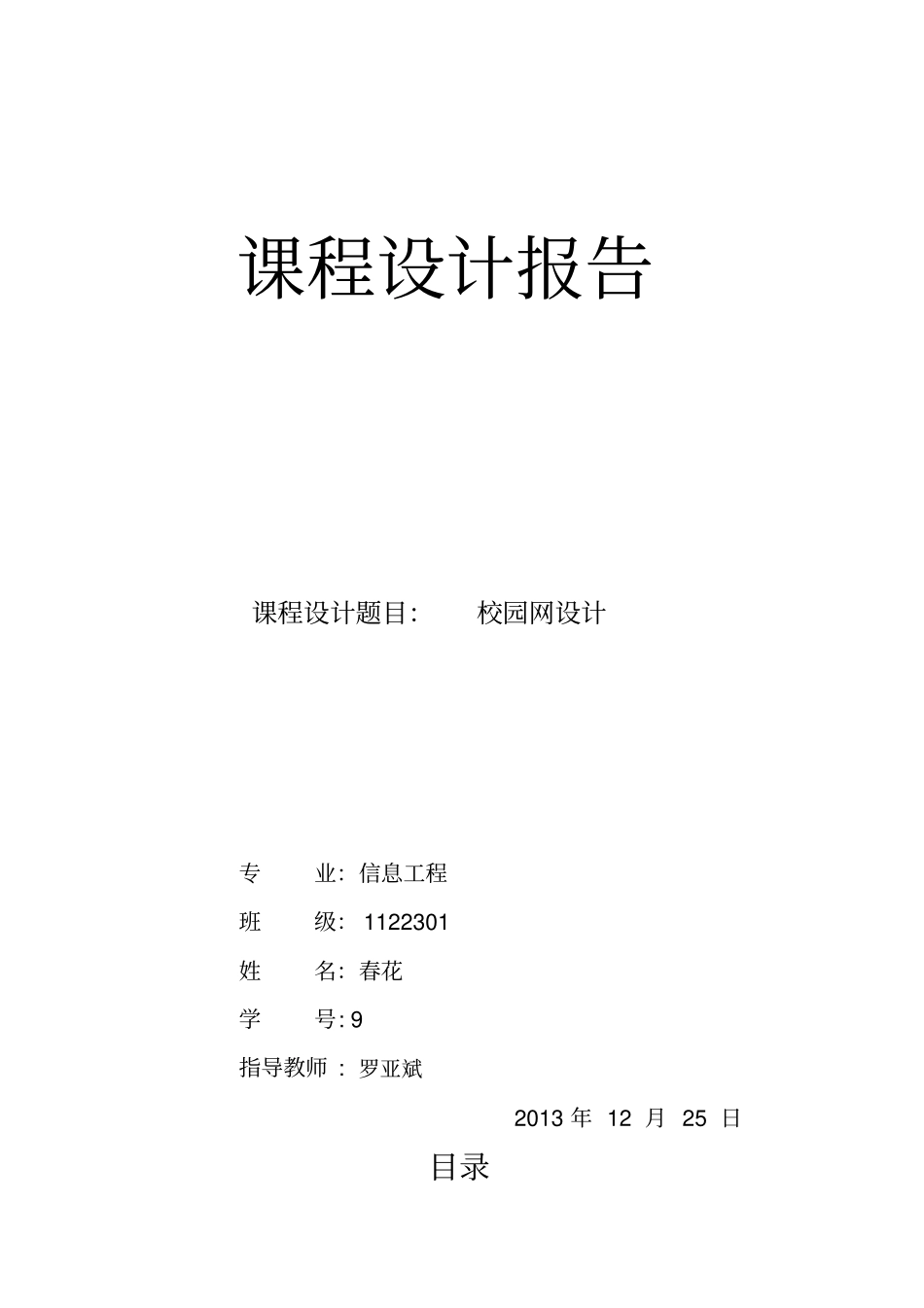

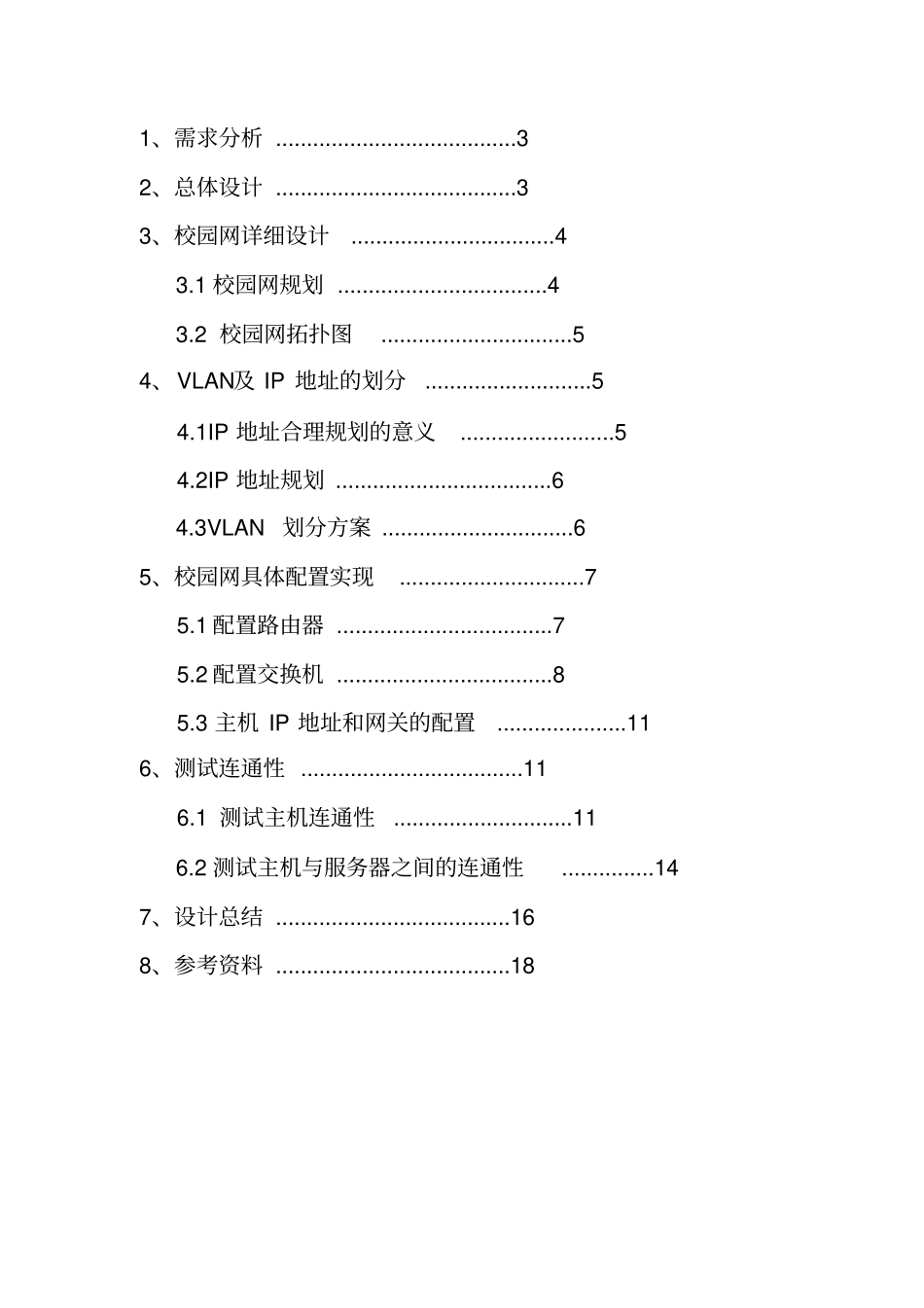

课程设计报告课程设计题目：校园网设计专业：信息工程班级： 1122301 姓名：春花学号: 9指导教师 : 罗亚斌2013 年 12 月 25 日目录1、需求分析 .......................................3 2、总体设计 .......................................3 3、校园网详细设计.................................43.1 校园网规划 ..................................43.2 校园网拓扑图...............................54、VLAN及 IP 地址的划分 ...........................54.1IP 地址合理规划的意义.........................54.2IP 地址规划 ...................................64.3VLAN 划分方案 ...............................65、校园网具体配置实现..............................75.1 配置路由器 ...................................75.2 配置交换机 ...................................8 5.3 主机 IP 地址和网关的配置.....................11 6、测试连通性 ....................................11 6.1 测试主机连通性.............................116.2 测试主机与服务器之间的连通性...............147、设计总结 ......................................168、参考资料 ......................................181.需求分析校园网是以学校的教学、管理、科研、信息交流和资源共享为目的，以一个学校的管辖区域为覆盖围的局域网，是通过与Internet 的互连实现信息交流和资源共享的系统。为了提高学校的管理效益和教学质量， 开展学校现代化教育建设，建设具有规模的校园网络，整个校园网建设遵循“经济高效、领先实用 ” 原则，既要具有发展余地，又要比较实用，要集计算机技术、网络技术于一体，能够最大限度地调动学生对教学容的积极性。依据实际情况， 考虑到校园网为中小型规模的组网，但对通信量的要求较高， 本校园网设计的需求目标是将学校的各种PC 工作站，终端设备和局域网连接起来，在网上发布和获取教育资源， 并在此基础上建立能满足教学、 科研和管理工作需求的软、硬件环境， 开发各类信息和应用系统， 为学校中的各类人员提供充分的网络信息服务。为整个学院的 PC 机分配分配 IP 地址并根据情况设计网络，使每个局域网能互相通信，每台PC 机都能与服务器通信。2. 总体设计随着现代化教学活动的开展和与国外教学机构交往的增多，对通过Internet网络进行信息交流的需...
