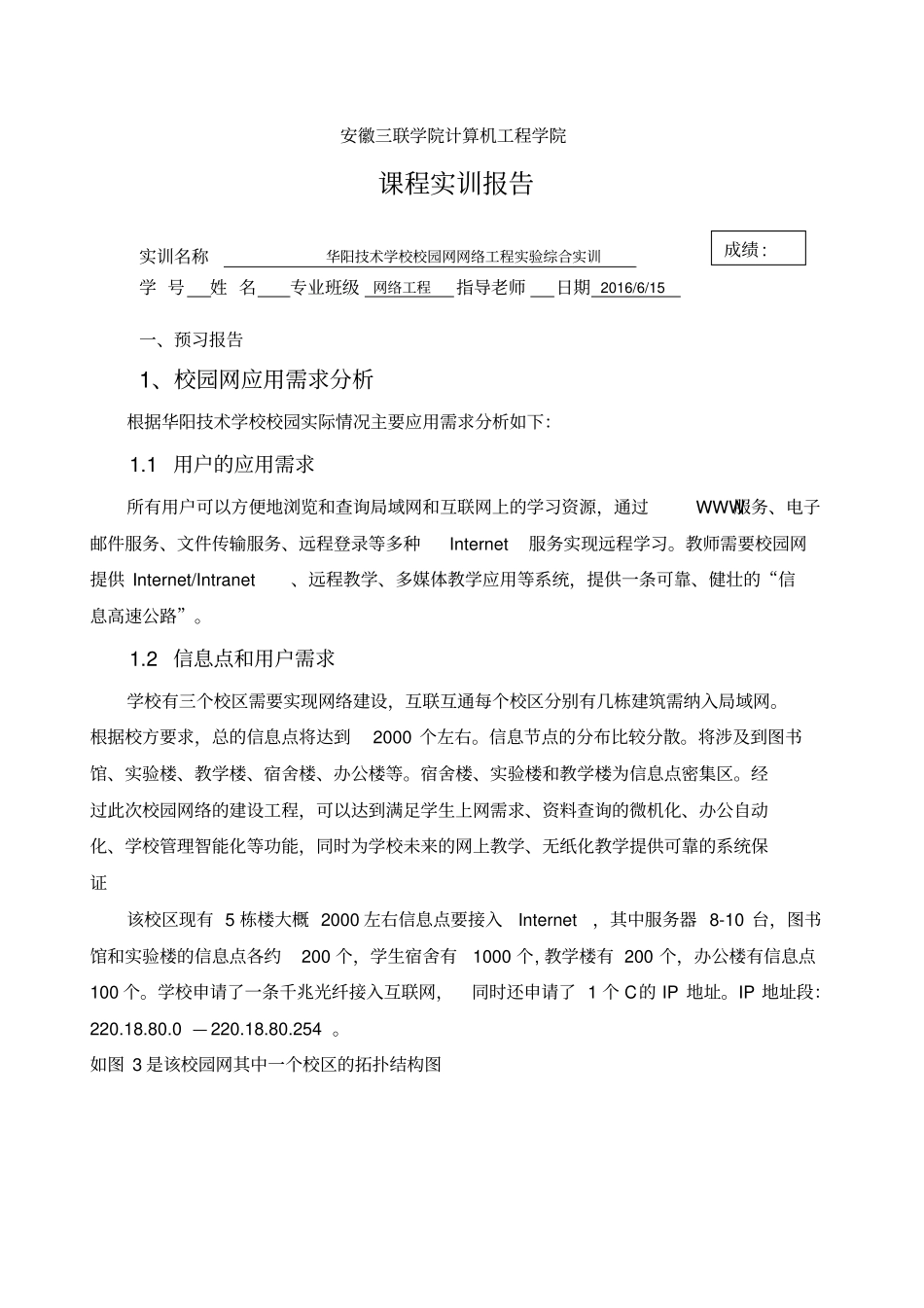

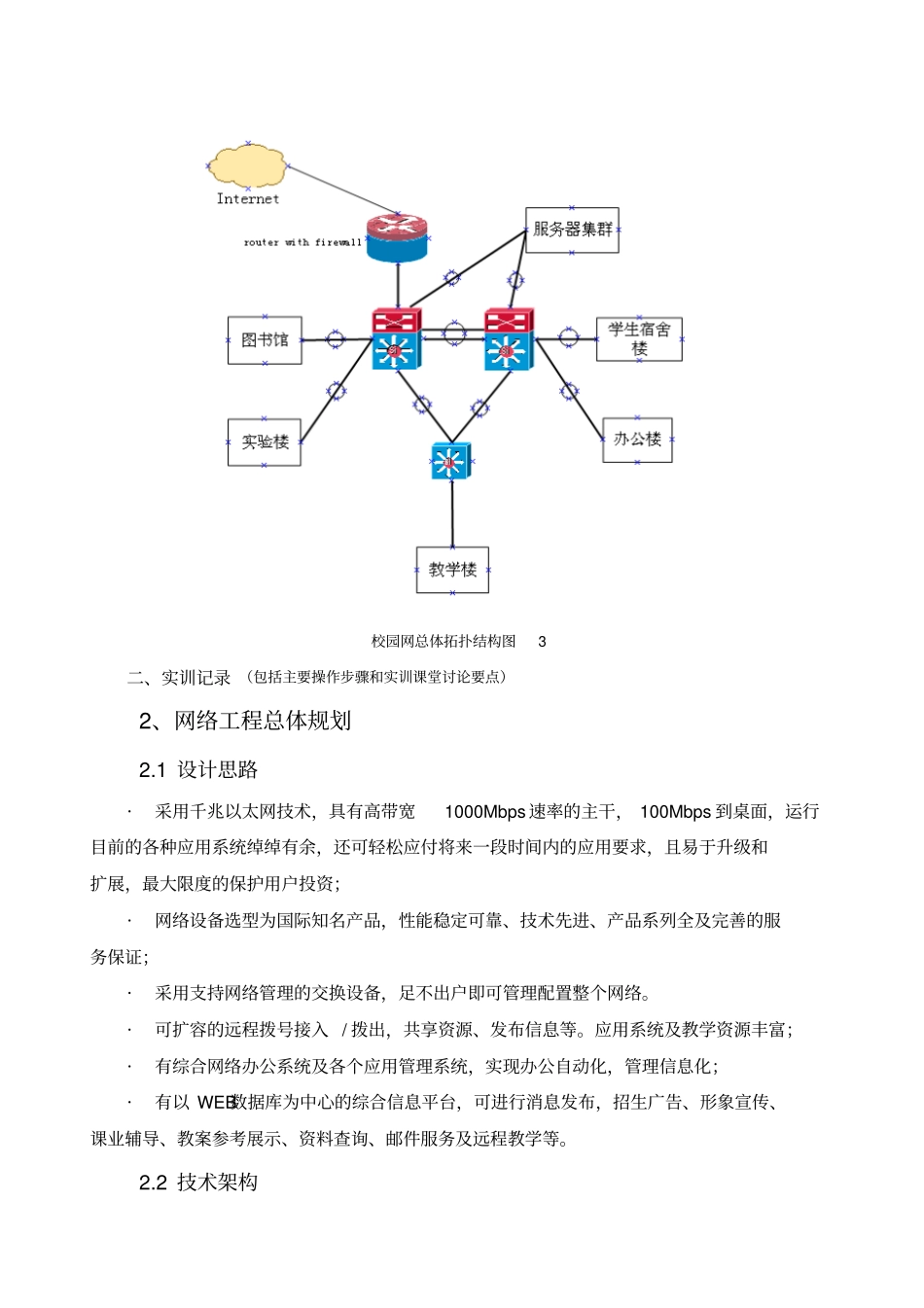

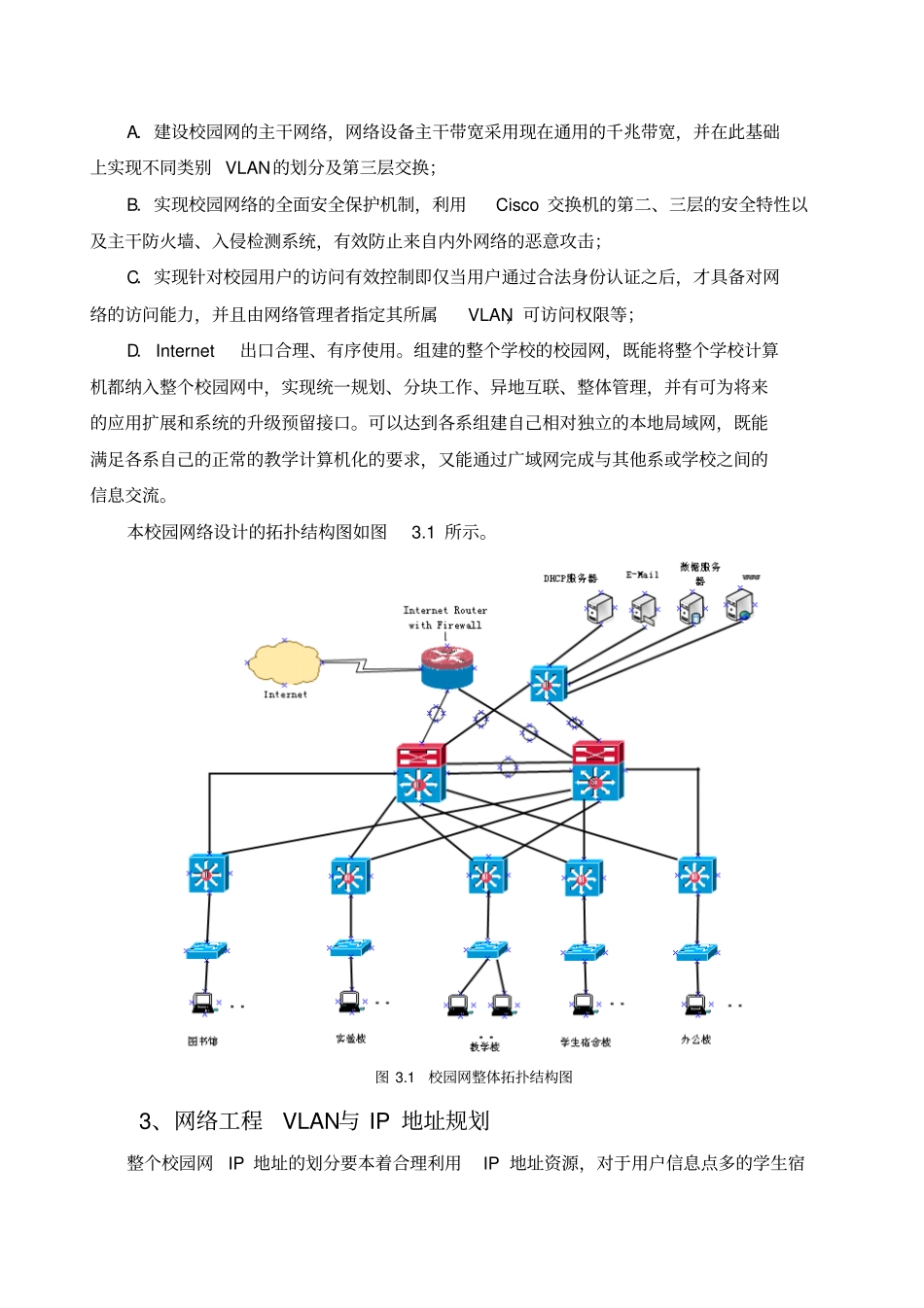

安徽三联学院计算机工程学院课程实训报告实训名称华阳技术学校校园网网络工程实验综合实训学 号姓 名专业班级网络工程指导老师日期 2016/6/15 一、预习报告1、校园网应用需求分析根据华阳技术学校校园实际情况主要应用需求分析如下： 1.1 用户的应用需求所有用户可以方便地浏览和查询局域网和互联网上的学习资源，通过WWW服务、电子邮件服务、文件传输服务、远程登录等多种Internet服务实现远程学习。教师需要校园网提供 Internet/Intranet、远程教学、多媒体教学应用等系统，提供一条可靠、健壮的“信息高速公路”。 1.2 信息点和用户需求学校有三个校区需要实现网络建设，互联互通每个校区分别有几栋建筑需纳入局域网。根据校方要求，总的信息点将达到 2000 个左右。信息节点的分布比较分散。将涉及到图书馆、实验楼、教学楼、宿舍楼、办公楼等。宿舍楼、实验楼和教学楼为信息点密集区。经过此次校园网络的建设工程，可以达到满足学生上网需求、资料查询的微机化、办公自动化、学校管理智能化等功能，同时为学校未来的网上教学、无纸化教学提供可靠的系统保证该校区现有 5 栋楼大概 2000 左右信息点要接入Internet，其中服务器 8-10 台，图书馆和实验楼的信息点各约200 个，学生宿舍有1000 个, 教学楼有 200 个，办公楼有信息点100 个。学校申请了一条千兆光纤接入互联网，同时还申请了 1 个 C的 IP 地址。IP 地址段：220.18.80.0 — 220.18.80.254 。如图 3 是该校园网其中一个校区的拓扑结构图成绩 : 校园网总体拓扑结构图3二、实训记录 （包括主要操作步骤和实训课堂讨论要点）2、网络工程总体规划2.1 设计思路·采用千兆以太网技术，具有高带宽1000Mbps 速率的主干， 100Mbps 到桌面，运行目前的各种应用系统绰绰有余，还可轻松应付将来一段时间内的应用要求，且易于升级和扩展，最大限度的保护用户投资；·网络设备选型为国际知名产品，性能稳定可靠、技术先进、产品系列全及完善的服务保证；·采用支持网络管理的交换设备，足不出户即可管理配置整个网络。·可扩容的远程拨号接入 / 拨出，共享资源、发布信息等。应用系统及教学资源丰富；·有综合网络办公系统及各个应用管理系统，实现办公自动化，管理信息化；·有以 WEB数据库为中心的综合信息平台，可进行消息发布，招生广告、形象宣传、课业辅导、教案参考展示、资料查询、邮件服务及远程教学等。2.2 技术架构A．建设校园网的主干网络，...
