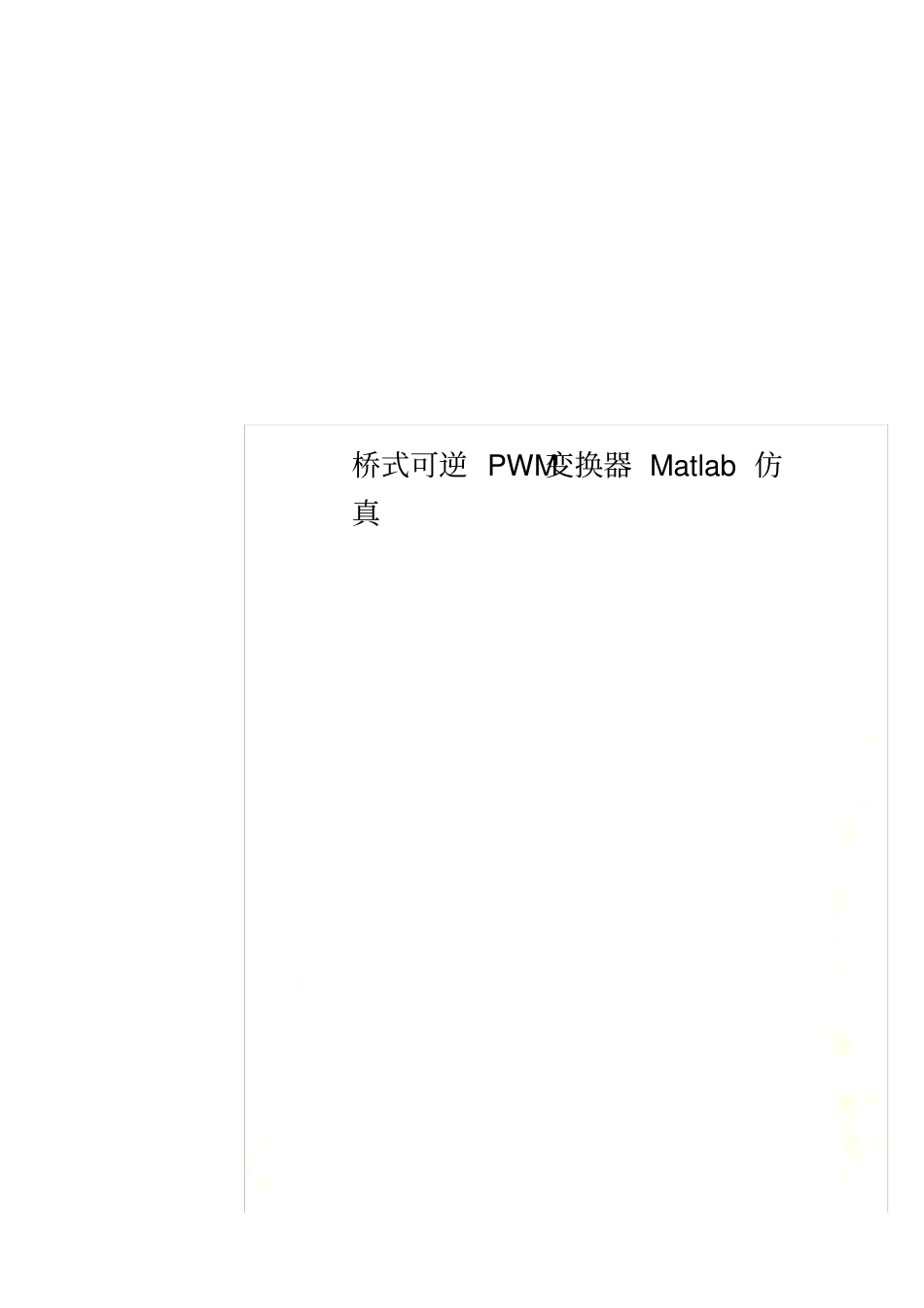

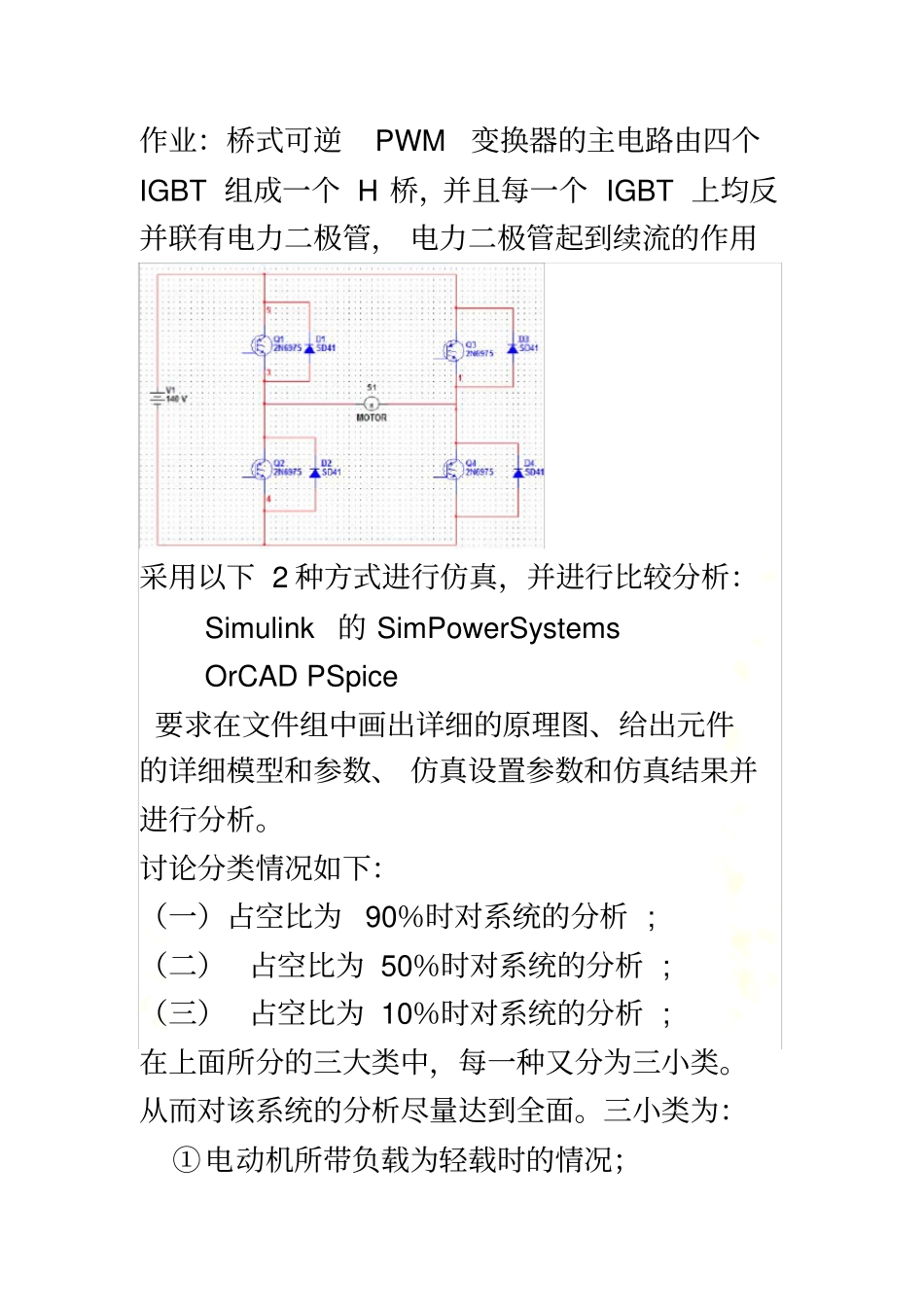

桥式可逆 PWM变换器 Matlab 仿真作业：桥式可逆PWM变换器的主电路由四个IGBT 组成一个 H 桥，并且每一个 IGBT 上均反并联有电力二极管， 电力二极管起到续流的作用采用以下 2 种方式进行仿真，并进行比较分析：Simulink 的 SimPowerSystems OrCAD PSpice 要求在文件组中画出详细的原理图、给出元件的详细模型和参数、 仿真设置参数和仿真结果并进行分析。讨论分类情况如下：（一）占空比为 90％时对系统的分析 ; （二） 占空比为 50％时对系统的分析 ; （三） 占空比为 10％时对系统的分析 ; 在上面所分的三大类中，每一种又分为三小类。从而对该系统的分析尽量达到全面。三小类为：①电动机所带负载为轻载时的情况；② 电动机所带负载为适当负载时的情况；③ 电动机所带负载为重载时的情况；1、Simulink的 SimPowerSystems （1）原理图如下图所示（2）元器件参数设置脉冲发生器：逻辑算符：IGBT ：直流电机参数：直流电机的励磁电压110V，励磁电流 0.5A，额定转速 2400r/min ，负载转矩 1.15N· m。（一）、占空比为 90％时对系统的分析 ; 电动机所带负载为轻载时的情况；1、电机的输出电压波形图：2、电机的转速、电枢电流、励磁电流、转矩的波形图：电动机所带负载为适当负载时的情况；1、电机的输出电压波形图：2、电机的转速、电枢电流、励磁电流、转矩的波形图：电动机所带负载为重载时的情况；1、电机的输出电压波形图：2、电机的转速、电枢电流、励磁电流、转矩的波形图：从以上波形图可以看出，当占空比为90％时，电机的输出电压在不同负载的情况下不受影响。而转速在不同的负载下是变化的，轻载时转速略高于额定转速； 适当负载时为额定转速； 重载时低于额定转速。 电机启动时会产生较大的电枢电流，当转速趋于平稳的时候电枢电流趋近于零。转矩的变化跟电枢电流近似。（二） 占空比为 50％时对系统的分析 ; 电动机所带负载为轻载时的情况；1、电机的输出电压波形图：2、电机的转速、电枢电流、励磁电流、转矩的波形图：电动机所带负载为适当负载时的情况；1、电机的输出电压波形图：2、电机的转速、电枢电流、励磁电流、转矩的波形图：电动机所带负载为重载时的情况；1、电机的输出电压波形图：2、电机的转速、电枢电流、励磁电流、转矩的波形图：从以上波形图可以看出，当占空比为50％时，电机的输出电压在不同负载的情况下不受影响。而电机输出的平均电压近似为零， 电机反转，而...
