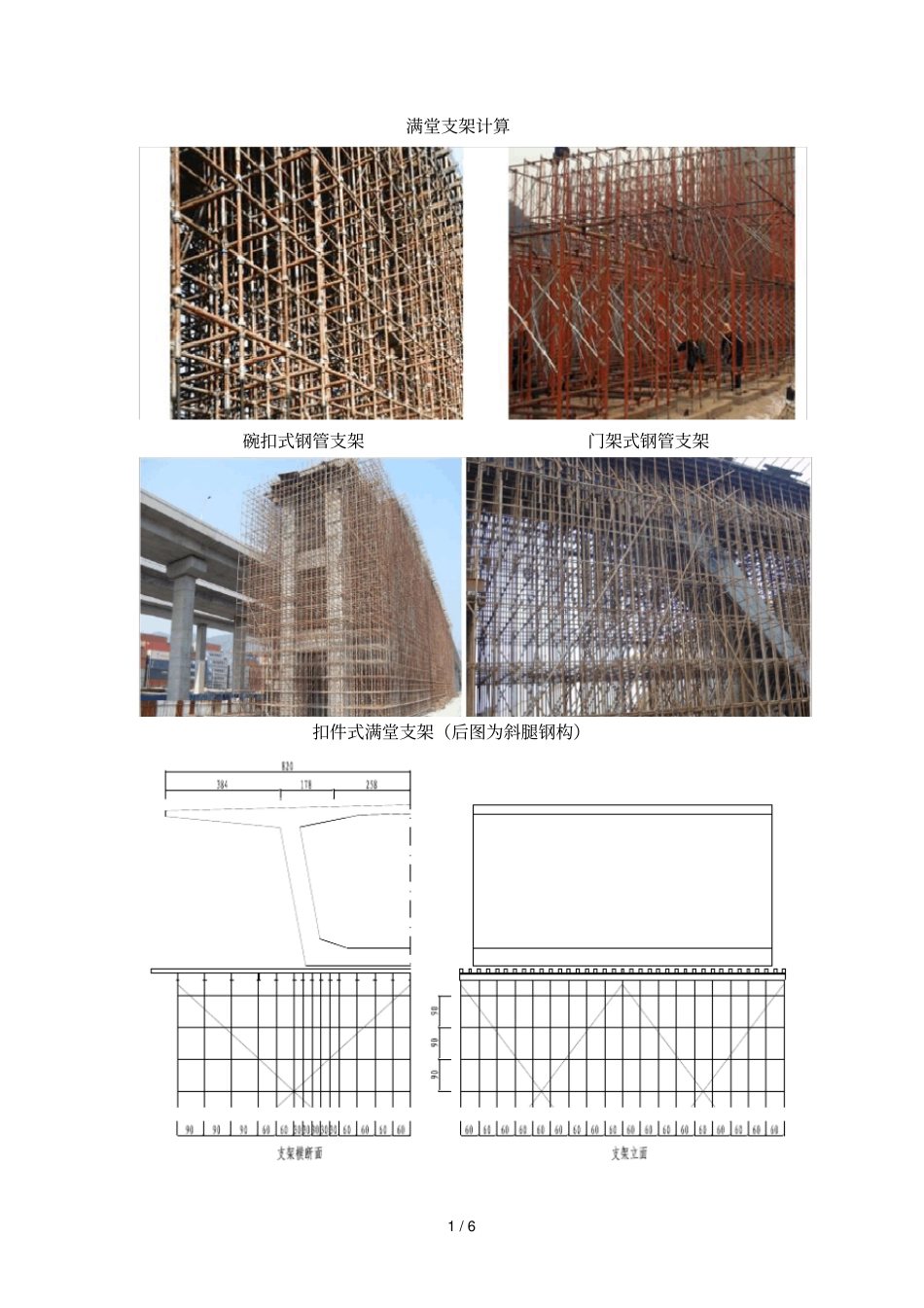

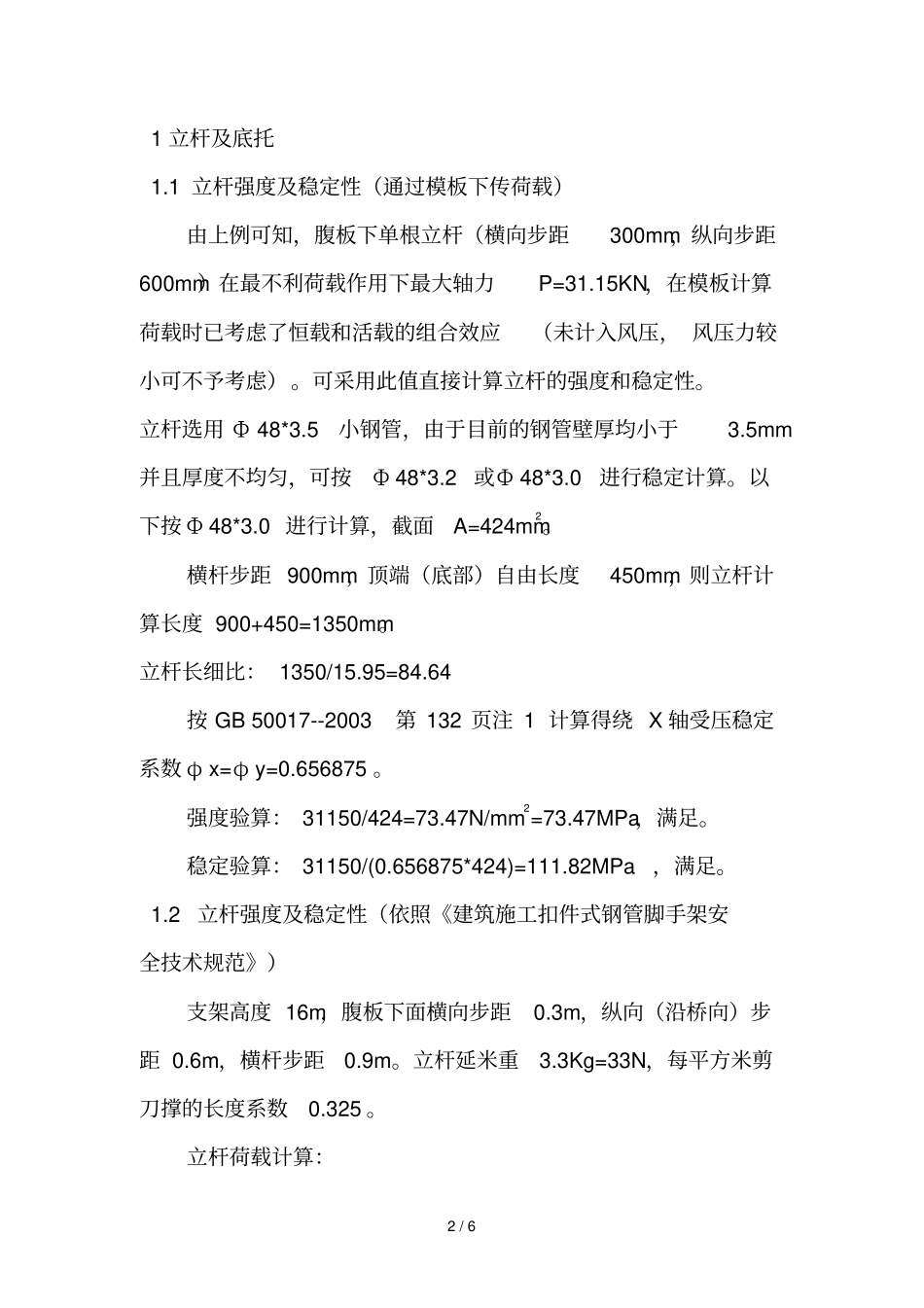

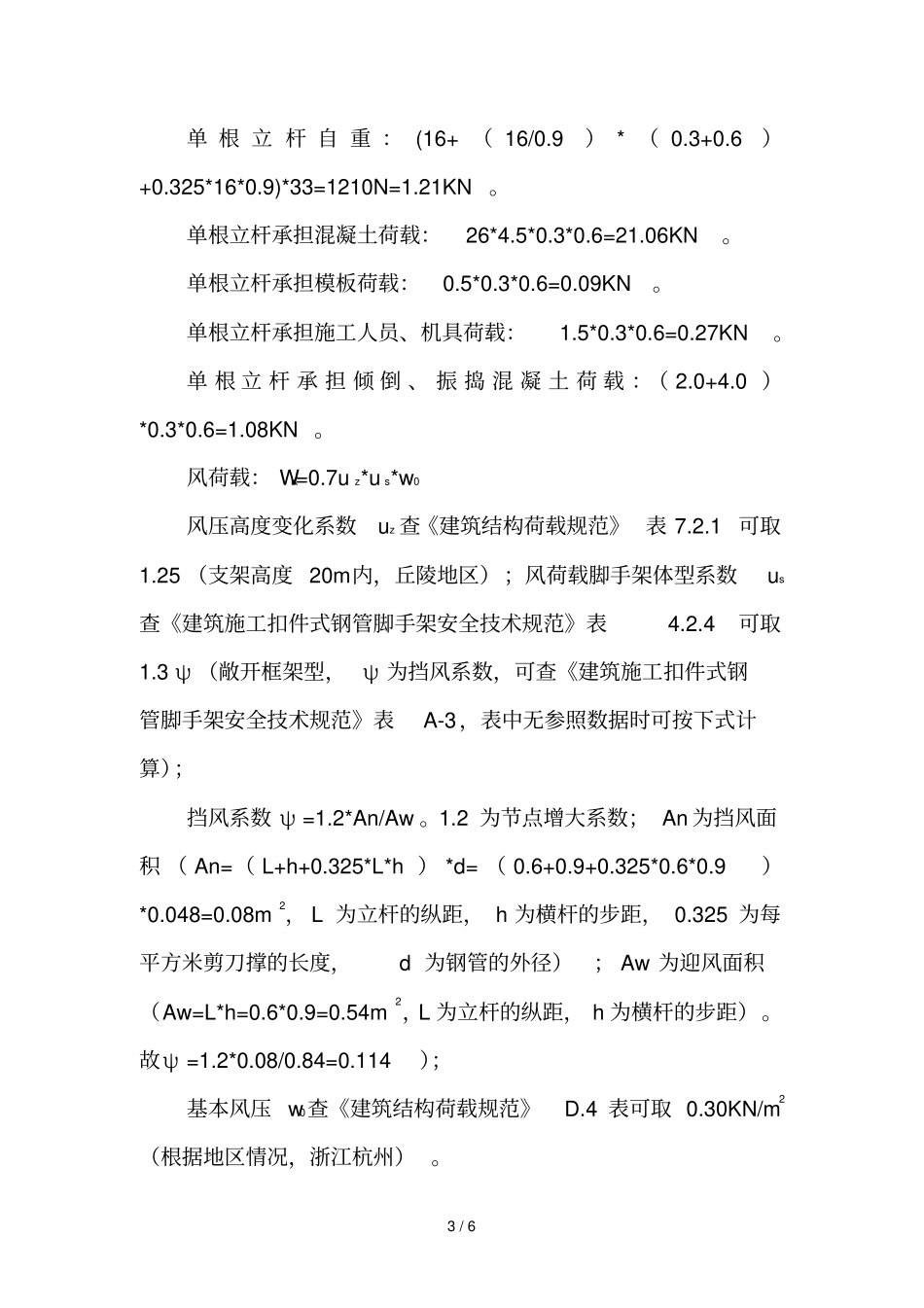

1 / 6 满堂支架计算碗扣式钢管支架门架式钢管支架扣件式满堂支架（后图为斜腿钢构）2 / 6 1 立杆及底托1.1 立杆强度及稳定性（通过模板下传荷载）由上例可知，腹板下单根立杆（横向步距300mm，纵向步距600mm）在最不利荷载作用下最大轴力P=31.15KN，在模板计算荷载时已考虑了恒载和活载的组合效应（未计入风压， 风压力较小可不予考虑）。可采用此值直接计算立杆的强度和稳定性。立杆选用 Ф 48*3.5小钢管，由于目前的钢管壁厚均小于3.5mm并且厚度不均匀，可按Ф 48*3.2 或Ф 48*3.0进行稳定计算。以下按 Ф 48*3.0 进行计算，截面A=424mm2。横杆步距 900mm，顶端（底部）自由长度450mm，则立杆计算长度 900+450=1350mm。立杆长细比： 1350/15.95=84.64 按 GB 50017--2003 第 132 页注 1 计算得绕 X 轴受压稳定系数 φ x=φ y=0.656875 。强度验算： 31150/424=73.47N/mm2=73.47MPa，满足。稳定验算： 31150/(0.656875*424)=111.82MPa，满足。1.2 立杆强度及稳定性（依照《建筑施工扣件式钢管脚手架安全技术规范》）支架高度 16m，腹板下面横向步距0.3m，纵向（沿桥向）步距 0.6m，横杆步距0.9m。立杆延米重3.3Kg=33N，每平方米剪刀撑的长度系数0.325 。立杆荷载计算：3 / 6 单 根 立 杆 自 重 ： (16+ （ 16/0.9） * （ 0.3+0.6）+0.325*16*0.9)*33=1210N=1.21KN。单根立杆承担混凝土荷载：26*4.5*0.3*0.6=21.06KN。单根立杆承担模板荷载：0.5*0.3*0.6=0.09KN。单根立杆承担施工人员、机具荷载：1.5*0.3*0.6=0.27KN。单 根 立 杆 承 担 倾 倒 、 振 捣 混 凝 土 荷 载 ：（ 2.0+4.0 ）*0.3*0.6=1.08KN 。风荷载： WK=0.7u z*u s*w0风压高度变化系数uz 查《建筑结构荷载规范》 表 7.2.1 可取1.25 （支架高度 20m内，丘陵地区）；风荷载脚手架体型系数us查《建筑施工扣件式钢管脚手架安全技术规范》表4.2.4可取1.3 ψ （敞开框架型， ψ 为挡风系数，可查《建筑施工扣件式钢管脚手架安全技术规范》表A-3，表中无参照数据时可按下式计算）；挡风系数 ψ =1.2*An/Aw 。1.2 为节点增大系数； An 为挡风面积 （ An=（ L+h+0.325*L*h ） *d= （ 0.6+0.9+0.325*0.6*0.9）*0.048=0.08m2， L 为立杆的纵距， h 为横杆的步距， 0.325 为每平方米剪刀撑的长度，d 为钢管的外径）； Aw 为迎风面积（Aw=L*h=0.6*0.9=0.54m2，L 为立杆的纵距， ...
