2021年建筑制图标准(GB/T50104—)VIP免费

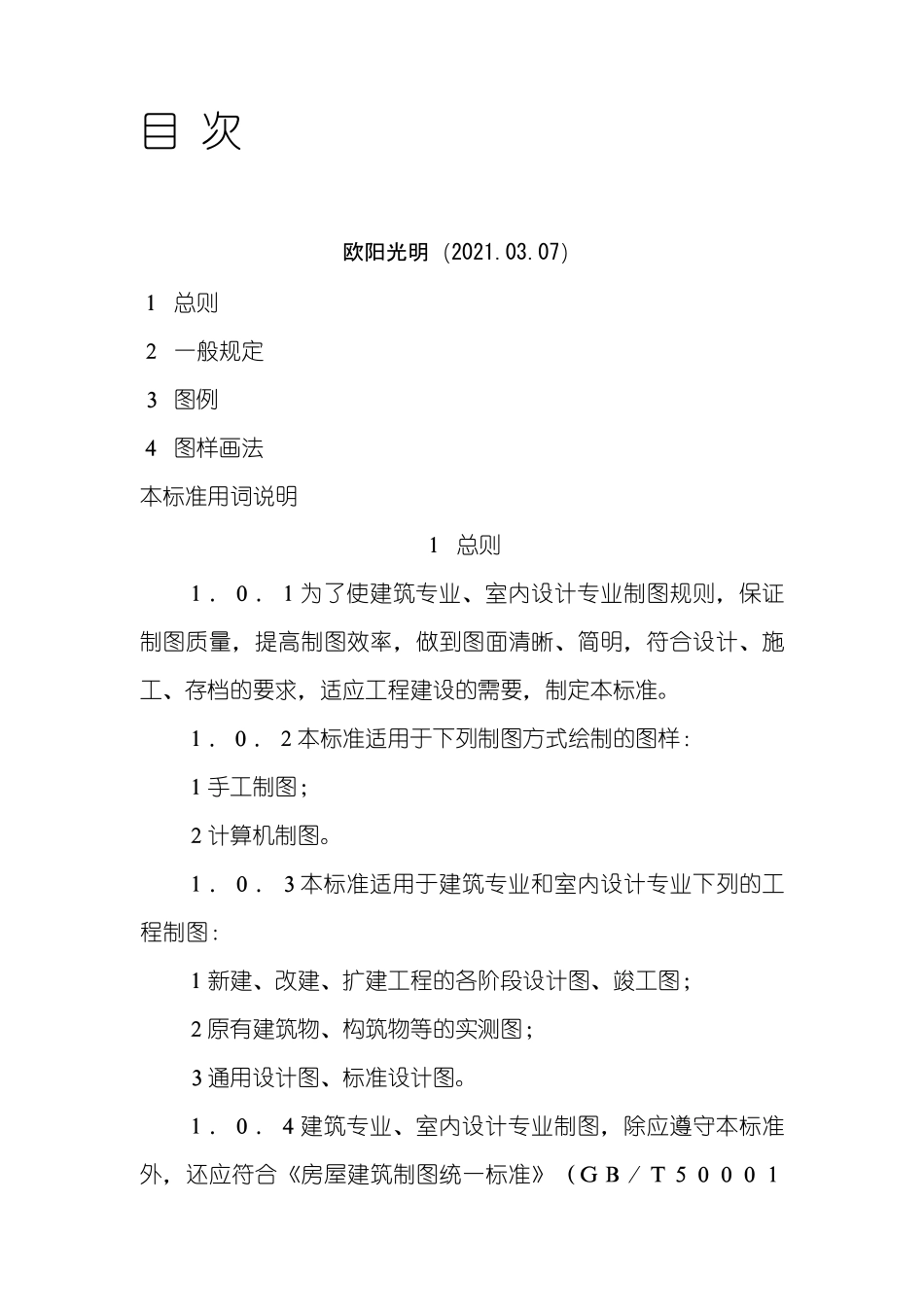

2021年建筑制图标准(GB/T50104—)_第1页
1/7

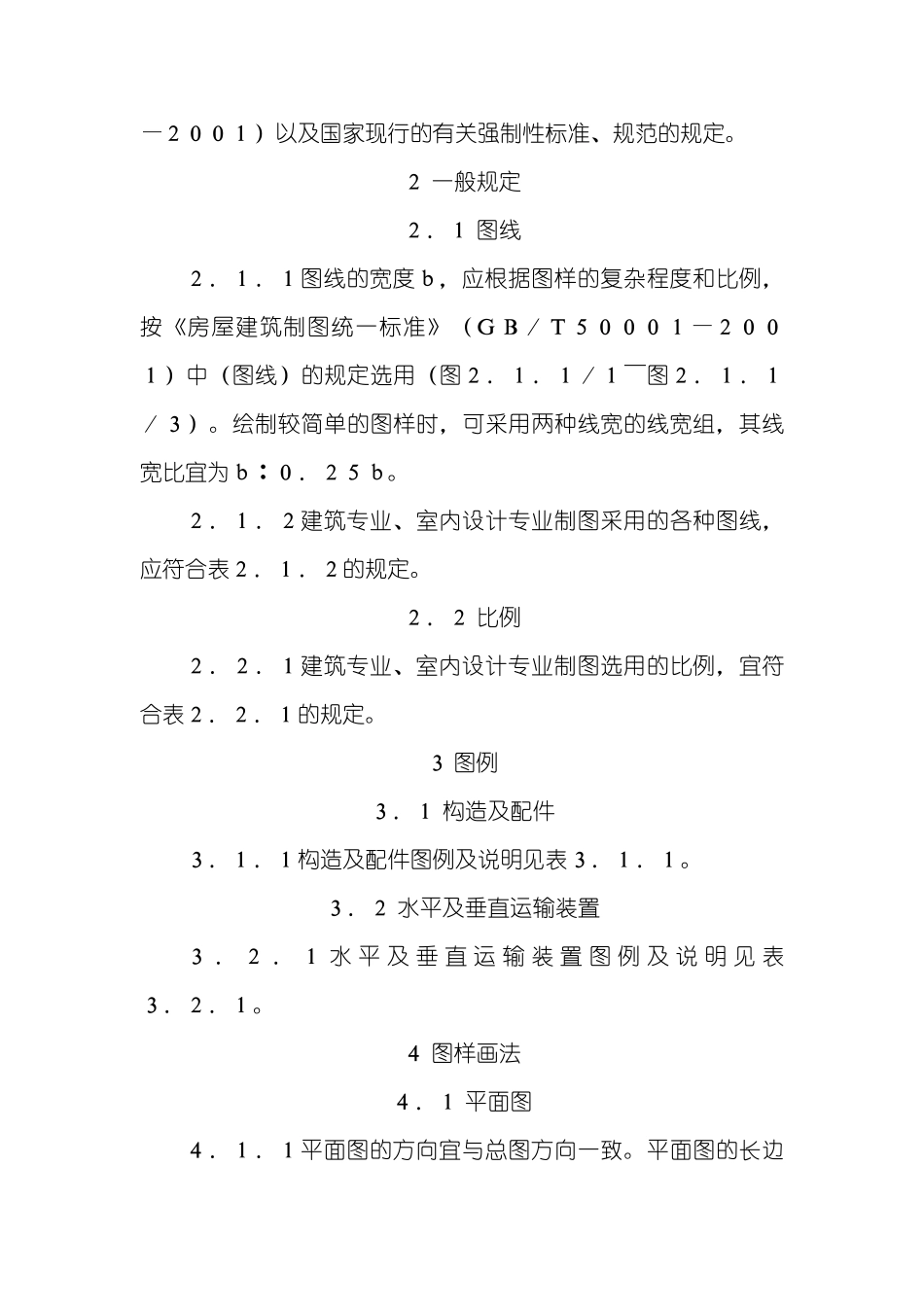

2021年建筑制图标准(GB/T50104—)_第2页
2/7

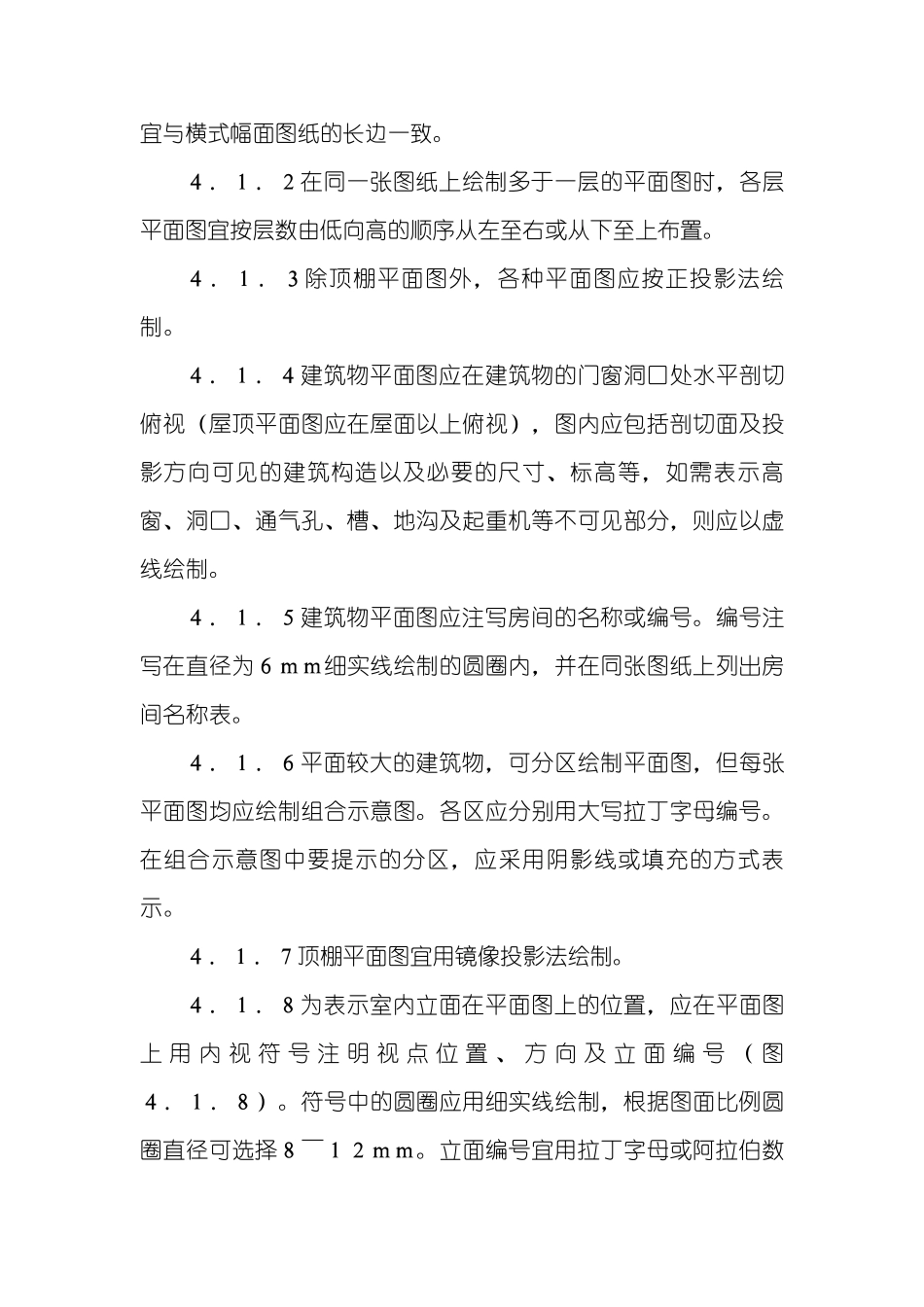

2021年建筑制图标准(GB/T50104—)_第3页
3/7
目 次 欧阳光明( 2021.03.07) 1 总则 2 一般规定 3 图例 4 图样画法 本标准用词说明 1 总则 1.0.1为了使建筑专业、室内设计专业制图规则,保证制图质量,提高制图效率,做到图面清晰、简明,符合设计、施工、存档的要求,适应工程建设的需要,制定本标准。 1.0.2本标准适用于下列制图方式绘制的图样: 1手工制图; 2计算机制图。 1.0.3本标准适用于建筑专业和室内设计专业下列的工程制图: 1新建、改建、扩建工程的各阶段设计图、竣工图; 2原有建筑物、构筑物等的实测图; 3通用设计图、标准设计图。 1.0.4建筑专业、室内设计专业制图,除应遵守本标准外,还应符合《房屋建筑制图统一标准》(GB/T50001—2001)以及国家现行的有关强制性标准、规范的规定。 2 一般规定 2.1 图线 2.1.1图线的宽度b,应根据图样的复杂程度和比例,按《房屋建筑制图统一标准》(GB/T50001—2001)中(图线)的规定选用(图2.1.1/1~图2.1.1/3)。绘制较简单的图样时,可采用两种线宽的线宽组,其线宽比宜为b∶0.25b。 2.1.2建筑专业、室内设计专业制图采用的各种图线,应符合表2.1.2的规定。 2.2 比例 2.2.1建筑专业、室内设计专业制图选用的比例,宜符合表2.2.1的规定。 3 图例 3.1 构造及配件 3.1.1构造及配件图例及说明见表3.1.1。 3.2 水平及垂直运输装置 3 . 2 . 1 水 平 及 垂 直 运 输 装 置 图 例 及 说 明 见 表3.2.1。 4 图样画法 4.1 平面图 4.1.1平面图的方向宜与总图方向一致。平面图的长边宜与横式幅面图纸的长边一致。 4.1.2在同一张图纸上绘制多于一层的平面图时,各层平面图宜按层数由低向高的顺序从左至右或从下至上布置。 4.1.3除顶棚平面图外,各种平面图应按正投影法绘制。 4.1.4建筑物平面图应在建筑物的门窗洞口处水平剖切俯视(屋顶平面图应在屋面以上俯视),图内应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等,如需表示高窗、洞口、通气孔、槽、地沟及起重机等不可见部分,则应以虚线绘制。 4.1.5建筑物平面图应注写房间的名称或编号。编号注写在直径为6mm细实线绘制的圆圈内,并在同张图纸上列出房间名称表。 4.1.6平面较大的建筑物,可分区绘制平面图,但每...
