LabView部分视觉函数中文解说VIP免费

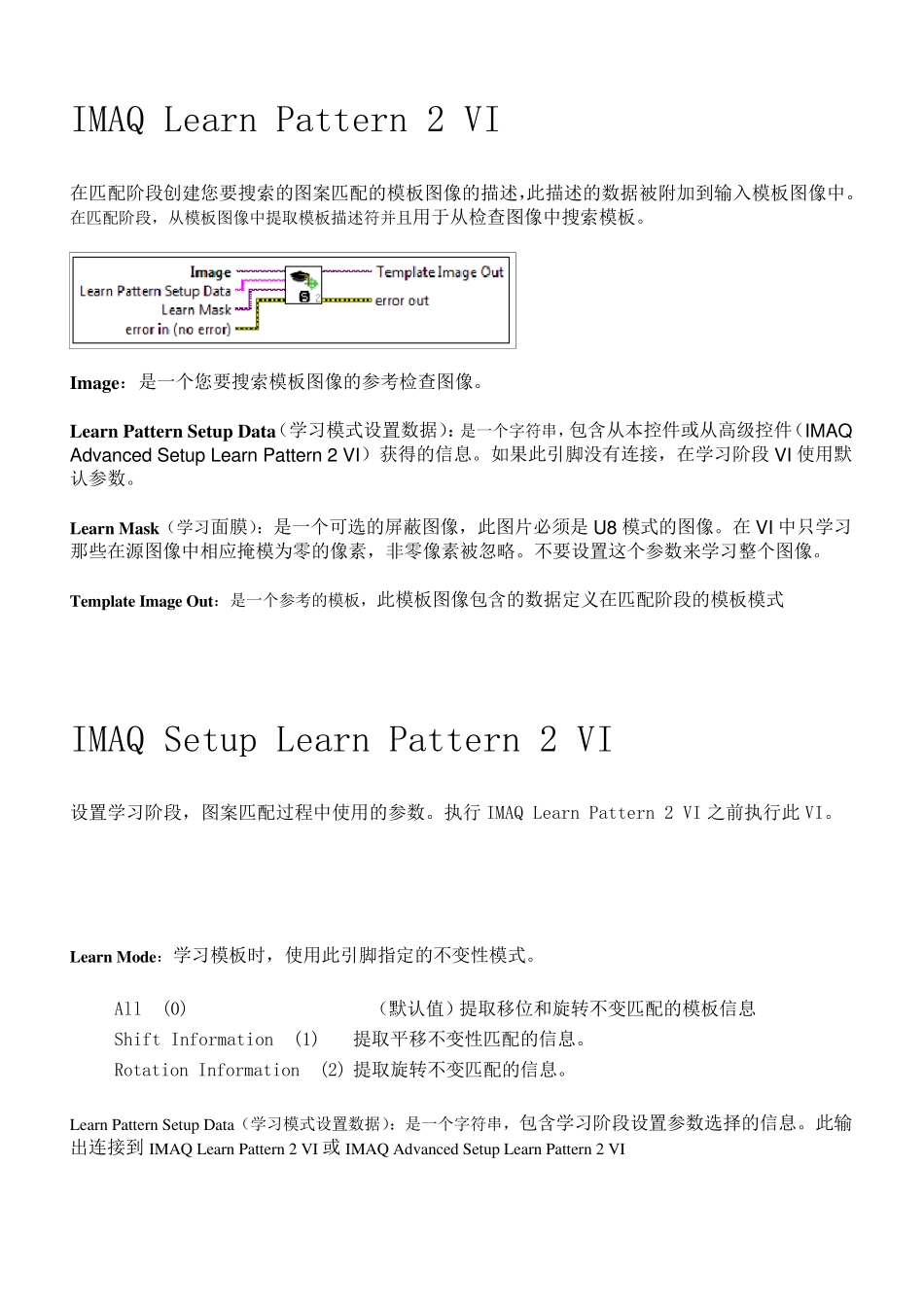

LabView部分视觉函数中文解说_第1页
1/46
LabView部分视觉函数中文解说_第2页
2/46
LabView部分视觉函数中文解说_第3页
3/46
IMAQ Learn Pattern 2 VI 在匹配阶段创建您要搜索的图案匹配的模板图像的描述,此描述的数据被附加到输入模板图像中。在匹配阶段,从模板图像中提取模板描述符并且用于从检查图像中搜索模板。 Image:是一个您要搜索模板图像的参考检查图像。 Learn Pattern Setu p Data(学习模式设置数据):是一个字符串,包含从本控件或从高级控件(IMAQ Advanced Setup Learn Pattern 2 VI)获得的信息。如果此引脚没有连接,在学习阶段VI 使用默认参数。 Learn Mask(学习面膜):是一个可选的屏蔽图像,此图片必须是 U8 模式的图像。在VI 中只学习那些在源图像中相应掩模为零的像素,非零像素被忽略。不要设置这个参数来学习整个图像。 Template Image Ou t:是一个参考的模板,此模板图像包含的数据定义在匹配阶段的模板模式 IMAQ Setup Learn Pattern 2 VI 设置学习阶段,图案匹配过程中使用的参数。执行 IMAQ Learn Pattern 2 VI 之前执行此VI。 Learn Mode:学习模板时,使用此引脚指定的不变性模式。 All (0) (默认值)提取移位和旋转不变匹配的模板信息 Shift Information (1) 提取平移不变性匹配的信息。 Rotation Information (2) 提取旋转不变匹配的信息。 Learn Pattern Setu p Data(学习模式设置数据):是一个字符串,包含学习阶段设置参数选择的信息。此输出连接到IMAQ Learn Pattern 2 VI 或 IMAQ Adv anced Setu p Learn Pattern 2 VI IMAQ Setup Match Pattern 2 VI IMAQ 设定匹配模式2 VI 设置图案匹配的匹配阶段所使用的参数。执行此 VI 前 IMAQ Match Pattern 2 VI 或 IMAQ Refine Matches VI。 Minimum Contrast(最低对比度):指定在检查图像中最大像素值和最低像素值的最小期望差异。默认值是 0,它允许用算法来计算最小对比度 Match Mode(匹配模式):,在检查图像中寻找模板图案时使用指定的不变性模式。默认值是平移不变性。下列选项是有效的: Shift Invariant (0)(平移不变) 搜索模板图像,允许为±4°的旋转。 Rotation Invariant (1)(旋转不变) 在图像中搜索模板不分旋转的模板。 Subpixel Accuracy(亚像素精度):决定是否返回匹配结果的亚像素精度。默认值是 FALSE。如果匹配功能模式设置为颜色,VI 忽略了亚像素精度 Rotation Angle Ranges (degrees)(旋转角度范围(度)):是一个数组,...
