LaserjetP2035P2055拆机手册VIP免费

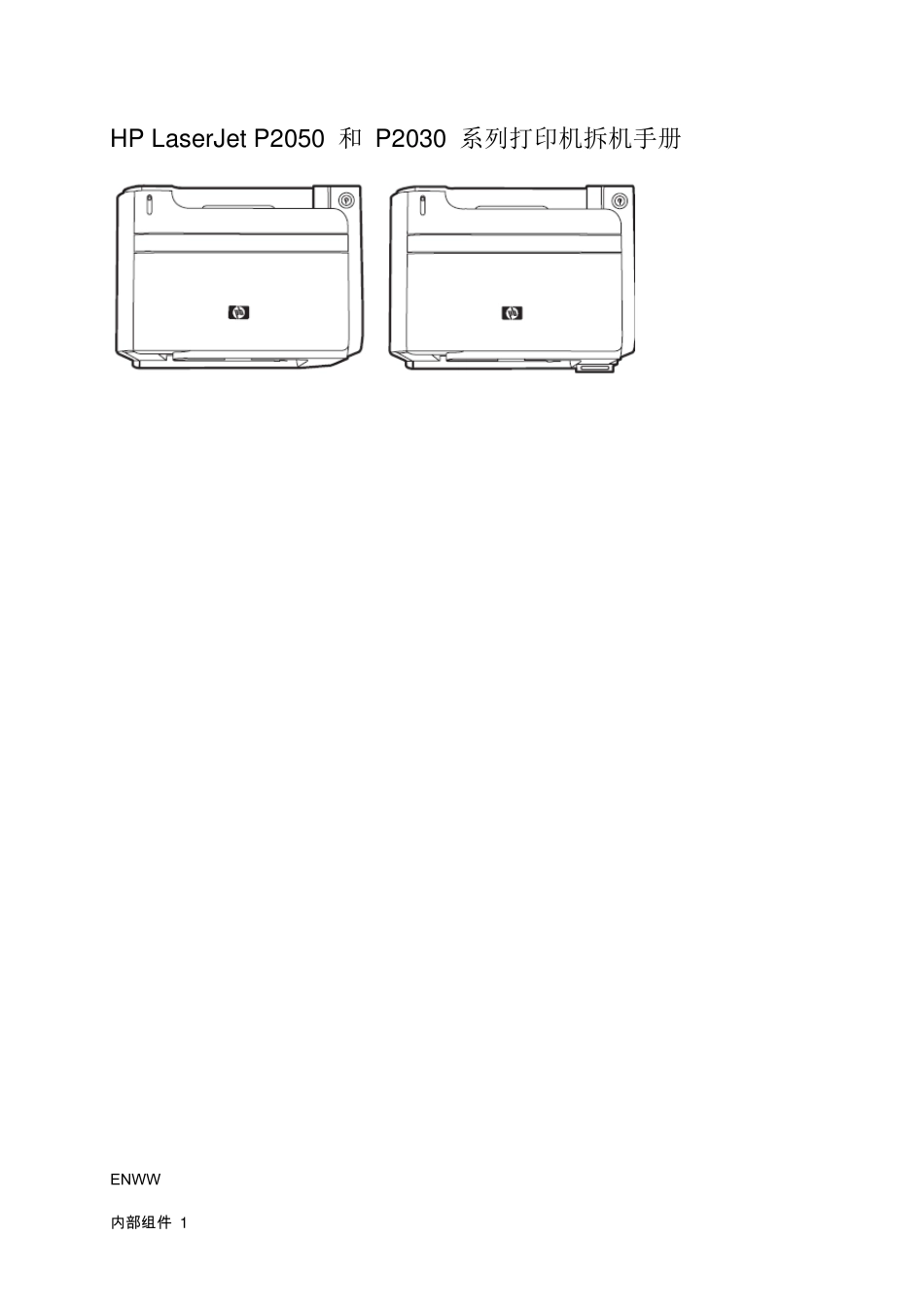

LaserjetP2035P2055拆机手册_第1页
1/89

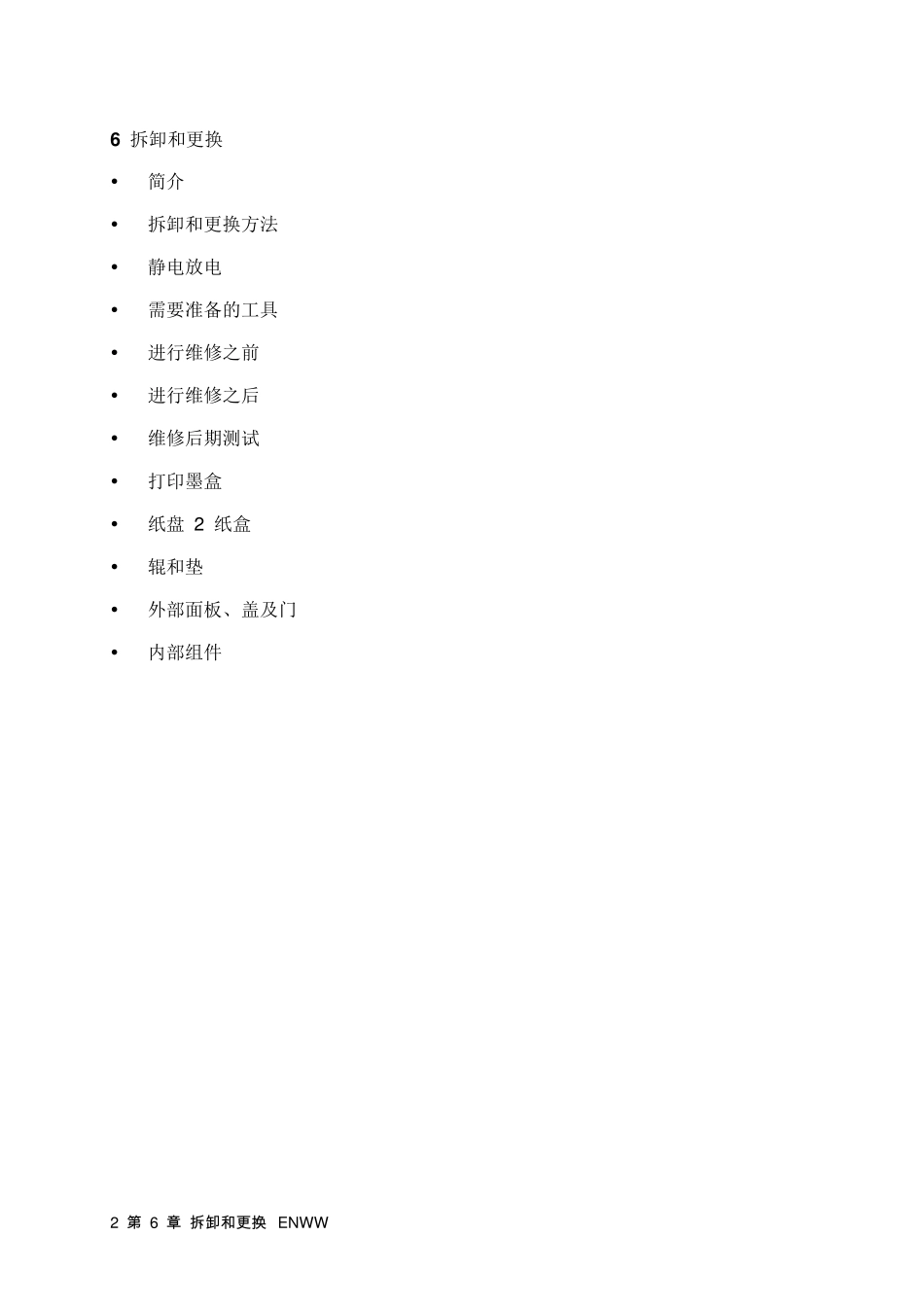

LaserjetP2035P2055拆机手册_第2页
2/89

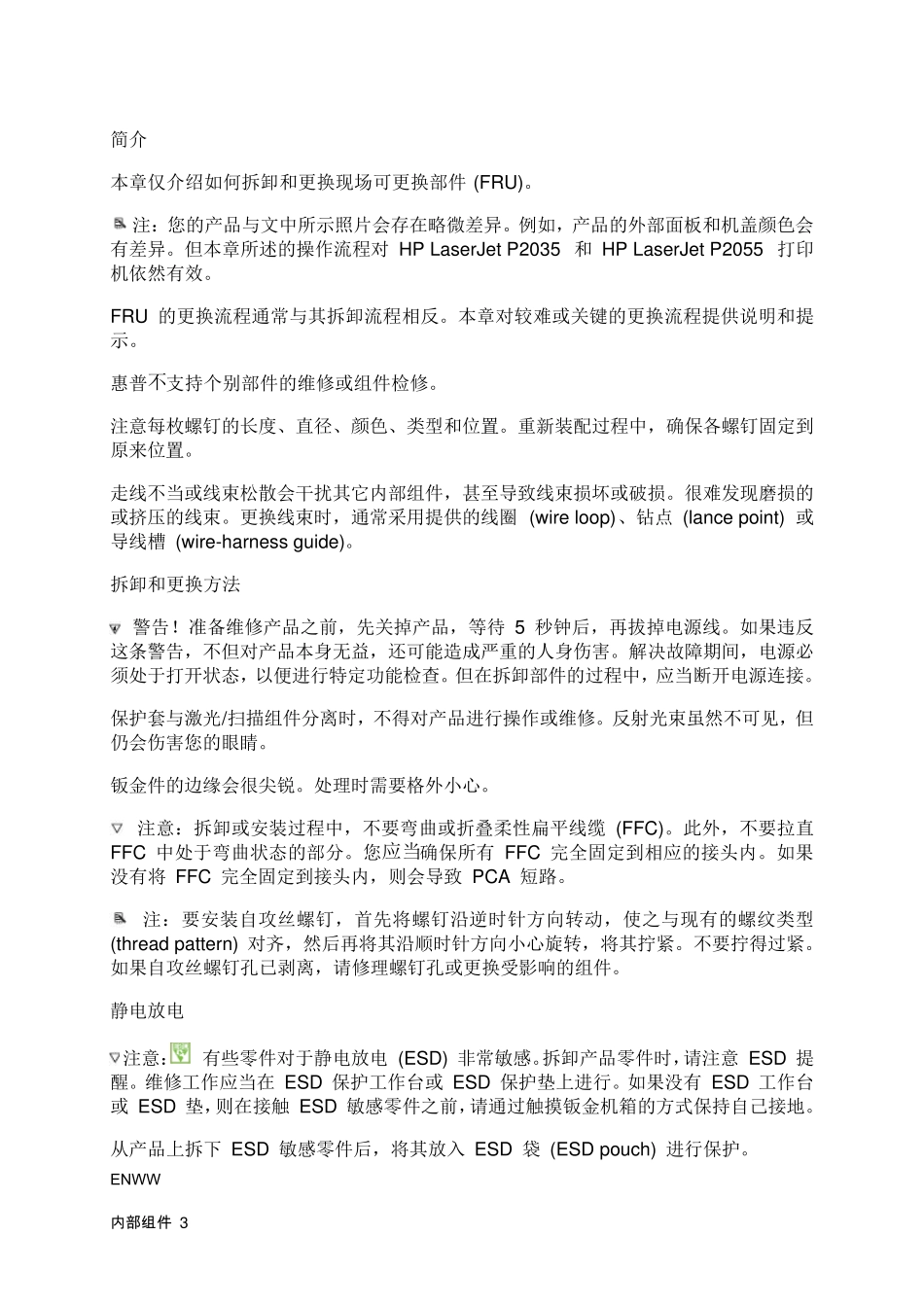

LaserjetP2035P2055拆机手册_第3页
3/89
ENW W 内 部 组 件 1 HP LaserJet P2050 和 P2030 系列打印机拆机手册 2 第 6 章 拆 卸和更换 ENW W 6 拆卸和更换  简介  拆卸和更换方法  静电放电  需要准备的工具  进行维修之前  进行维修之后  维修后期测试  打印墨盒  纸盘 2 纸盒  辊和垫  外部面板、盖及门  内部组件 ENW W 内 部 组 件 3 简介 本章仅介绍如何拆卸和更换现场可更换部件 (FRU)。 注:您的产品与文中所示照片会存在略微差异。例如,产品的外部面板和机盖颜色会有差异。但本章所述的操作流程对 HP LaserJet P2035 和 HP LaserJet P2055 打印机依然有效。 FRU 的更换流程通常与其拆卸流程相反。本章对较难或关键的更换流程提供说明和提示。 惠普不支持个别部件的维修或组件检修。 注意每枚螺钉的长度、直径、颜色、类型和位置。重新装配过程中,确保各螺钉固定到原来位置。 走线不当或线束松散会干扰其它内部组件,甚至导致线束损坏或破损。很难发现磨损的或挤压的线束。更换线束时,通常采用提供的线圈 (w ire loop)、钻点 (lance point) 或导线槽 (w ire-harness guide)。 拆卸和更换方法 警告!准备维修产品之前,先关掉产品,等待 5 秒钟后,再拔掉电源线。如果违反这条警告,不但对产品本身无益,还可能造成严重的人身伤害。解决故障期间,电源必须处于打开状态,以便进行特定功能检查。但在拆卸部件的过程中,应当断开电源连接。 保护套与激光/扫描组件分离时,不得对产品进行操作或维修。反射光束虽然不可见,但仍会伤害您的眼睛。 钣金件的边缘会很尖锐。处理时需要格外小心。 注意:拆卸或安装过程中,不要弯曲或折叠柔性扁平线缆 (FFC)。此外,不要拉直 FFC 中处于弯曲状态的部分。您应当确保所有 FFC 完全固定到相应的接头内。如果没有将 FFC 完全固定到接头内,则会导致 PCA 短路。 注:要安装自攻丝螺钉,首先将螺钉沿逆时针方向转动,使之与现有的螺纹类型 (thread pattern) 对齐,然后再将其沿顺时针方向小心旋转,将其拧紧。不要拧得过紧。如果自攻丝螺钉孔已剥离,请修理螺钉孔或更换受影响的组件。 静电放电 注意: 有些零件对于静电放电 (ESD) 非常敏感。拆卸产品零件时,请注意 ESD 提醒。维修工作应当在 ESD 保护工作台或 ESD 保护垫上进行。如果没有 ESD 工作台或 ESD 垫,则在接触 ESD 敏感零件之前...
