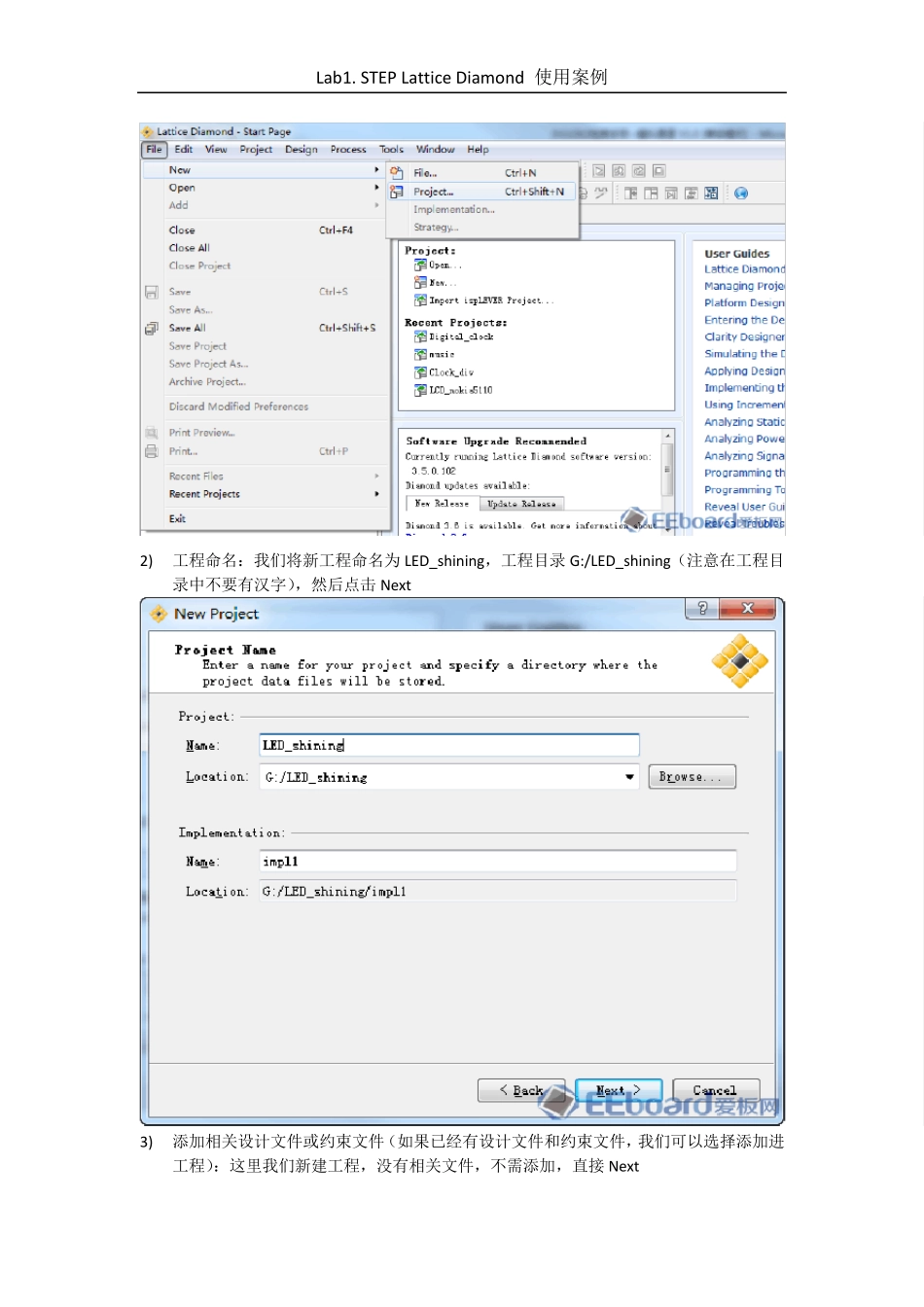

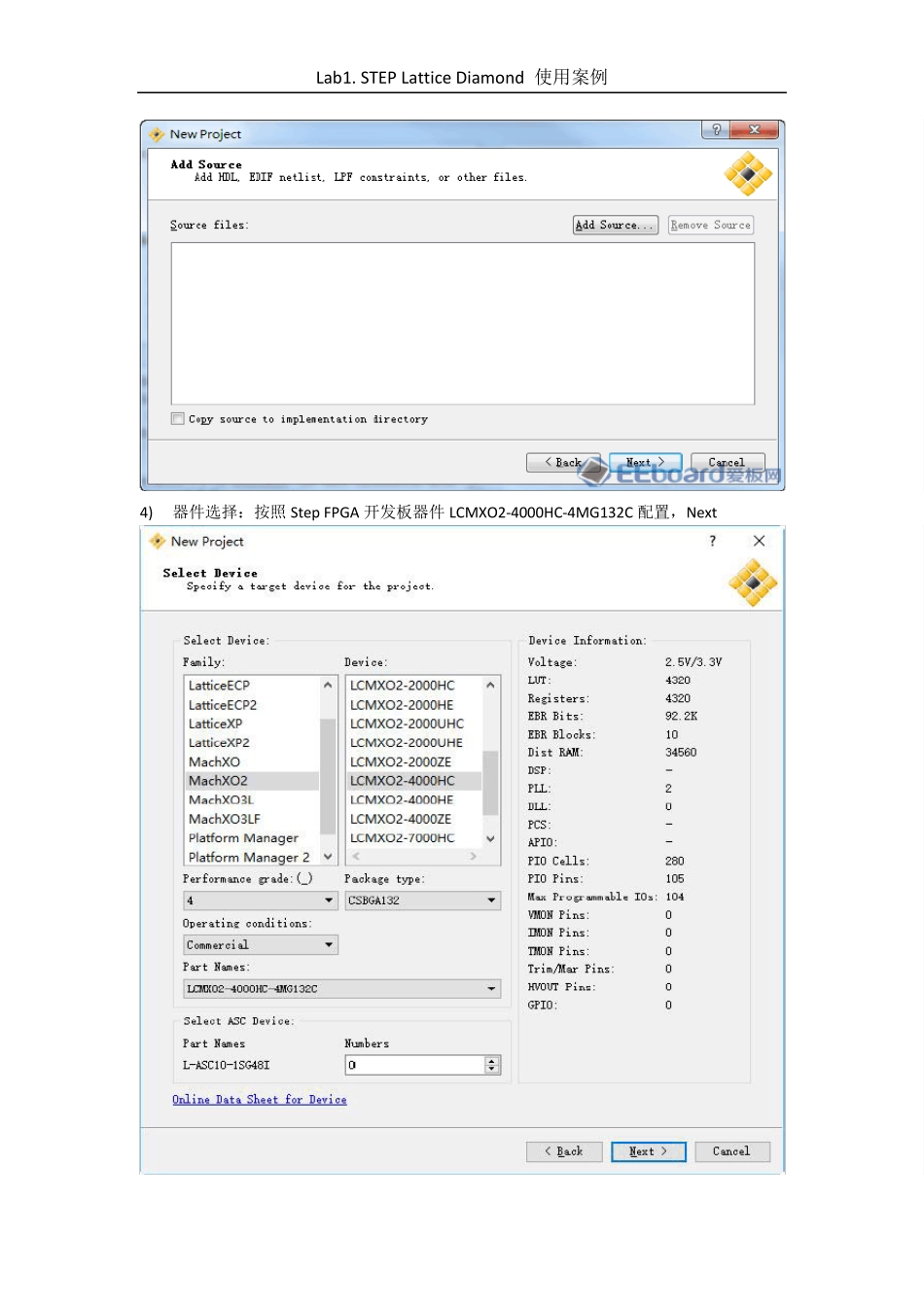

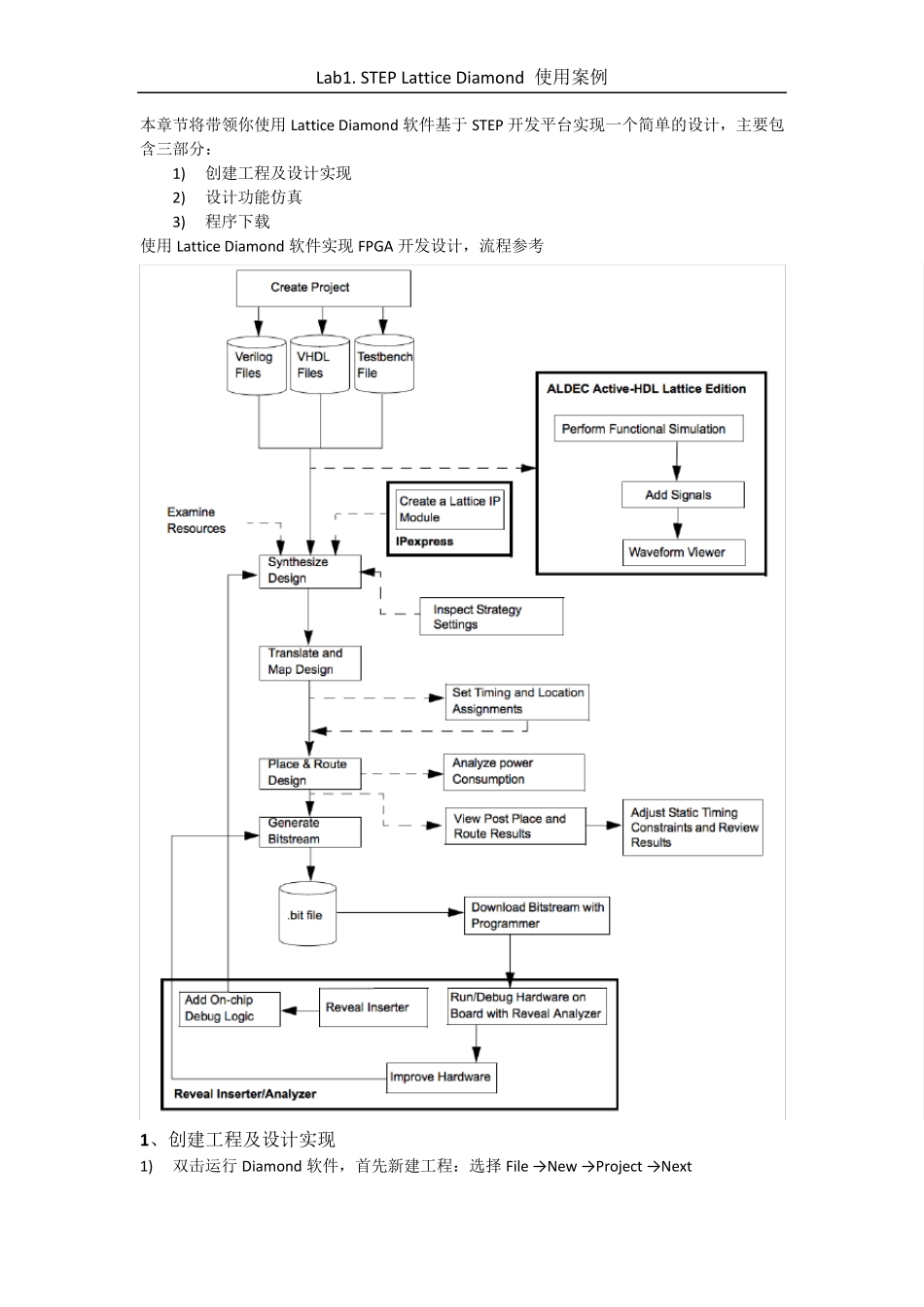

Lab1. STEP Lattice Diamond 使用案例 本章节将带领你使用Lattice Diamond 软件基于STEP 开发平台实现一个简单的设计，主要包含三部分： 1) 创建工程及设计实现 2) 设计功能仿真 3) 程序下载 使用Lattice Diamond 软件实现FPGA 开发设计，流程参考 1 、创建工程及设计实现 1) 双击运行 Diamond 软件，首先新建工程：选择 File → New → Project → Next Lab1. STEP Lattice Diamond 使用案例 2) 工程命名：我们将新工程命名为LED_shining，工程目录G:/LED_shining（注意在工程目录中不要有汉字），然后点击 Next 3) 添加相关设计文件或约束文件（如果已经有设计文件和约束文件，我们可以选择添加进工程）：这里我们新建工程，没有相关文件，不需添加，直接 Next Lab1. STEP Lattice Diamond 使用案例 4) 器件选择：按照 Step FPGA 开发板器件 LCMXO2-4000HC-4MG132C 配置，Next Lab1. STEP Lattice Diamond 使用案例 5) 选择综合工具：Synplify Pro（第三方）和 Lattice LSE（原厂）都可以，我们就使用Lattice LSE，直接 Next 6) 工程信息确认：上面选择的所有信息都在这里，确认没有问题，直接 Finish Lab1. STEP Lattice Diamond 使用案例 7) 工程已经建好，我们下面添加设计文件, 选择File → New → File 8) 选择Verilog Files（选择自己使用的硬件描述语言），Name 填写LED_shining，然后点击New，这样我们就创建了一个新的设计文件LED_shining.v，然后我们就可以在设计文件中进行编程了 9) 程序源码已经准备好，如下，将代码复制到设计文件LED_shining.v 中，并保存。 Lab1. STEP Lattice Diamond 使用案例 10) 程序编写完成，需要综合，在软件左侧Process 栏，选择Process，双击Synthesis Design，对设计进行综合，综合完成后Synthesis Design 显示绿色对勾（如果显示红色叉号，说明代码有问题，根据提示修改代码），如图 11) 通过综合工具，我们的代码就被综合成了电路，生成的具体电路，我们可以通过选择Tools → Netlist Analyzer 查看（仅限Lattice 的综合工具，第三方综合工具无法查看），如图 12) 综合生成电路后，分配管脚，选择Tools → Spreadsheet View,分配管脚，设置 IO_TYPE 为LVCMOS33，保存，界面如下 Lab1. STEP Lattice Diamond 使用案例 13) 在软件左侧Process 栏，选择Process，勾选所有选...
