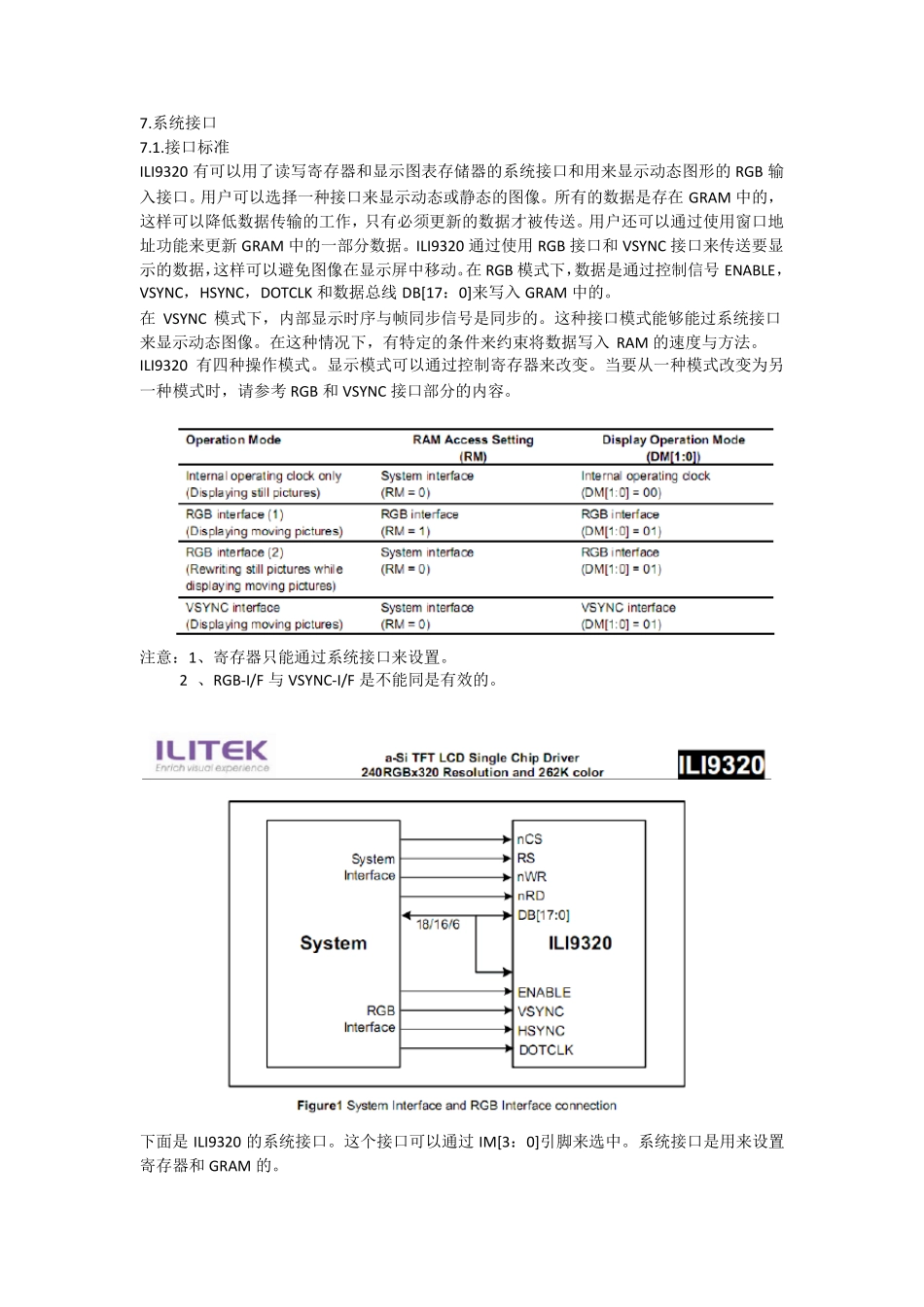

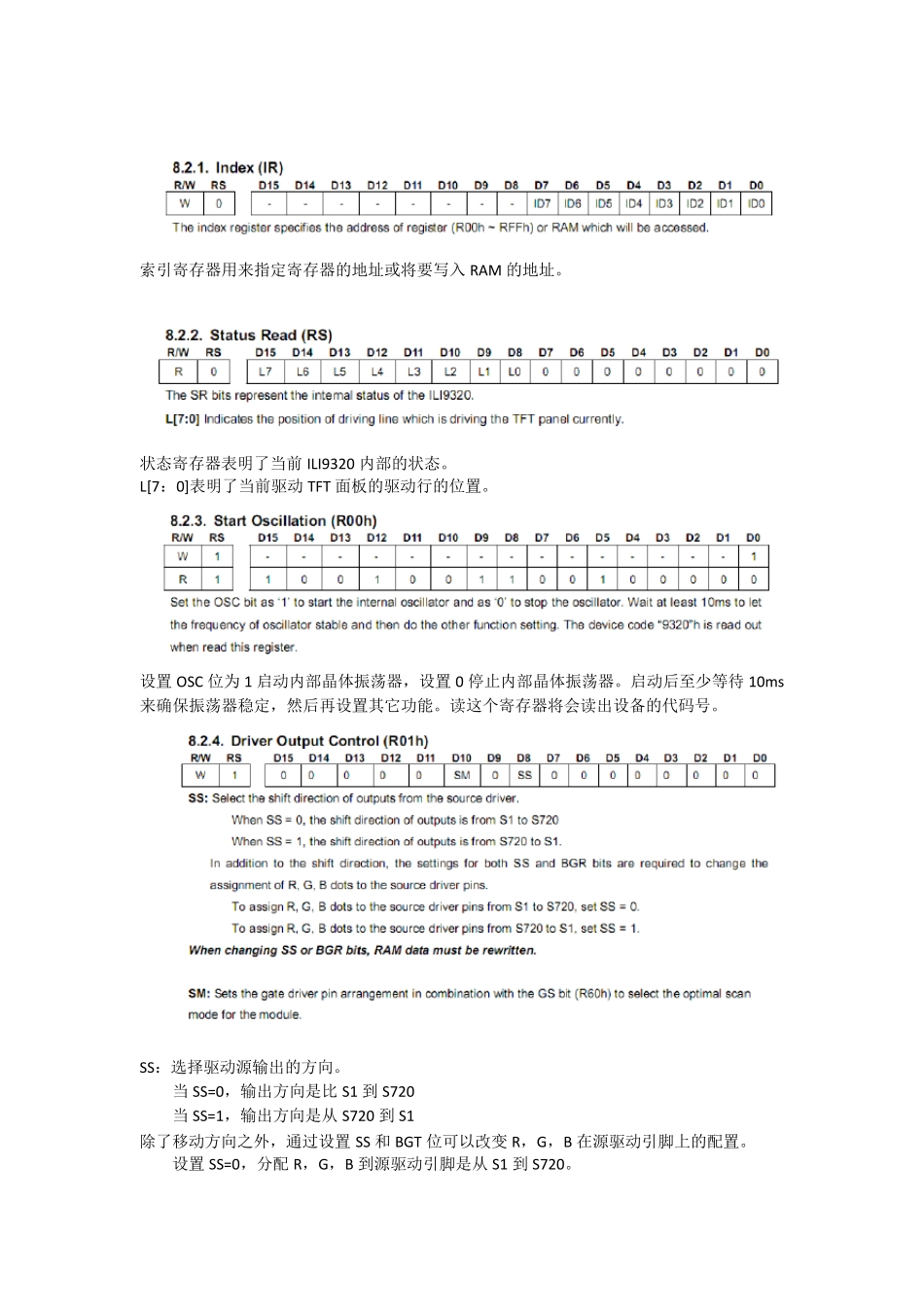

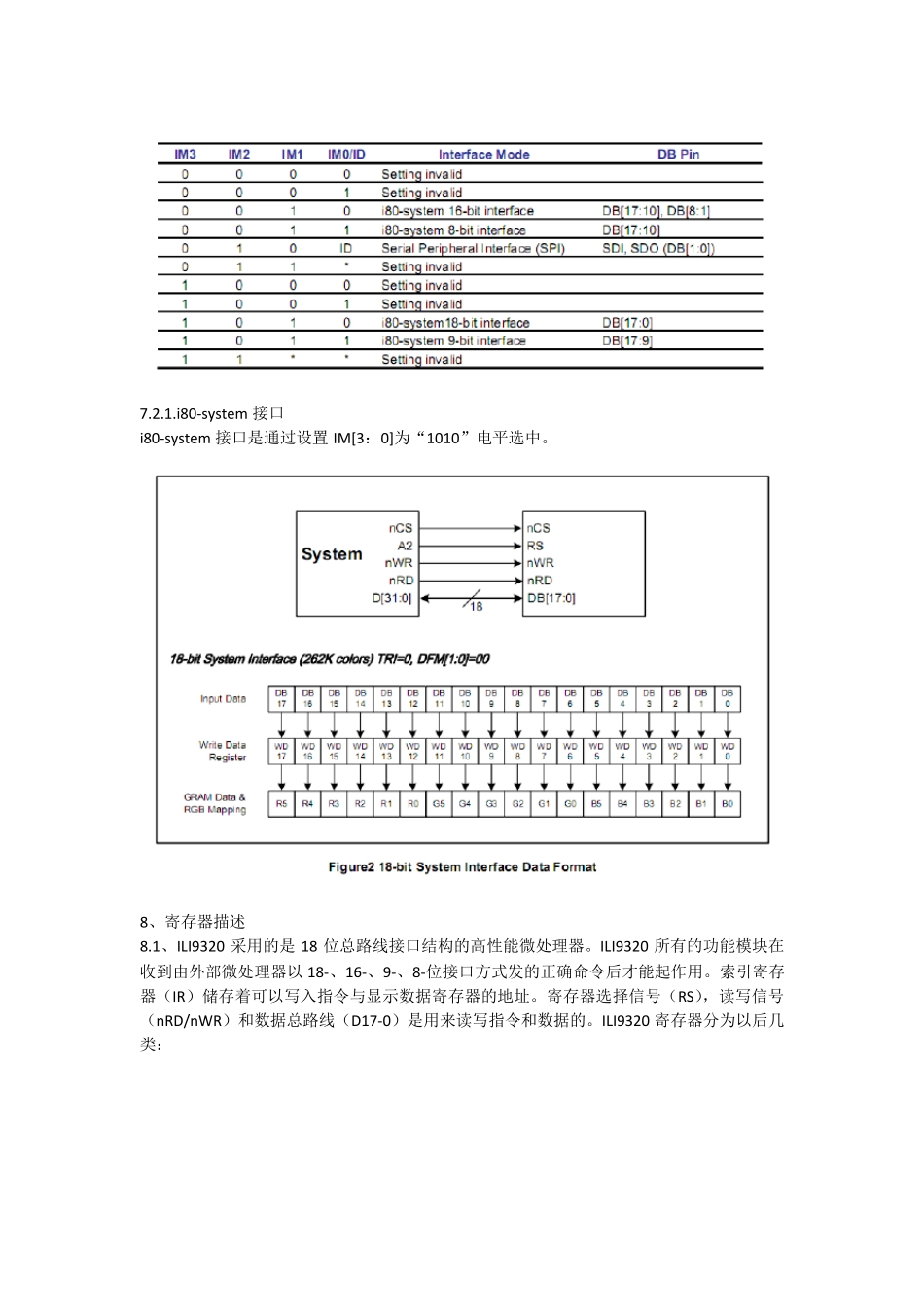

7.系统接口 7.1.接口标准 ILI9320 有可以用了读写寄存器和显示图表存储器的系统接口和用来显示动态图形的RGB 输入接口。用户可以选择一种接口来显示动态或静态的图像。所有的数据是存在GRAM 中的，这样可以降低数据传输的工作，只有必须更新的数据才被传送。用户还可以通过使用窗口地址功能来更新GRAM 中的一部分数据。ILI9320 通过使用RGB 接口和VSYNC 接口来传送要显示的数据，这样可以避免图像在显示屏中移动。在RGB 模式下，数据是通过控制信号ENABLE，VSYNC，HSYNC，DOTCLK 和数据总线DB[17：0]来写入GRAM 中的。 在VSYNC 模式下，内部显示时序与帧同步信号是同步的。这种接口模式能够能过系统接口来显示动态图像。在这种情况下，有特定的条件来约束将数据写入RAM 的速度与方法。 ILI9320 有四种操作模式。显示模式可以通过控制寄存器来改变。当要从一种模式改变为另一种模式时，请参考RGB 和VSYNC 接口部分的内容。 注意：1、寄存器只能通过系统接口来设置。 2 、RGB-I/F 与VSYNC-I/F 是不能同是有效的。 下面是ILI9320 的系统接口。这个接口可以通过IM[3：0]引脚来选中。系统接口是用来设置寄存器和GRAM 的。 7.2.1.i80-system 接口 i80-system 接口是通过设置IM[3：0]为“1010”电平选中。 8、寄存器描述 8.1、ILI9320 采用的是18 位总路线接口结构的高性能微处理器。ILI9320 所有的功能模块在收到由外部微处理器以 18-、16-、9-、8-位接口方式发的正确命令后才能起作用。索引寄存器（IR）储存着可以写入指令与显示数据寄存器的地址。寄存器选择信号（RS），读写信号（nRD/nWR）和数据总路线（D17-0）是用来读写指令和数据的。ILI9320 寄存器分为以后几类： 索引寄存器用来指定寄存器的地址或将要写入RAM 的地址。 状态寄存器表明了当前 ILI9320 内部的状态。 L[7：0]表明了当前驱动 TFT 面板的驱动行的位置。 设置 OSC 位为 1 启动内部晶体振荡器，设置 0 停止内部晶体振荡器。启动后至少等待 10ms来确保振荡器稳定，然后再设置其它功能。读这个寄存器将会读出设备的代码号。 SS：选择驱动源输出的方向。 当 SS=0，输出方向是比 S1 到 S720 当 SS=1，输出方向是从 S720 到 S1 除了移动方向之外，通过设置 SS 和 BGT 位可以改变 R，G，B 在源驱动引脚上的配置。 设置 SS=0，分配 R，G，B 到源驱动引脚是从 S1 到 S720。 设置SS=1，分配R，G，B 到源驱动...
