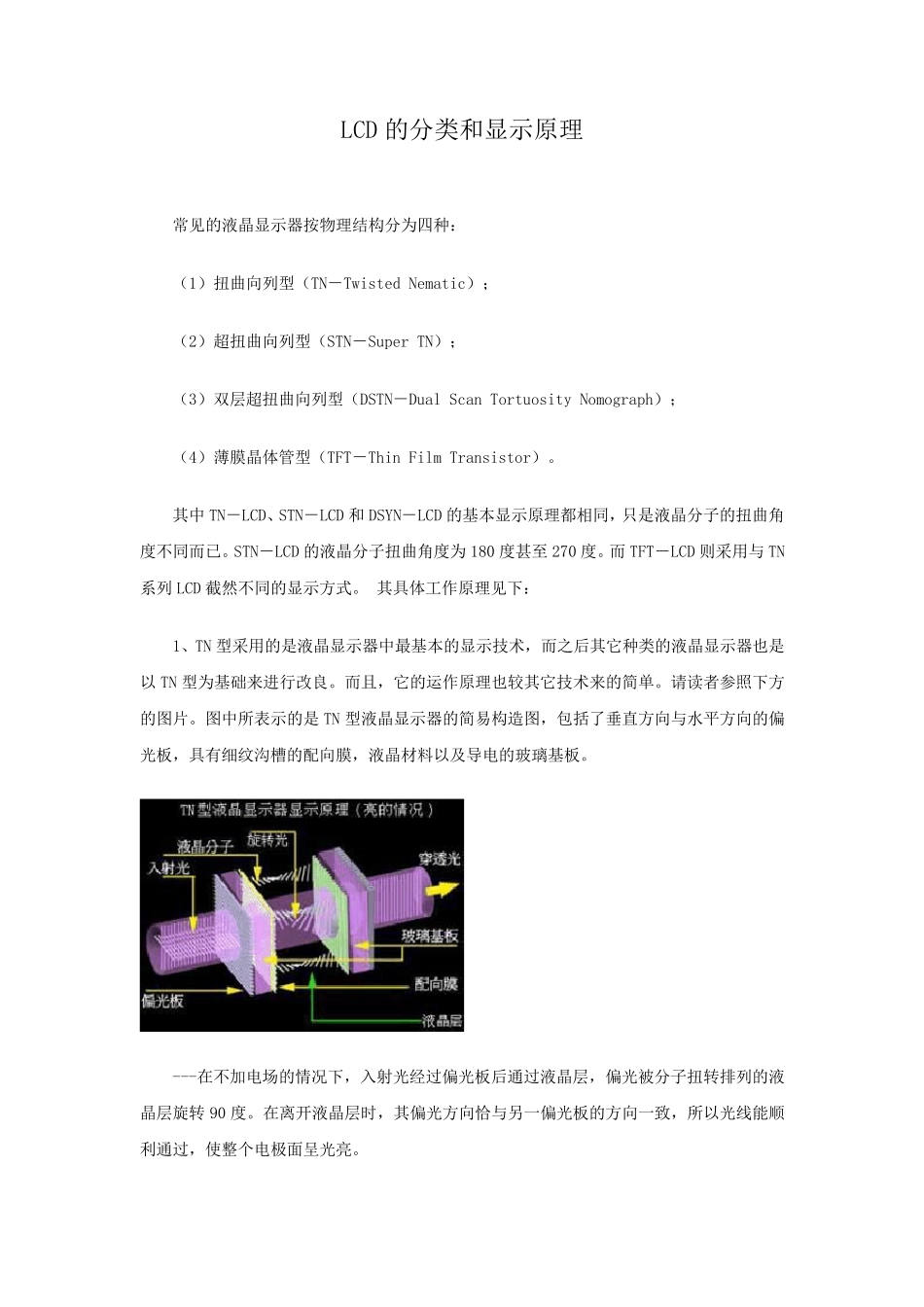

LCD的分类和显示原理_第1页
1/6

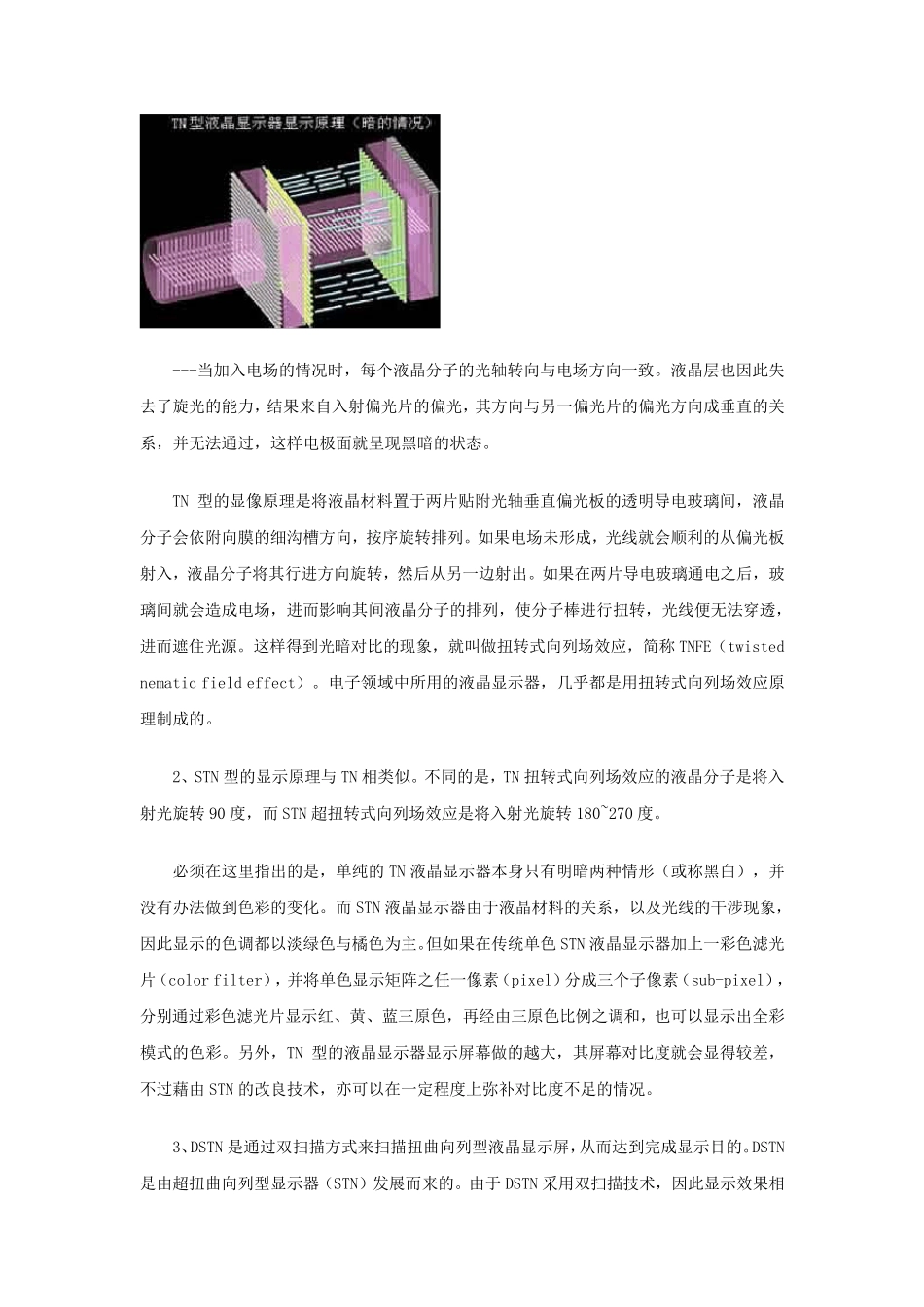

LCD的分类和显示原理_第2页
2/6

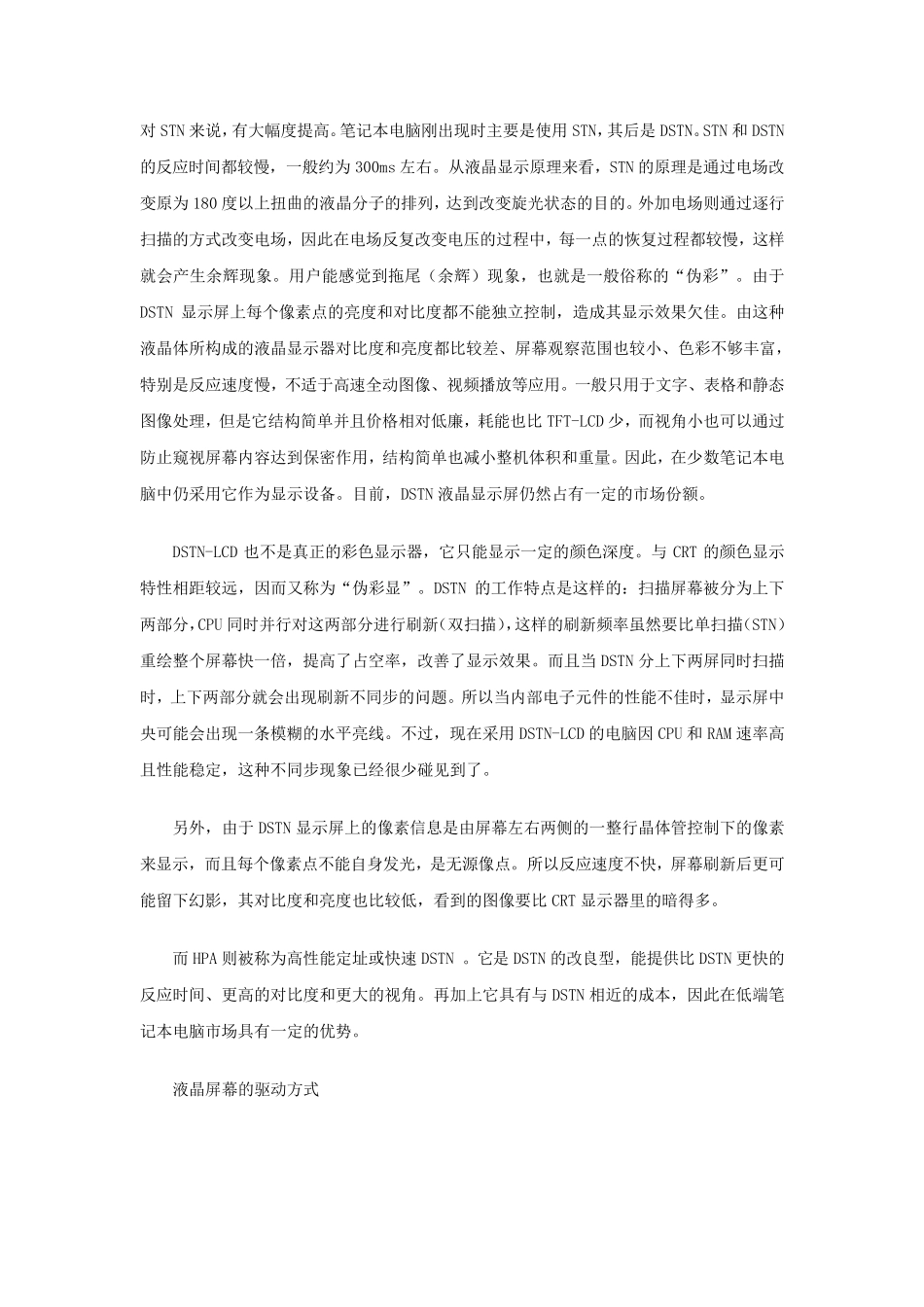

LCD的分类和显示原理_第3页
3/6
LCD 的分类和显示原理 常见的液晶显示器按物理结构分为四种: (1)扭曲向列型(TN-Twisted Nematic); (2)超扭曲向列型(STN-Super TN); (3)双层超扭曲向列型(DSTN-Dual Scan Tortuosity Nomograph); (4)薄膜晶体管型(TFT-Thin Film Transistor)。 其中TN-LCD、STN-LCD 和DSYN-LCD 的基本显示原理都相同,只是液晶分子的扭曲角度不同而已。STN-LCD 的液晶分子扭曲角度为180 度甚至 270 度。而 TFT-LCD 则采用与 TN系列LCD 截然不同的显示方式。 其具体工作原理见下: 1、TN 型采用的是液晶显示器中最基本的显示技术,而之后其它种类的液晶显示器也是以 TN 型为基础来进行改良。而且,它的运作原理也较其它技术来的简单。请读者参照下方的图片。图中所表示的是 TN 型液晶显示器的简易构造图,包括了垂直方向与水平方向的偏光板,具有细纹沟槽的配向膜,液晶材料以及导电的玻璃基板。 ---在不加电场的情况下,入射光经过偏光板后通过液晶层,偏光被分子扭转排列的液晶层旋转 90 度。在离开液晶层时,其偏光方向恰与另一偏光板的方向一致,所以光线能顺利通过,使整个电极面呈光亮。 ---当 加 入 电 场 的 情 况 时 , 每 个 液 晶 分 子 的 光 轴 转 向 与 电 场 方 向 一 致 。 液 晶 层 也 因 此 失去 了 旋 光 的 能 力 , 结 果 来 自 入 射 偏 光 片 的 偏 光 , 其 方 向 与 另 一 偏 光 片 的 偏 光 方 向 成 垂 直 的 关系 , 并 无 法 通 过 , 这 样 电 极 面 就 呈 现 黑 暗 的 状 态 。 TN 型 的 显 像 原 理 是 将 液 晶 材 料 置 于 两 片 贴 附 光 轴 垂 直 偏 光 板 的 透 明 导 电 玻 璃 间 , 液 晶分 子 会 依 附 向 膜 的 细 沟 槽 方 向 , 按 序 旋 转 排 列 。 如 果 电 场 未 形 成 , 光 线 就 会 顺 利 的 从 偏 光 板射 入 , 液 晶 分 子 将 其 行 进 方 向 旋 转 , 然 后 从 另 一 边 射 出 。 如 果 在 两 片 导 电 玻 璃 通 电 之 后 , 玻璃 间 就 会 造 成 电 场 , 进 而 影 响 其 间 液 晶 分 子 的 排 列 , 使 分 子 棒 进 行 扭 转 , 光 线 便 无 法 穿 透 ,进 而 遮 住 ...
