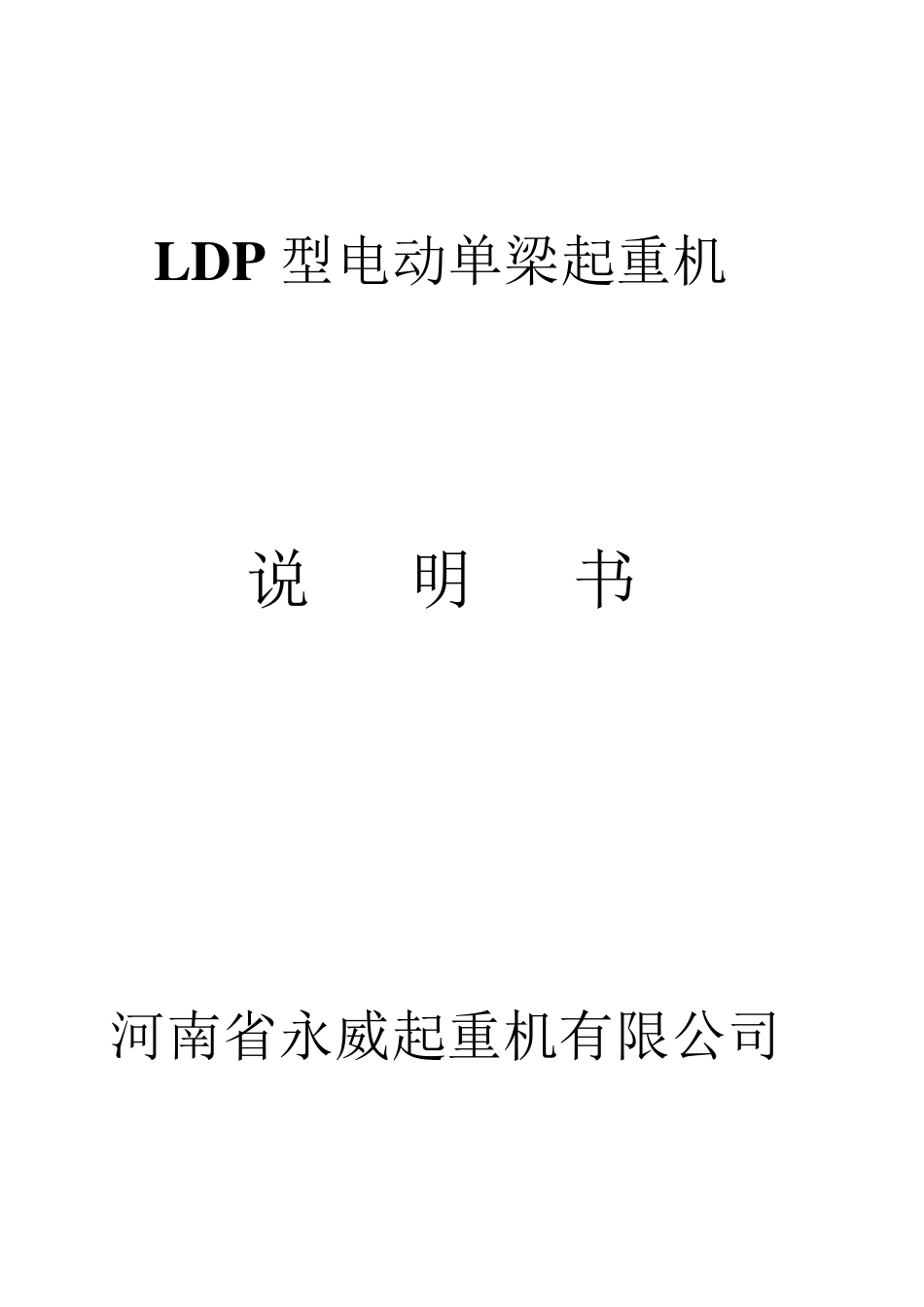

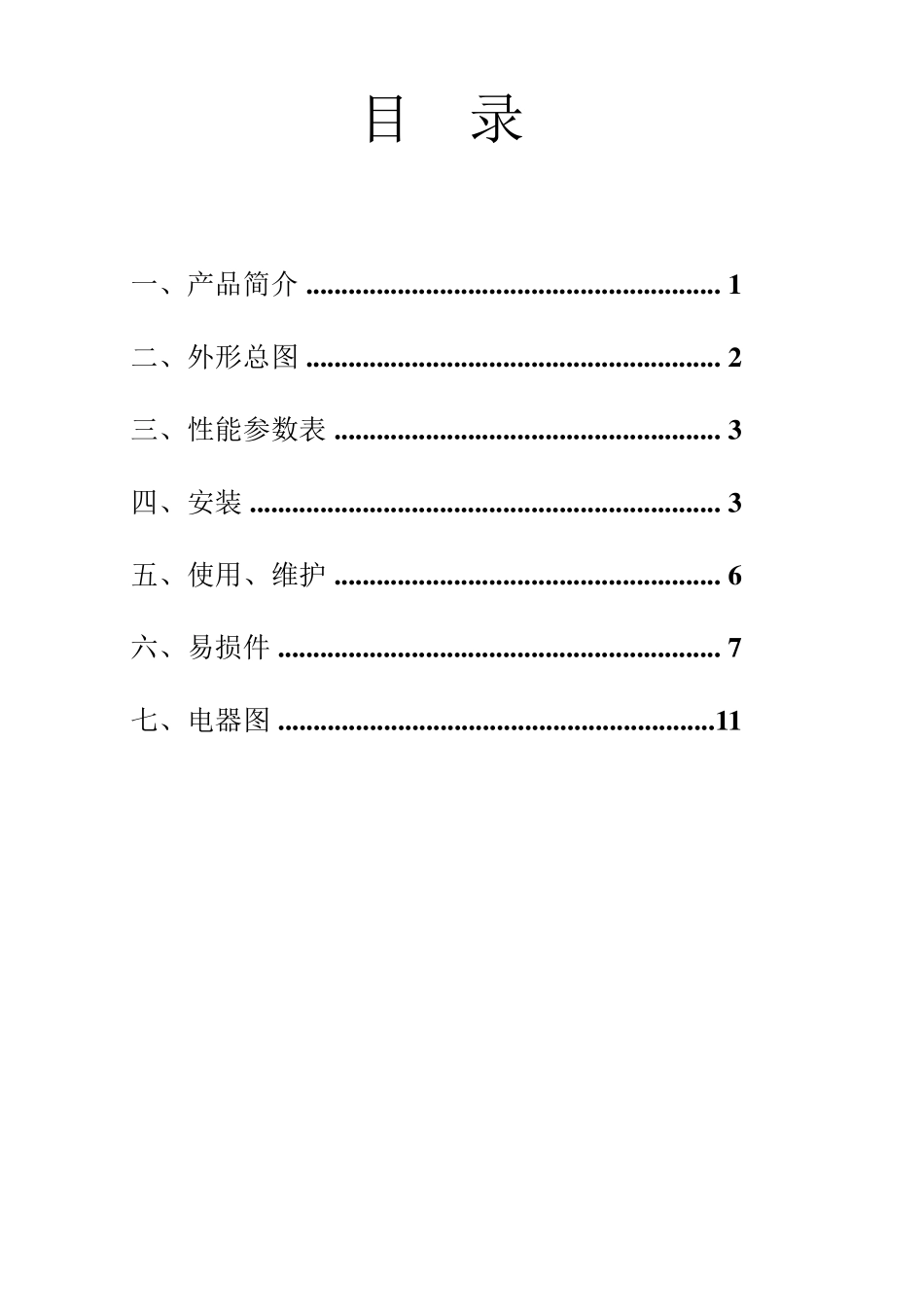

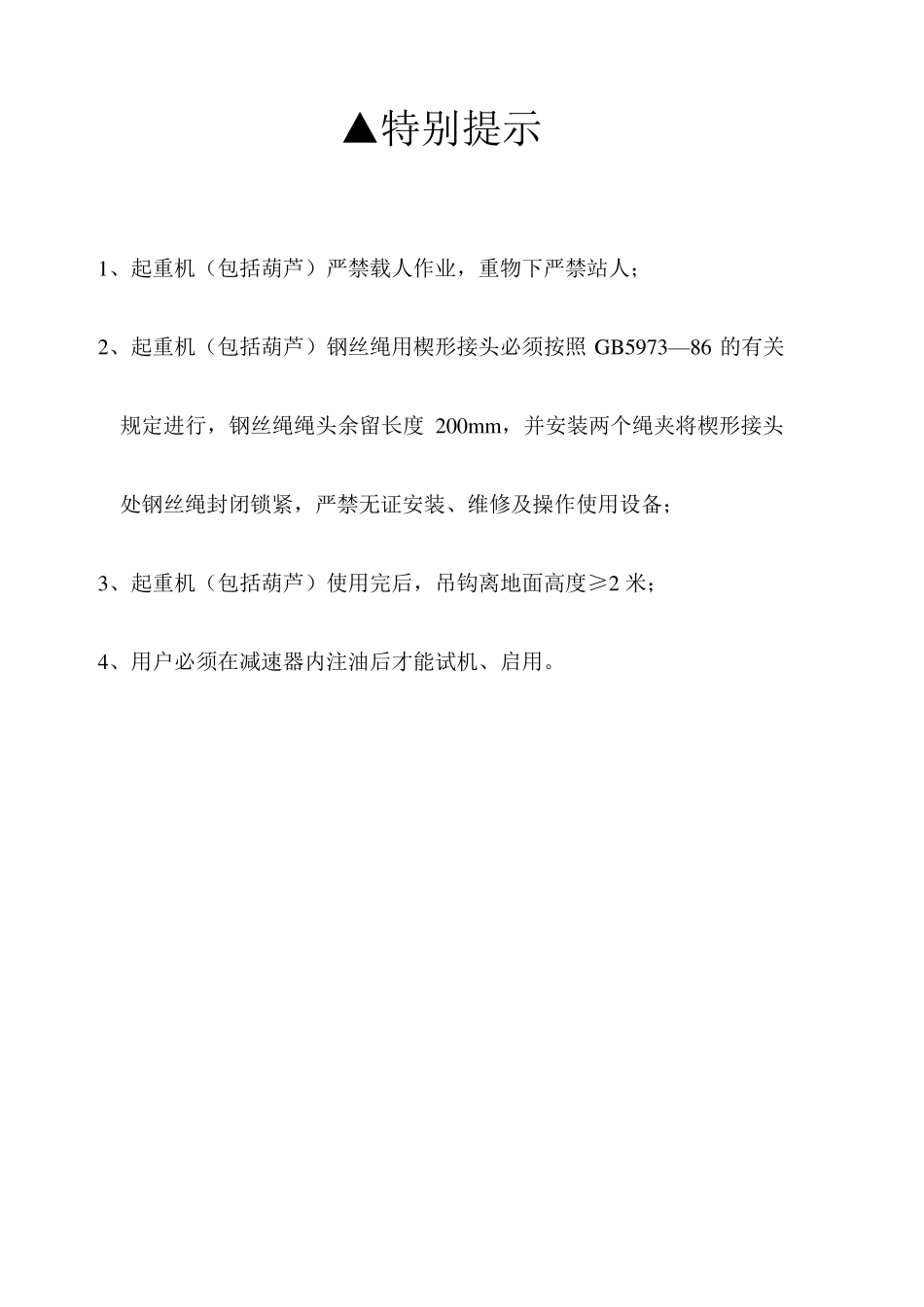

LDP 型电动单梁起重机 说 明 书 河南省永威起重机有限公司 ▲特别提示 1、起重机（包括葫芦）严禁载人作业，重物下严禁站人； 2、起重机（包括葫芦）钢丝绳用楔形接头必须按照GB5973—86 的有关规定进行，钢丝绳绳头余留长度200mm，并安装两个绳夹将楔形接头处钢丝绳封闭锁紧，严禁无证安装、维修及操作使用设备； 3、起重机（包括葫芦）使用完后，吊钩离地面高度≥2 米； 4、用户必须在减速器内注油后才能试机、启用。 目 录 一、产品简介 ........................................................... 1 二、外形总图 ........................................................... 2 三、性能参数表 ....................................................... 3 四、安装 ................................................................... 3 五、使用、维护 ....................................................... 6 六、易损件 ............................................................... 7 七、电器图 .............................................................. 1 1 - 1 - 一、产品简介 LDP 型 电 动 单 梁 桥 式 起 重 机 （ 以 下 简 称 起 重 机 ） 是 按 JB/T1306-94 标 准 设 计 制 造 的 ， 与CD1、 MD1 等 型 号 的 电 动 葫 芦 配 套 使 用 ， 成 为 一 种 偏 轨 运 行 的 轻 小 型 起 重 机 。 电 动 葫 芦 位于 主 梁 的 一 侧 ， 增 大 了 吊 钩 的 服 务 空 间 ， 可 以 降 低 厂 房 的 高 度 和 造 价 。 起 重 量 为 1～ 16 吨 ，适 用 跨 度 为 7.5 米 -22.5 米 ， 工 作 温 度 -25℃ ～ +40℃ ， 湿 度 ≤ 84%， 在 无 火 灾 、 爆 炸 和 腐 蚀性 介 质 的 环 境 中 工 作 ， 并 禁 止 吊 运 液 态 金 属 ， 有 毒 、 易 燃 、 易 爆 物 品 。 为 方 便 用 户 ， 设 有 地 面 操 作 、 遥 控 操 作 和 操 纵 室 三 种 操 纵 形 式 。 操 纵 室 又 分 端 面 和 侧面 开 门 两 种 ， 供 用 户 选 择使 用 。 本产品 ， 多用 于 机 械制 造 ， 机 械装配 及仓库等 场所， 其结构特点如下 ： 1、 金 属 结构部分...
