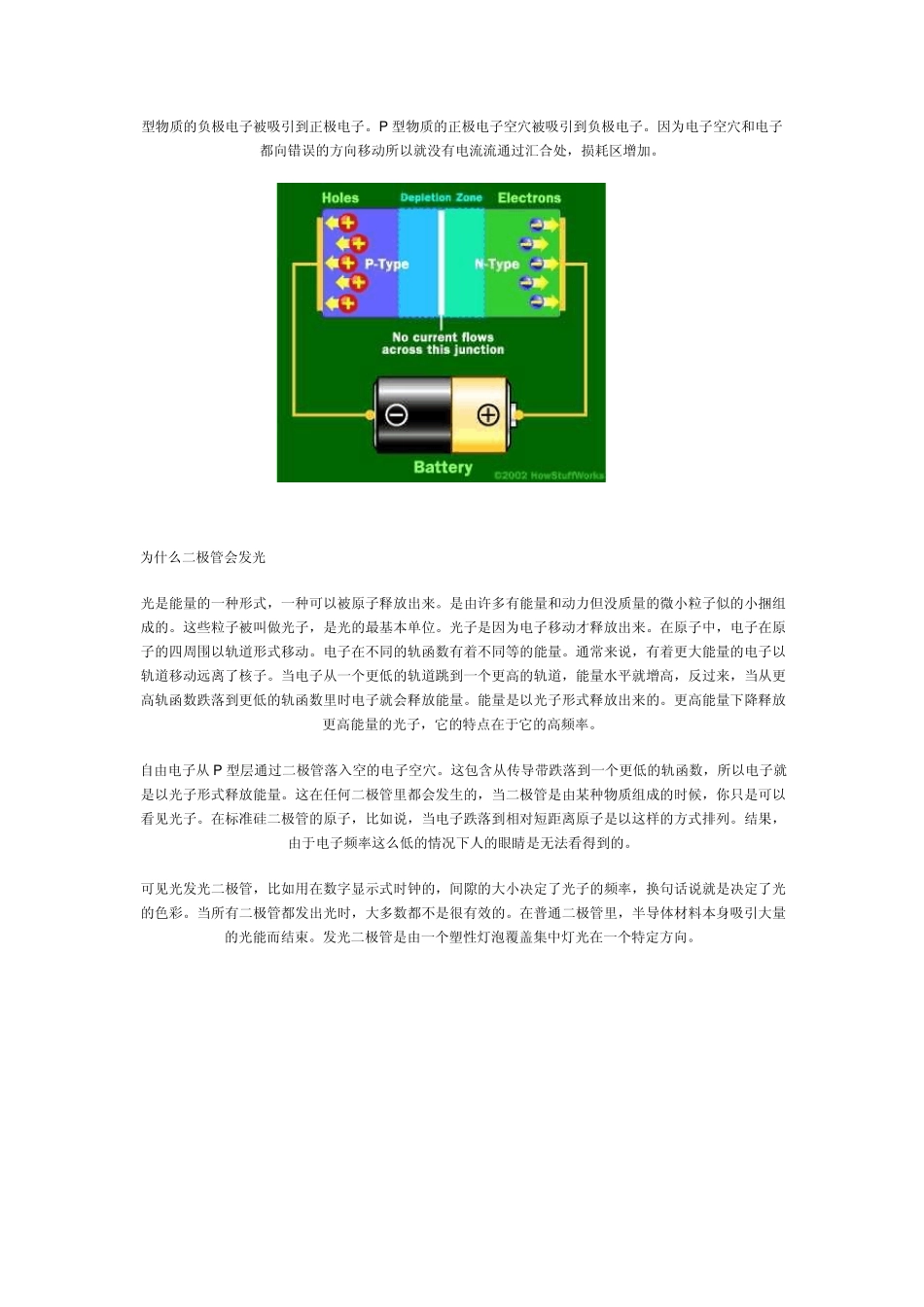

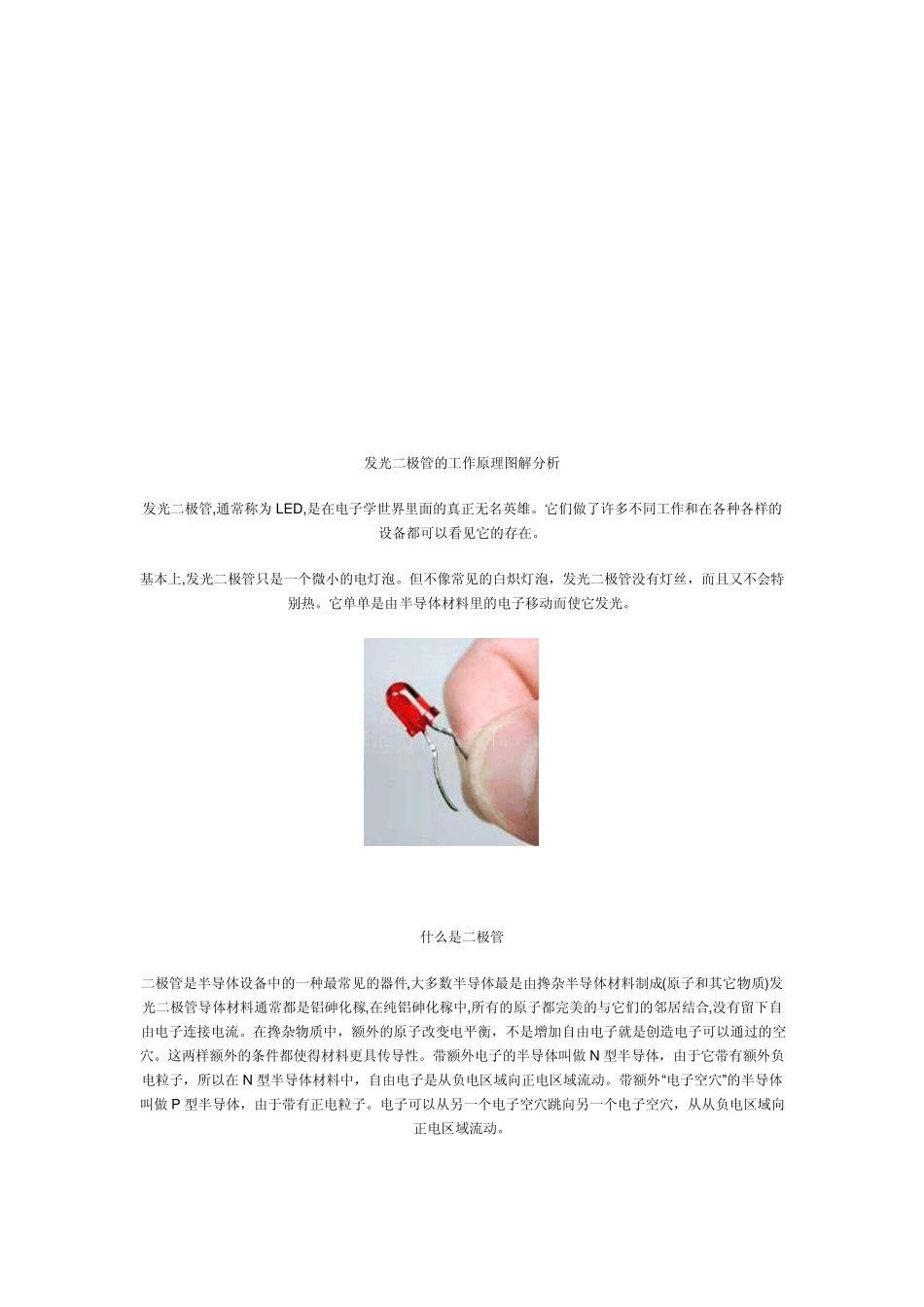

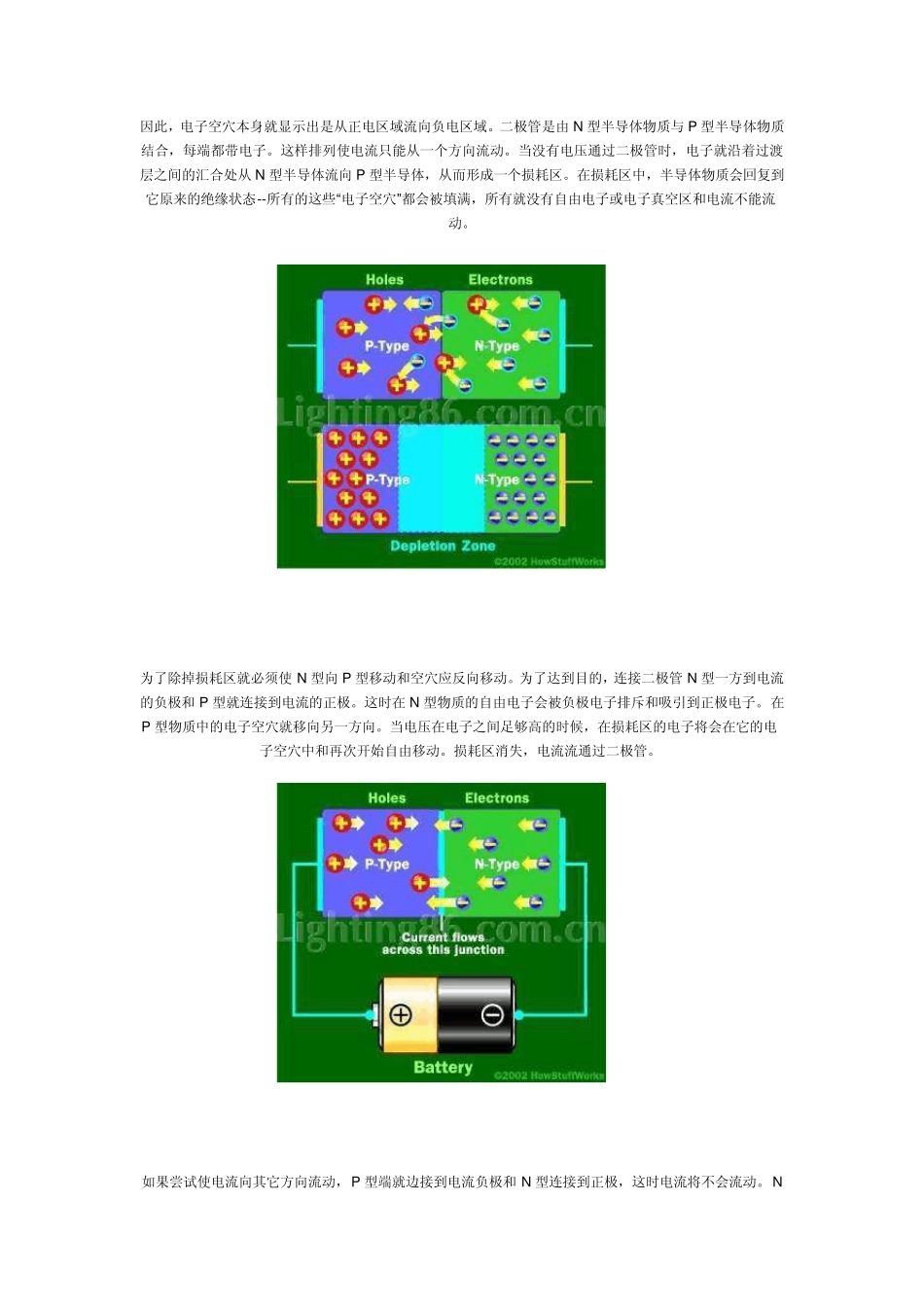

发光二极管的工作原理图解分析 发光二极管,通常称为LED,是在电子学世界里面的真正无名英雄。它们做了许多不同工作和在各种各样的设备都可以看见它的存在。 基本上,发光二极管只是一个微小的电灯泡。但不像常见的白炽灯泡，发光二极管没有灯丝，而且又不会特别热。它单单是由半导体材料里的电子移动而使它发光。 什么是二极管 二极管是半导体设备中的一种最常见的器件,大多数半导体最是由搀杂半导体材料制成(原子和其它物质)发光二极管导体材料通常都是铝砷化稼,在纯铝砷化稼中,所有的原子都完美的与它们的邻居结合,没有留下自由电子连接电流。在搀杂物质中，额外的原子改变电平衡，不是增加自由电子就是创造电子可以通过的空穴。这两样额外的条件都使得材料更具传导性。带额外电子的半导体叫做 N 型半导体，由于它带有额外负电粒子，所以在N 型半导体材料中，自由电子是从负电区域向正电区域流动。带额外“电子空穴”的半导体叫做 P 型半导体，由于带有正电粒子。电子可以从另一个电子空穴跳向另一个电子空穴，从从负电区域向正电区域流动。 因此，电子空穴本身就显示出是从正电区域流向负电区域。二极管是由 N 型半导体物质与 P 型半导体物质结合，每端都带电子。这样排列使电流只能从一个方向流动。当没有电压通过二极管时，电子就沿着过渡层之间的汇合处从N 型半导体流向P 型半导体，从而形成一个损耗区。在损耗区中，半导体物质会回复到它原来的绝缘状态--所有的这些“电子空穴”都会被填满，所有就没有自由电子或电子真空区和电流不能流动。 为了除掉损耗区就必须使 N 型向P 型移动和空穴应反向移动。为了达到目的，连接二极管 N 型一方到电流的负极和 P 型就连接到电流的正极。这时在 N 型物质的自由电子会被负极电子排斥和吸引到正极电子。在P 型物质中的电子空穴就移向另一方向。当电压在电子之间足够高的时候，在损耗区的电子将会在它的电子空穴中和再次开始自由移动。损耗区消失，电流流通过二极管。 如果尝试使电流向其它方向流动，P 型端就边接到电流负极和 N 型连接到正极，这时电流将不会流动。N 型物质的负极电子被吸引到正极电子。P 型物质的正极电子空穴被吸引到负极电子。因为电子空穴和电子都向错误的方向移动所以就没有电流流通过汇合处，损耗区增加。 为什么二极管会发光 光是能量的一种形式，一种可以被原子释放出来。是由许多有能量和动力但没质量的微小粒子似的小捆组成的。这些粒子被...
