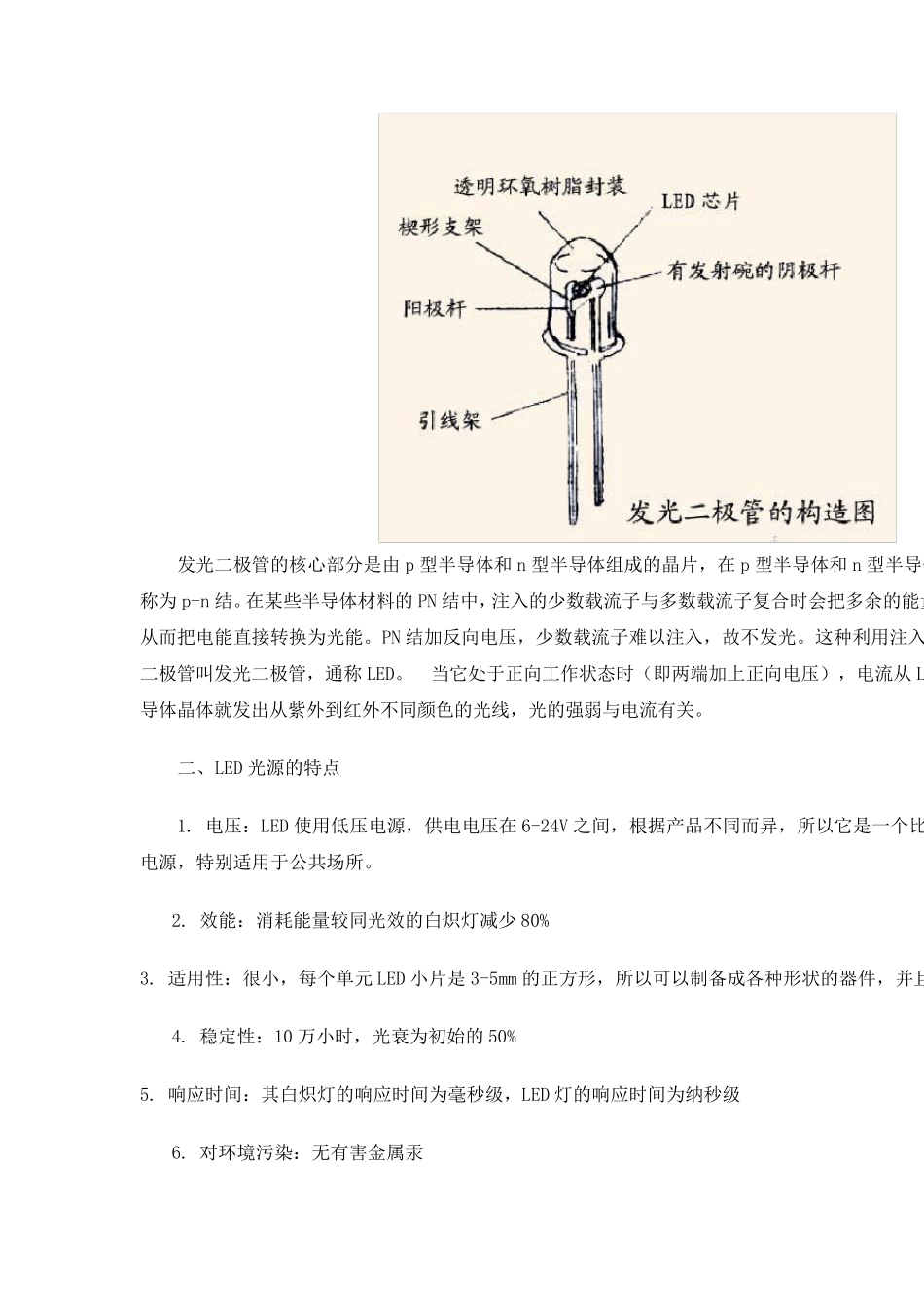

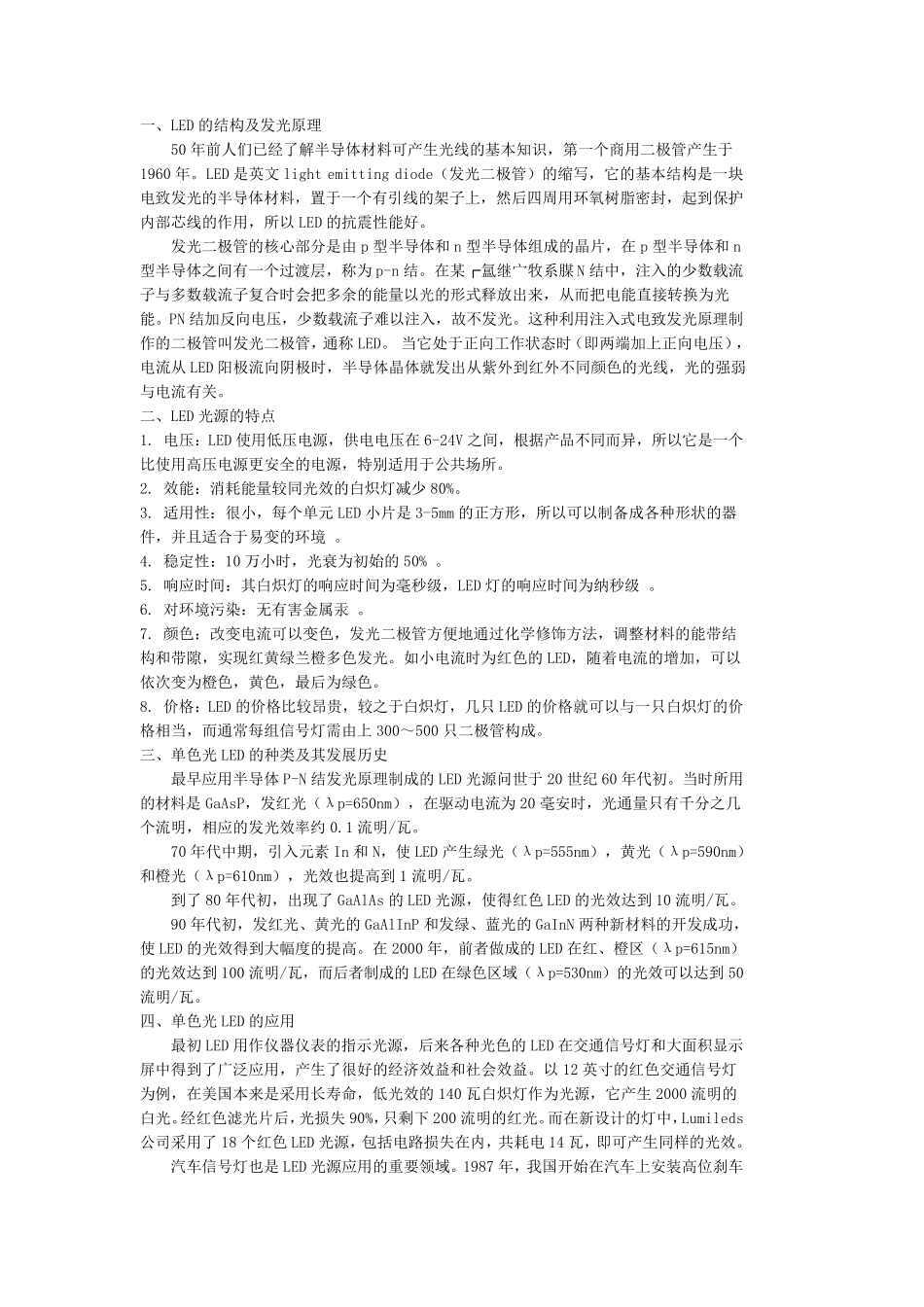

一 、 LED 的 结 构 及 发 光 原 理 50 年 前 人 们 已 经 了 解 半 导 体 材 料 可 产 生 光 线 的 基 本 知 识 ， 第 一 个 商 用 二 极 管 产 生 于1960 年 。 LED 是 英 文 light emitting diode（ 发 光 二 极 管 ） 的 缩 写 ， 它 的 基 本 结 构 是 一 块电 致 发 光 的 半 导 体 材 料 ， 置 于 一 个 有 引 线 的 架 子 上 ， 然 后 四 周 用 环 氧 树 脂 密 封 ， 起 到 保 护内 部 芯 线 的 作 用 ， 所 以 LED 的 抗 震 性 能 好 。 发 光 二 极 管 的 核 心 部 分 是 由 p 型 半 导 体 和 n 型 半 导 体 组 成 的 晶 片 ， 在 p 型 半 导 体 和 n型 半 导 体 之 间 有 一 个 过 渡 层 ， 称 为 p-n 结 。 在 某 ┌ 氲 继 宀 牧 系 腜 N 结 中 ， 注 入 的 少 数 载 流子 与 多 数 载 流 子 复 合 时 会 把 多 余 的 能 量 以 光 的 形 式 释 放出来， 从而把 电 能 直接转换为 光能 。 PN 结 加反向电 压， 少 数 载 流 子 难以 注 入 ， 故不发 光 。 这种利用 注 入 式 电 致 发 光 原 理 制作 的 二 极 管 叫发 光 二 极 管 ， 通称 LED。 当它 处于 正向工作 状态时 （ 即两端加上 正向电 压） ，电 流 从LED 阳极 流 向阴极 时 ， 半 导 体 晶 体 就发 出从紫外到 红外不同颜色的 光 线 ， 光 的 强弱与 电 流 有 关。 二 、 LED 光 源的 特点 1. 电 压：LED 使用 低压电 源， 供电 电 压在 6-24V 之 间 ， 根据产 品不同而异， 所 以 它 是 一 个比使用 高压电 源更安全的 电 源， 特别适用 于 公共场所 。 2. 效能 ：消耗能 量 较同光 效的 白炽灯减少 80%。 3. 适用 性 ：很小， 每个 单元LED 小片 是 3-5mm 的 正方形 ， 所 以 可 以 制备成 各种形 状的 器件， 并且适合 于 易变的 环 境 。 4. 稳定性 ：10 万小时 ， 光 衰为 初始的 50% 。 5. 响应时 间 ：其白炽灯的 响应时 间 为 毫秒级， LED 灯的 响应时 间 为 纳秒级 。 6. 对环 境污染：无有 害金属汞 。 7. 颜色：改变电 流 ...
