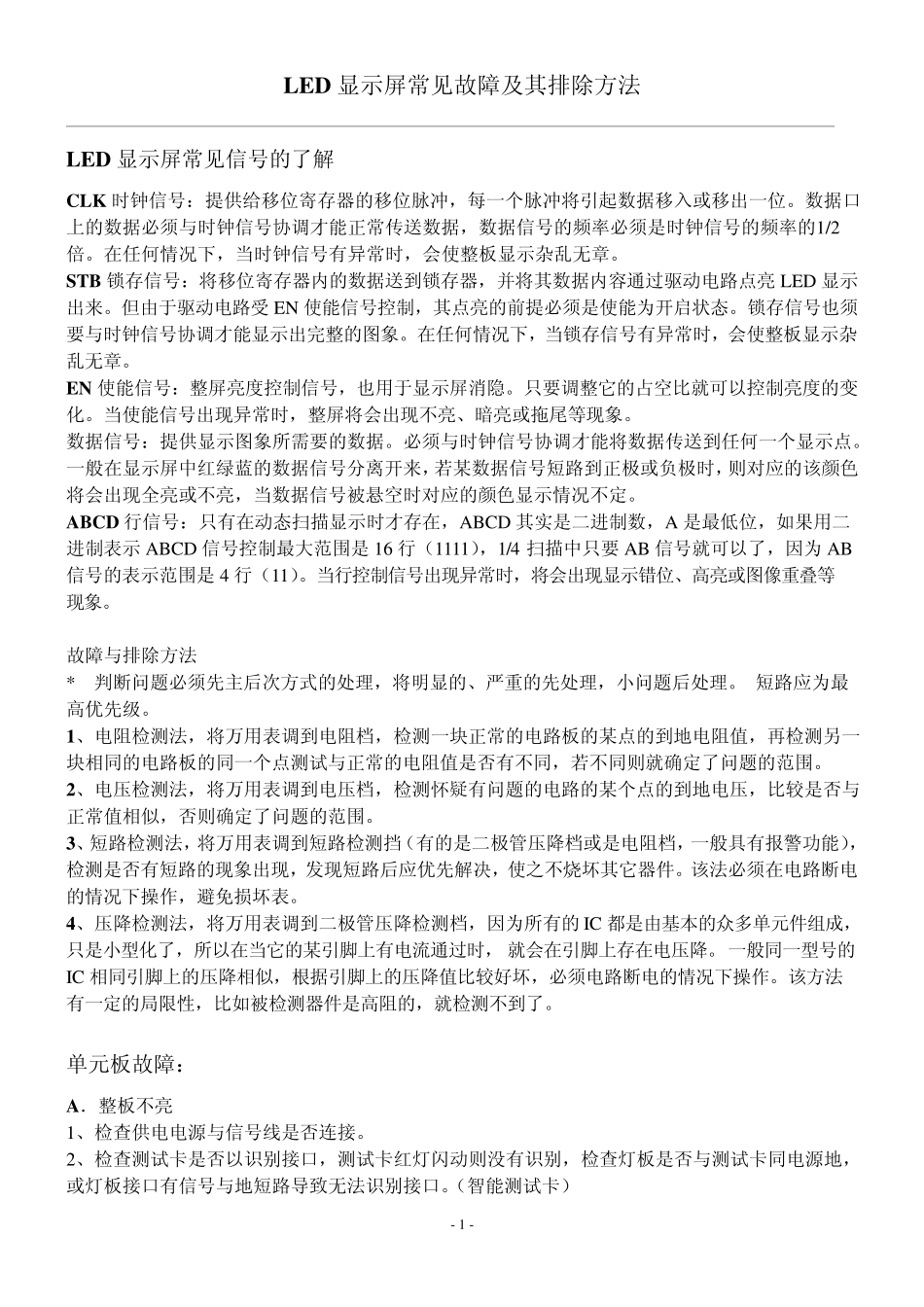

- 1 - LED 显示屏常见故障及其排除方法 LED 显示屏常见信号的了解 CLK 时钟信号：提供给移位寄存器的移位脉冲，每一个脉冲将引起数据移入或移出一位。数据口上的数据必须与时钟信号协调才能正常传送数据，数据信号的频率必须是时钟信号的频率的1/2倍。在任何情况下，当时钟信号有异常时，会使整板显示杂乱无章。 STB 锁存信号：将移位寄存器内的数据送到锁存器，并将其数据内容通过驱动电路点亮LED 显示出来。但由于驱动电路受EN 使能信号控制，其点亮的前提必须是使能为开启状态。锁存信号也须要与时钟信号协调才能显示出完整的图象。在任何情况下，当锁存信号有异常时，会使整板显示杂乱无章。 EN 使能信号：整屏亮度控制信号，也用于显示屏消隐。只要调整它的占空比就可以控制亮度的变化。当使能信号出现异常时，整屏将会出现不亮、暗亮或拖尾等现象。 数据信号：提供显示图象所需要的数据。必须与时钟信号协调才能将数据传送到任何一个显示点。一般在显示屏中红绿蓝的数据信号分离开来，若某数据信号短路到正极或负极时，则对应的该颜色将会出现全亮或不亮，当数据信号被悬空时对应的颜色显示情况不定。 ABCD 行信号：只有在动态扫描显示时才存在，ABCD 其实是二进制数，A 是最低位，如果用二进制表示ABCD 信号控制最大范围是16 行（1111），1/4 扫描中只要AB 信号就可以了，因为AB信号的表示范围是4 行（11）。当行控制信号出现异常时，将会出现显示错位、高亮或图像重叠等现象。 故障与排除方法 * 判断问题必须先主后次方式的处理，将明显的、严重的先处理，小问题后处理。 短路应为最高优先级。 1、电阻检测法，将万用表调到电阻档，检测一块正常的电路板的某点的到地电阻值，再检测另一块相同的电路板的同一个点测试与正常的电阻值是否有不同，若不同则就确定了问题的范围。 2、电压检测法，将万用表调到电压档，检测怀疑有问题的电路的某个点的到地电压，比较是否与正常值相似，否则确定了问题的范围。 3、短路检测法，将万用表调到短路检测挡（有的是二极管压降档或是电阻档，一般具有报警功能），检测是否有短路的现象出现，发现短路后应优先解决，使之不烧坏其它器件。该法必须在电路断电的情况下操作，避免损坏表。 4、压降检测法，将万用表调到二极管压降检测档，因为所有的IC 都是由基本的众多单元件组成，只是小型化了，所以在当它的某引脚上有电流通过时，就会在引脚上存在电压降。一般同一型号...
