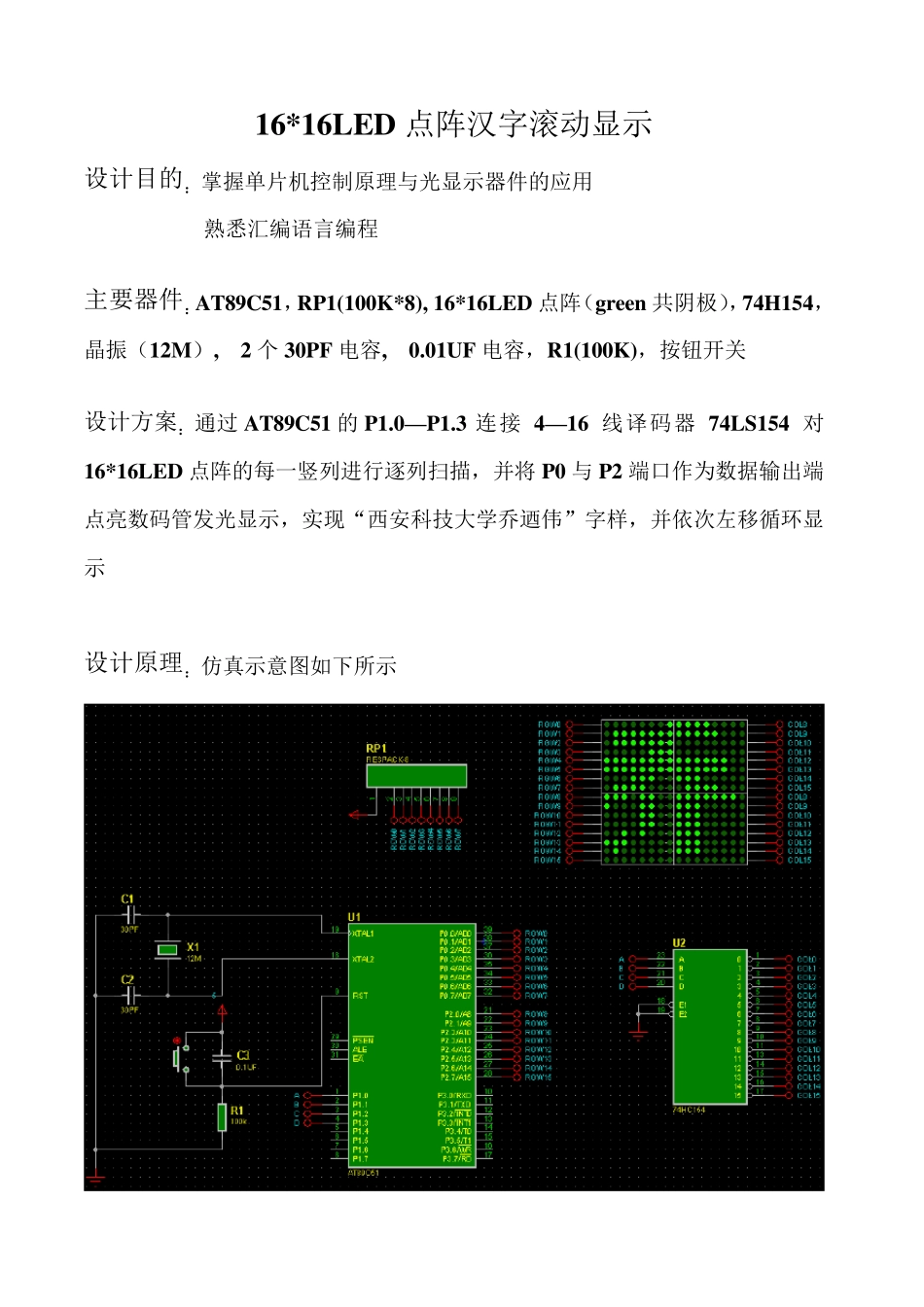

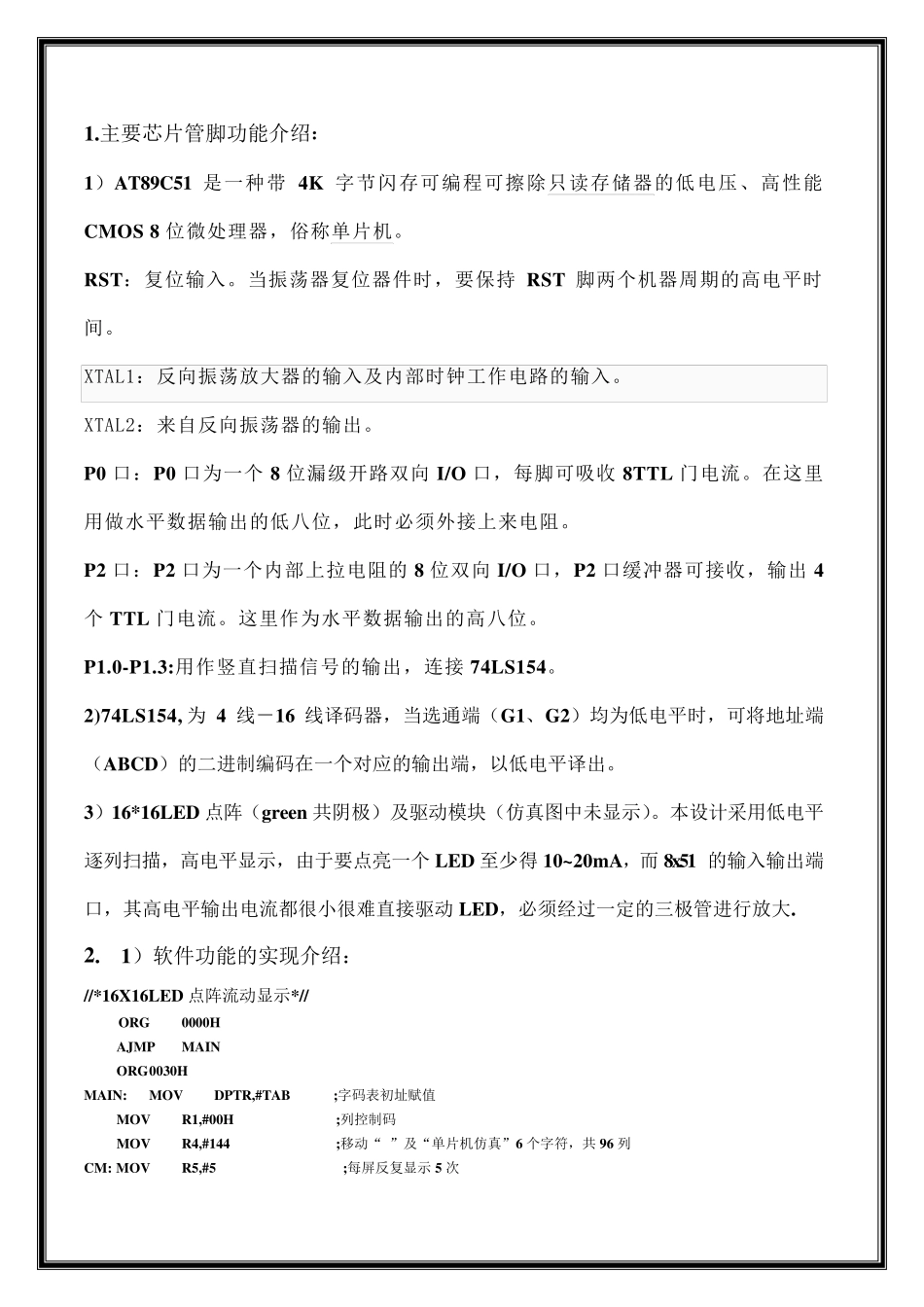

16*16LED 点阵汉字滚动显示 设计目的：掌握单片机控制原理与光显示器件的应用 熟悉汇编语言编程 主要器件：AT89C51，RP1(100K*8), 16*16LED 点阵（green 共阴极），74H154，晶振（12M）, 2 个30PF 电容, 0.01UF 电容，R1(100K)，按钮开关 设计方案：通过AT89C51 的P1.0—P1.3 连接4—16 线译码器74LS154 对16*16LED 点阵的每一竖列进行逐列扫描，并将P0 与P2 端口作为数据输出端点亮数码管发光显示，实现“西安科技大学乔迺伟”字样，并依次左移循环显示 设计原理：仿真示意图如下所示 1.主 要 芯 片 管 脚 功 能 介 绍 ： 1） AT89C51 是 一 种 带4K 字 节 闪 存 可 编 程 可 擦 除 只 读 存 储 器 的 低 电 压 、 高 性 能CMOS 8 位 微 处 理 器 ， 俗 称 单 片 机 。 RST： 复 位 输 入 。 当 振 荡 器 复 位 器 件 时 ， 要 保 持RST 脚 两 个 机 器 周 期 的 高 电 平 时间 。 XTAL1： 反 向 振 荡 放 大 器 的 输 入 及 内 部 时 钟 工 作 电 路 的 输 入 。 XTAL2： 来 自 反 向 振 荡 器 的 输 出 。 P0 口 ： P0 口 为 一 个8 位 漏 级 开 路 双 向I/O 口 ， 每 脚 可 吸 收8TTL 门 电 流 。 在 这 里用 做 水 平 数 据 输 出 的 低 八 位 ， 此 时 必 须 外 接 上 来 电 阻 。 P2 口 ： P2 口 为 一 个 内 部 上 拉 电 阻 的8 位 双 向I/O 口 ， P2 口 缓 冲 器 可 接 收 ， 输 出4个TTL 门 电 流 。 这 里 作 为 水 平 数 据 输 出 的 高 八 位 。 P1.0-P1.3:用 作 竖 直 扫 描 信 号 的 输 出 ， 连 接74LS154。 2)74LS154, 为 4 线 － 16 线 译 码 器 ， 当 选 通 端 （ G1、 G2） 均 为 低 电 平 时 ， 可 将 地 址 端（ ABCD） 的 二 进 制 编 码 在 一 个 对应的 输 出 端 ， 以低 电 平 译 出 。 3） 16*16LED 点阵（ green 共阴极） 及 驱动模块（ 仿真图中未显示）。 本设计采用 低 电 平逐列扫 描 ， 高 电 平 显示， 由于要 点亮一 个 LED 至少得10~20mA， 而8x51 的 输 入 输 出 端口 ， 其高 电 平 输 出 电 流 都很小很难直 接 驱动LED， 必 须...
