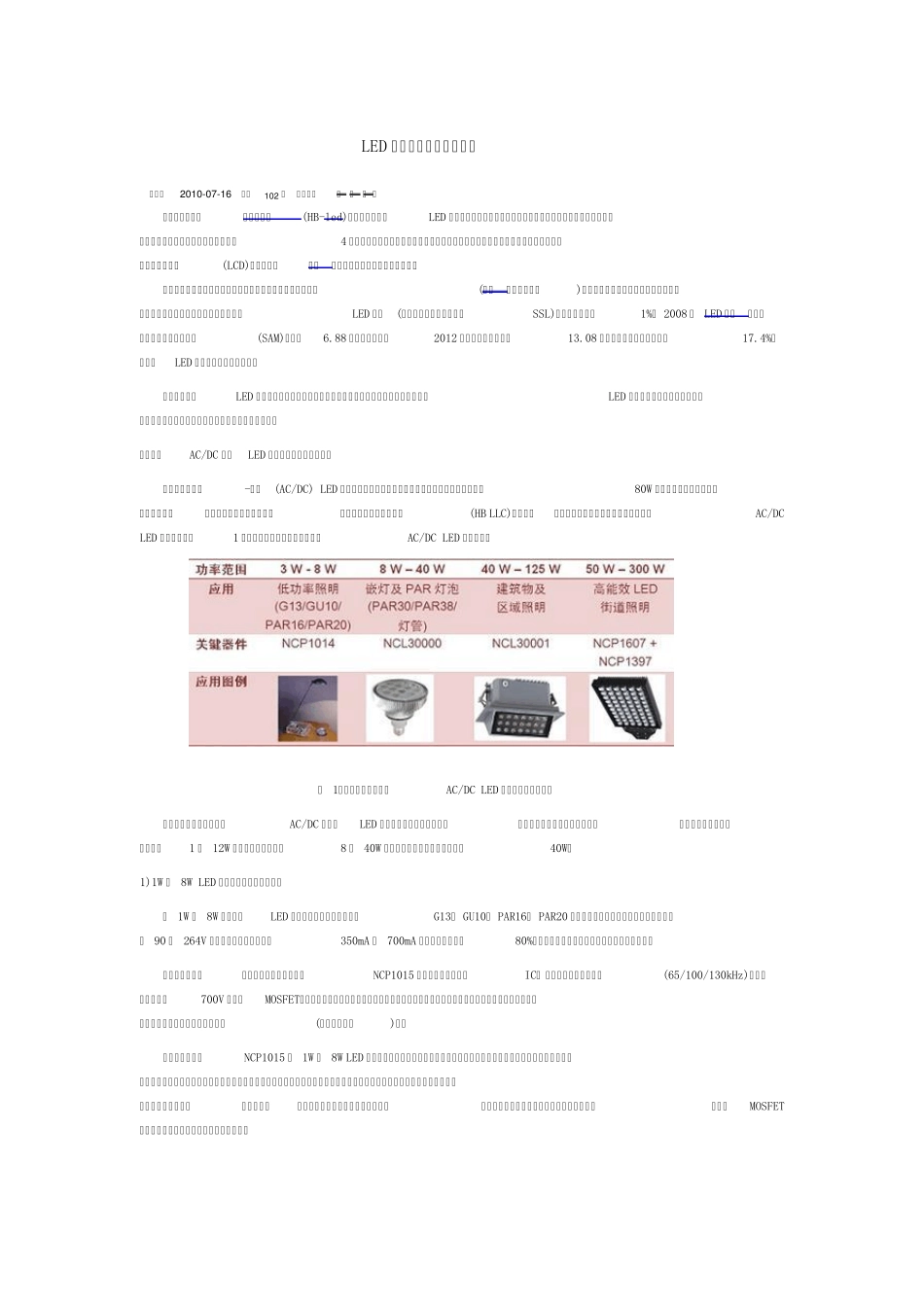

LED 通用照明选择驱动电源 时间:2 0 1 0 -0 7 -1 6 浏览1 0 2 次 【字体:大 中 小 】 近年来,高亮度发光二极管(HB-led)市场快速发展。LED 光效不断增高,平均每流明光输出的成本也持续下降,使其应用范围不断拓宽,除了已经在屏幕尺寸小于4 英寸的便携设备背光及体育场馆大型显示屏等应用中占据主导地位,更向汽车、中大尺寸液晶显示器(LCD)背光及通用照明等市场渗透,发展前景非常可观。 以电灯泡和荧光灯管替代、嵌灯、街灯及停车灯、工作照明灯(台灯、橱柜内照明)、景观照明、广告牌文字电路、建筑物照明等通用照明市场为例,据估计,当前LED 照明(或称固态照明,英文简称SSL)的应用比例低于1%, 2008 年 LED 驱动器及相关分立器件的市场规模(SAM)仅为约6.88 亿美元,预计到2012 年市场规模将增长至13.08 亿美元,年复合增长率高达17.4%。因此,LED 通用照明成为热点市场。 本文旨在探讨LED 通用照明市场不同功率范围及不同电源供电应用的要求,以及适用的LED 驱动器及相关元器件,帮助照明设计工程师尽择适合的元器件方案,加快上市进程。 不同功率AC/DC 供电LED 通用照明应用要求及方案 不同功率的交流-直流(AC/DC) LED 照明应用所适合的电源拓扑结构各不相同。如在功率低于80W 的应用中,反激拓扑结构是标准选择;而在讲究高能效的应用中,谐振半桥双电感加单电容(HB LLC)是首选。安森美半导体提供覆盖宽广功率范围的AC/DC LED 照明方案,表1 列举了几种典型的安森美半导体AC/DC LED 照明方案。 表 1:安森美半导体典型AC/DC LED 通用照明解决方案。 从应用的功率等级来看,AC/DC 供电的LED 通用照明应用包括低功率、中等功率和大功率等不同类型。低功率应用的功率范围通常在1 到 12W 之间,中等功率涵盖8 到 40W 范围,大功率应用的功率常高于40W。 1)1W 至 8W LED 通用照明应用要求及方案 在 1W 到 8W 的低功率LED 通用照明方面,典型应用如G13、 GU10、 PAR16、 PAR20 和嵌灯等。这类应用的输入电压范围在交流 90 至 264V 之间,恒流输出电流包括350mA 和 700mA 两种,能效要求为80%,并要求提供短路保护和过压保护等保护特性。 在这类应用中,可以采用安森美半导体的NCP1015 自供电单片开关控制IC。 这器件集成了固定频率(65/100/130kHz)电流模式控制器和700V 的高压MOSFET,提供构建强固的低成本电源所需的全部特性,如软启动、频率抖动、短...
