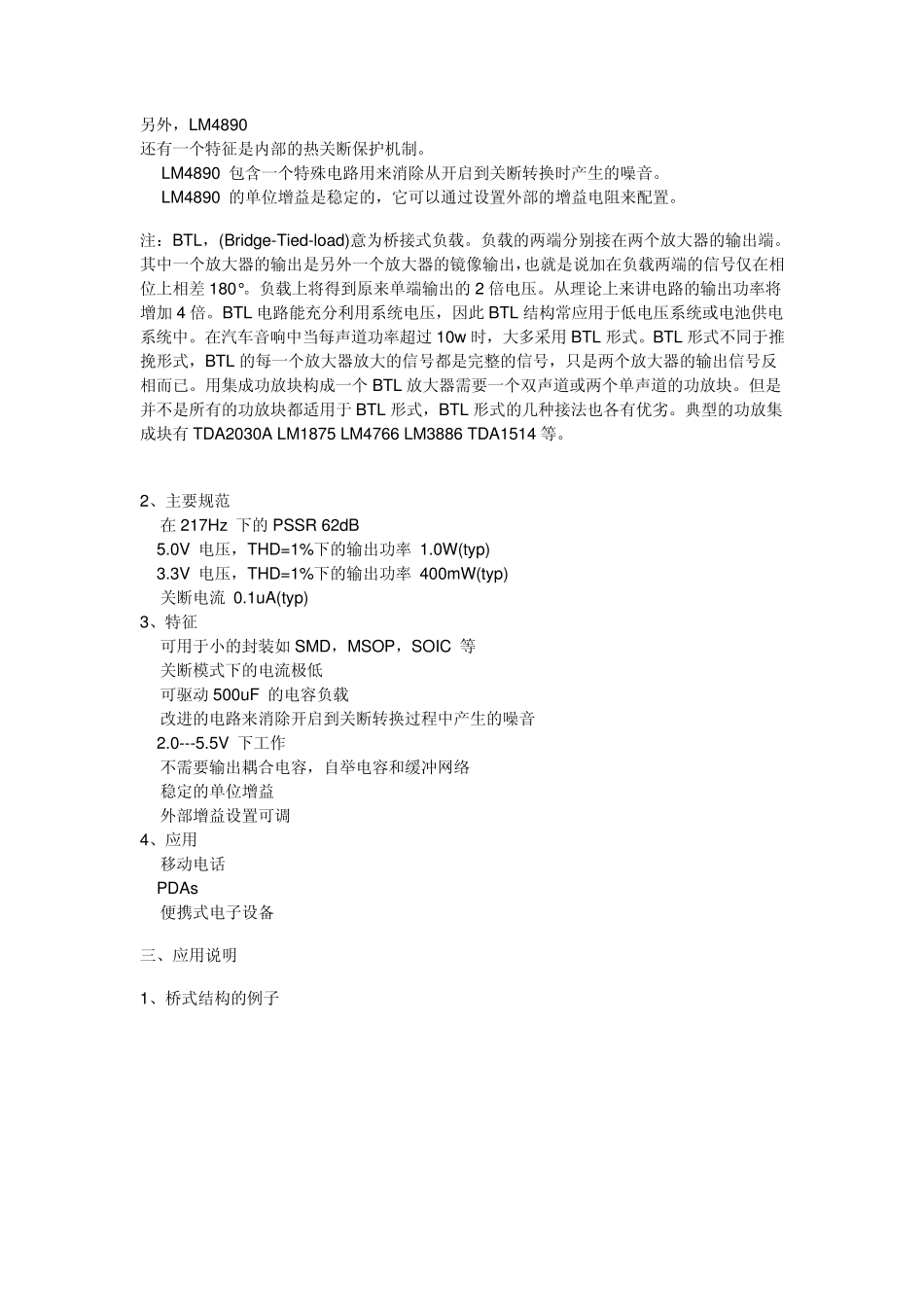

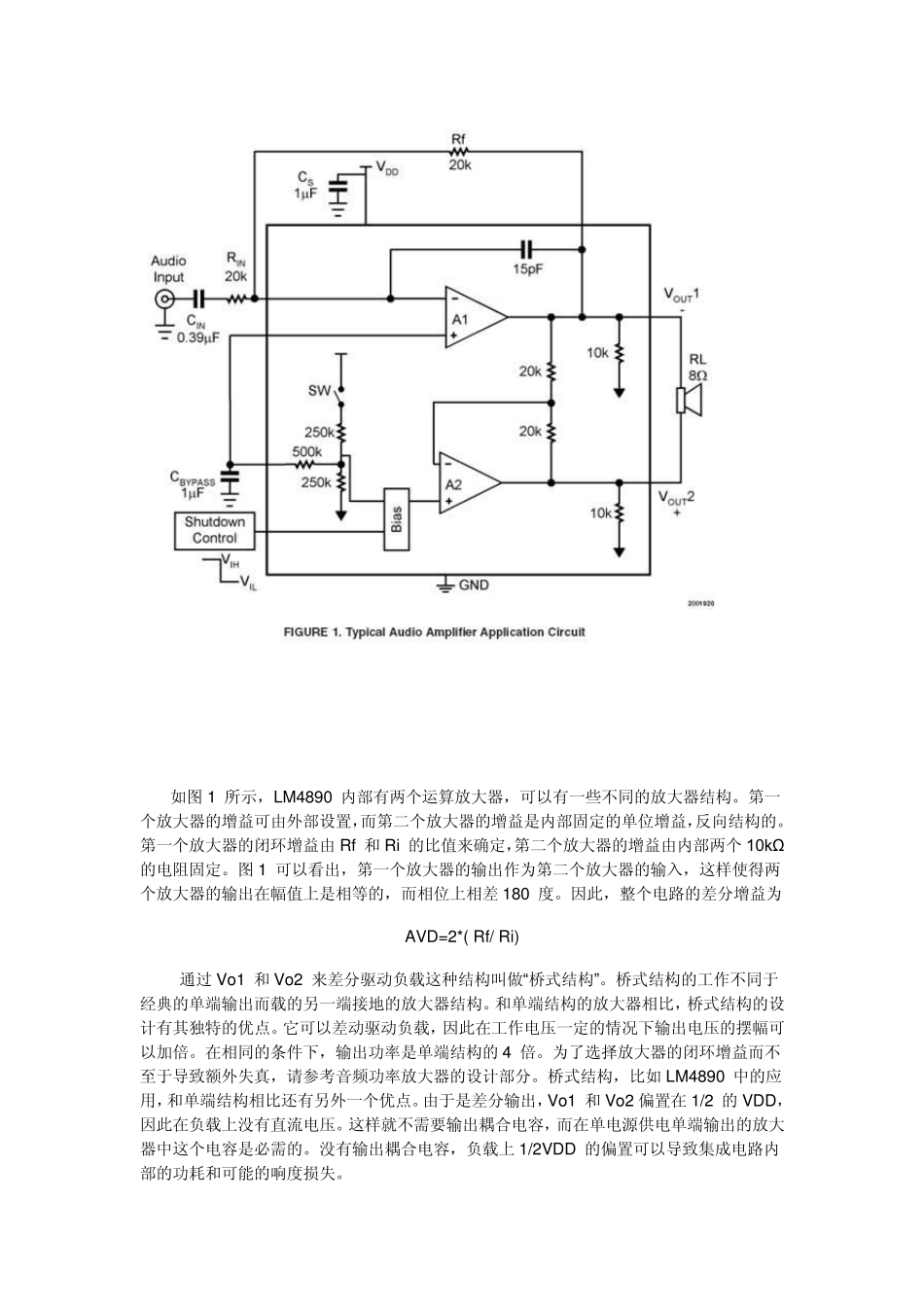

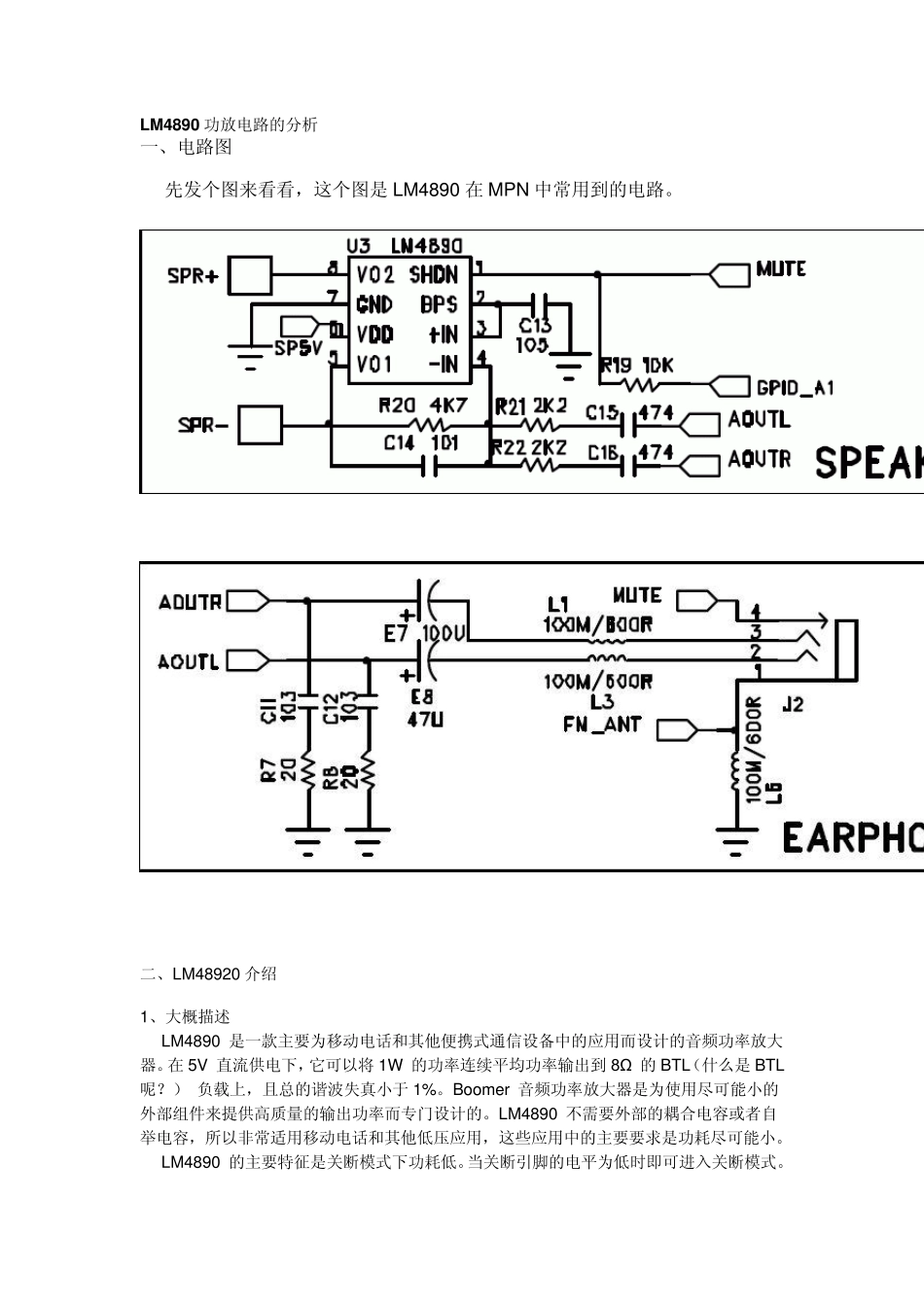

LM 4890 功放电路的分析 一、电路图 先发个图来看看，这个图是 LM4890 在 MPN 中常用到的电路。 二、LM48920 介绍 1、大概描述 LM4890 是一款主要为移动电话和其他便携式通信设备中的应用而设计的音频功率放大器。在 5V 直流供电下，它可以将 1W 的功率连续平均功率输出到 8Ω 的BTL（什么是 BTL呢？） 负载上，且总的谐波失真小于 1%。Boomer 音频功率放大器是为使用尽可能小的外部组件来提供高质量的输出功率而专门设计的。LM4890 不需要外部的耦合电容或者自举电容，所以非常适用移动电话和其他低压应用，这些应用中的主要要求是功耗尽可能小。 LM4890 的主要特征是关断模式下功耗低。当关断引脚的电平为低时即可进入关断模式。另外，LM4890 还有一个特征是内部的热关断保护机制。 LM4890 包含一个特殊电路用来消除从开启到关断转换时产生的噪音。 LM4890 的单位增益是稳定的，它可以通过设置外部的增益电阻来配置。 注：BTL，(Bridge-Tied-load)意为桥接式负载。负载的两端分别接在两个放大器的输出端。其中一个放大器的输出是另外一个放大器的镜像输出，也就是说加在负载两端的信号仅在相位上相差 180°。负载上将得到原来单端输出的 2 倍电压。从理论上来讲电路的输出功率将增加 4 倍。BTL 电路能充分利用系统电压，因此 BTL 结构常应用于低电压系统或电池供电系统中。在汽车音响中当每声道功率超过 10w 时，大多采用 BTL 形式。BTL 形式不同于推挽形式，BTL 的每一个放大器放大的信号都是完整的信号，只是两个放大器的输出信号反相而已。用集成功放块构成一个 BTL 放大器需要一个双声道或两个单声道的功放块。但是并不是所有的功放块都适用于 BTL 形式，BTL 形式的几种接法也各有优劣。典型的功放集成块有 TDA2030A LM1875 LM4766 LM3886 TDA1514 等。 2、主要规范 在 217Hz 下的 PSSR 62dB 5.0V 电压，THD=1%下的输出功率 1.0W(typ) 3.3V 电压，THD=1%下的输出功率 400mW(typ) 关断电流 0.1uA(typ) 3、特征 可用于小的封装如 SMD，MSOP，SOIC 等 关断模式下的电流极低 可驱动 500uF 的电容负载 改进的电路来消除开启到关断转换过程中产生的噪音 2.0---5.5V 下工作 不需要输出耦合电容，自举电容和缓冲网络 稳定的单位增益 外部增益设置可调 4、应用 移动电话 PDAs 便携式电子设备 三、应用说明 1、桥式结构的例子 如图1 所示，LM4890 内部...
