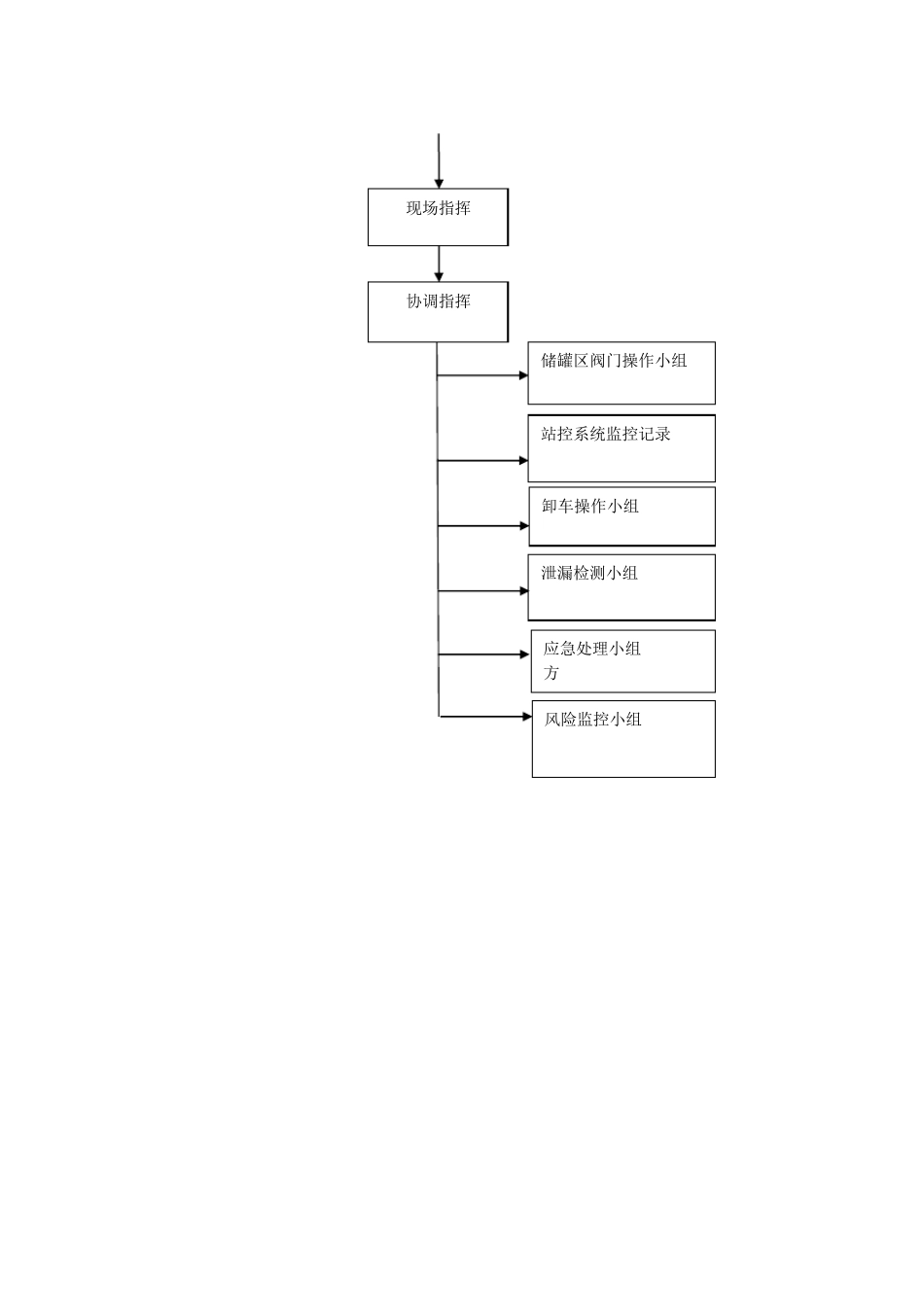

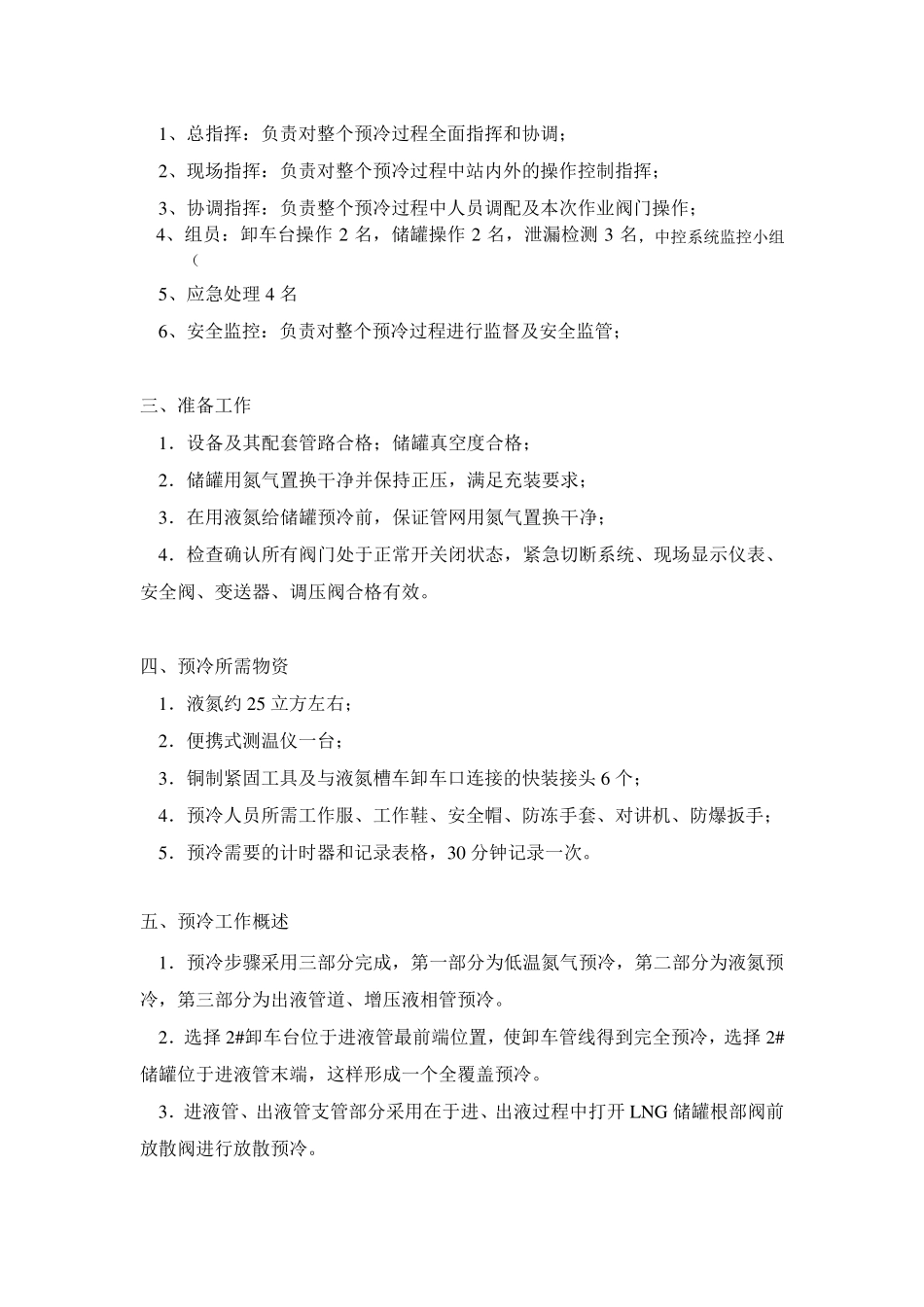

LNG 气化站储罐预冷方案 一、目的:检验和测试低温设备和管道的低温性能,包括: 1 .检验低温材料质量是否合格; 2 .检验焊接质量; 3 .检验管道冷缩量和管托支撑变化; 4 .检验低温阀门的密封性; 5 .检验储罐是否达到工作状态,测试储罐真空性能。 二、人员分工及组织架构 总指挥 站控系统监控记录 储罐区阀门操作小组 卸车操作小组 应急处理小组 方 协调指挥 现场指挥 风险监控小组 泄漏检测小组 1、总指挥:负责对整个预冷过程全面指挥和协调; 2、现场指挥:负责对整个预冷过程中站内外的操作控制指挥; 3、协调指挥:负责整个预冷过程中人员调配及本次作业阀门操作; 4、组员:卸车台操作 2 名,储罐操作 2 名,泄漏检测 3 名,中控系统监控小组( 5、应急处理 4 名 6、安全监控:负责对整个预冷过程进行监督及安全监管; 三、准备工作 1.设备及其配套管路合格;储罐真空度合格; 2.储罐用氮气置换干净并保持正压,满足充装要求; 3.在用液氮给储罐预冷前,保证管网用氮气置换干净; 4.检查确认所有阀门处于正常开关闭状态,紧急切断系统、现场显示仪表、安全阀、变送器、调压阀合格有效。 四、预冷所需物资 1.液氮约 25 立方左右; 2.便携式测温仪一台; 3.铜制紧固工具及与液氮槽车卸车口连接的快装接头 6 个; 4.预冷人员所需工作服、工作鞋、安全帽、防冻手套、对讲机、防爆扳手; 5.预冷需要的计时器和记录表格,30 分钟记录一次。 五、预冷工作概述 1.预冷步骤采用三部分完成,第一部分为低温氮气预冷,第二部分为液氮预冷,第三部分为出液管道、增压液相管预冷。 2.选择 2#卸车台位于进液管最前端位置,使卸车管线得到完全预冷,选择 2#储罐位于进液管末端,这样形成一个全覆盖预冷。 3.进液管、出液管支管部分采用在于进、出液过程中打开 LNG 储罐根部阀前放散阀进行放散预冷。 4.BOG 管道预冷采用进液预冷过程中开启LNG 储罐BOG 阀门,开启气化器后放散阀进行预冷。 六、预冷主要步骤 1.先用低温氮气预冷 (1)检查卸车软管完好状况,管内无雨水、垃圾等杂物,软管连接到槽车上,并检查连接是否牢固; (2)将液氮槽车压力升高至0.5MPa,打开槽车气相阀门,检查软管连接处有无泄漏; (3)开启卸车台液相、气相连通阀(??),打开卸车台进液阀(??),开启要预冷储罐下进液(??)、开启储罐放散阀(??)、开启储罐溢流阀(??),使...
