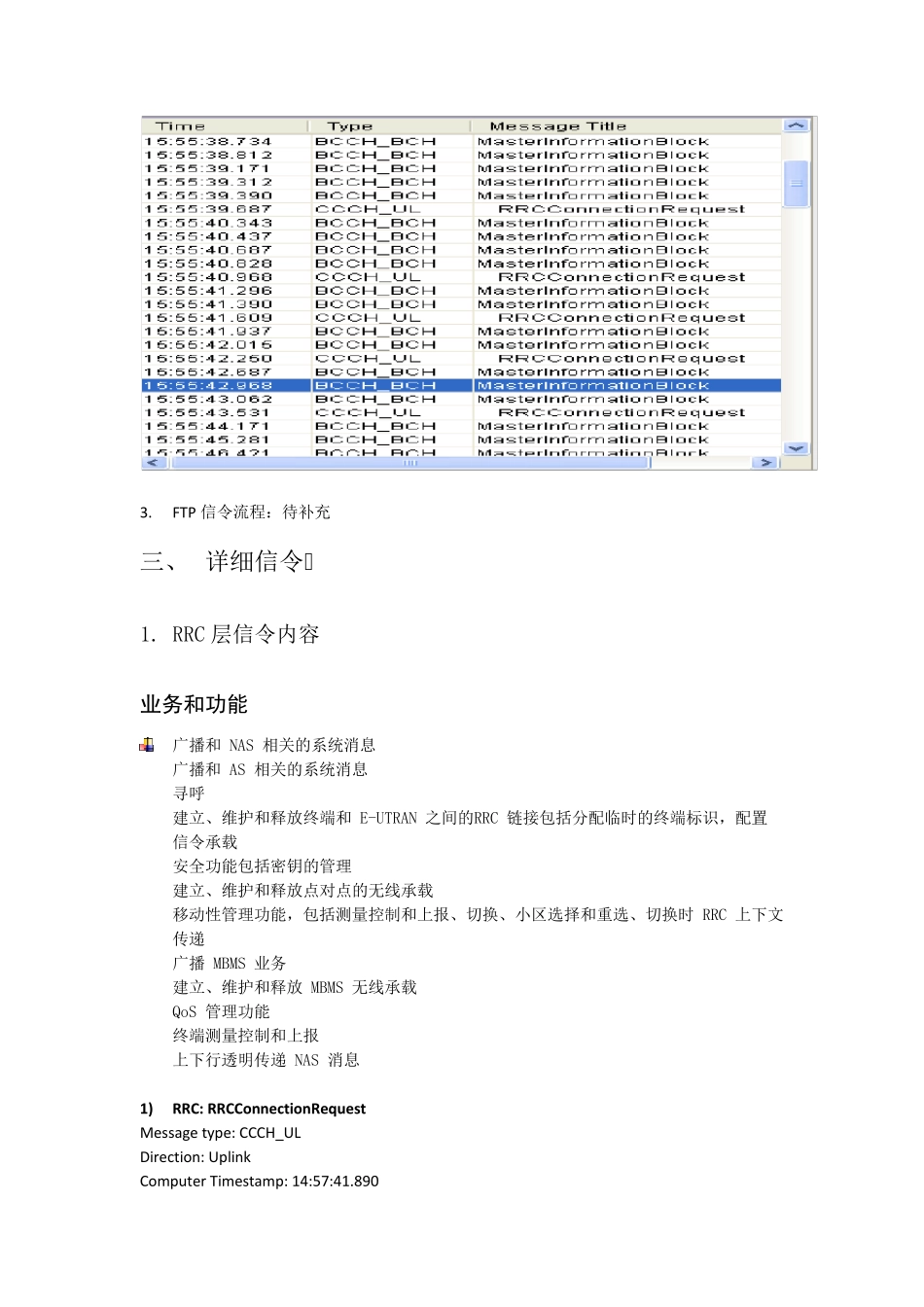

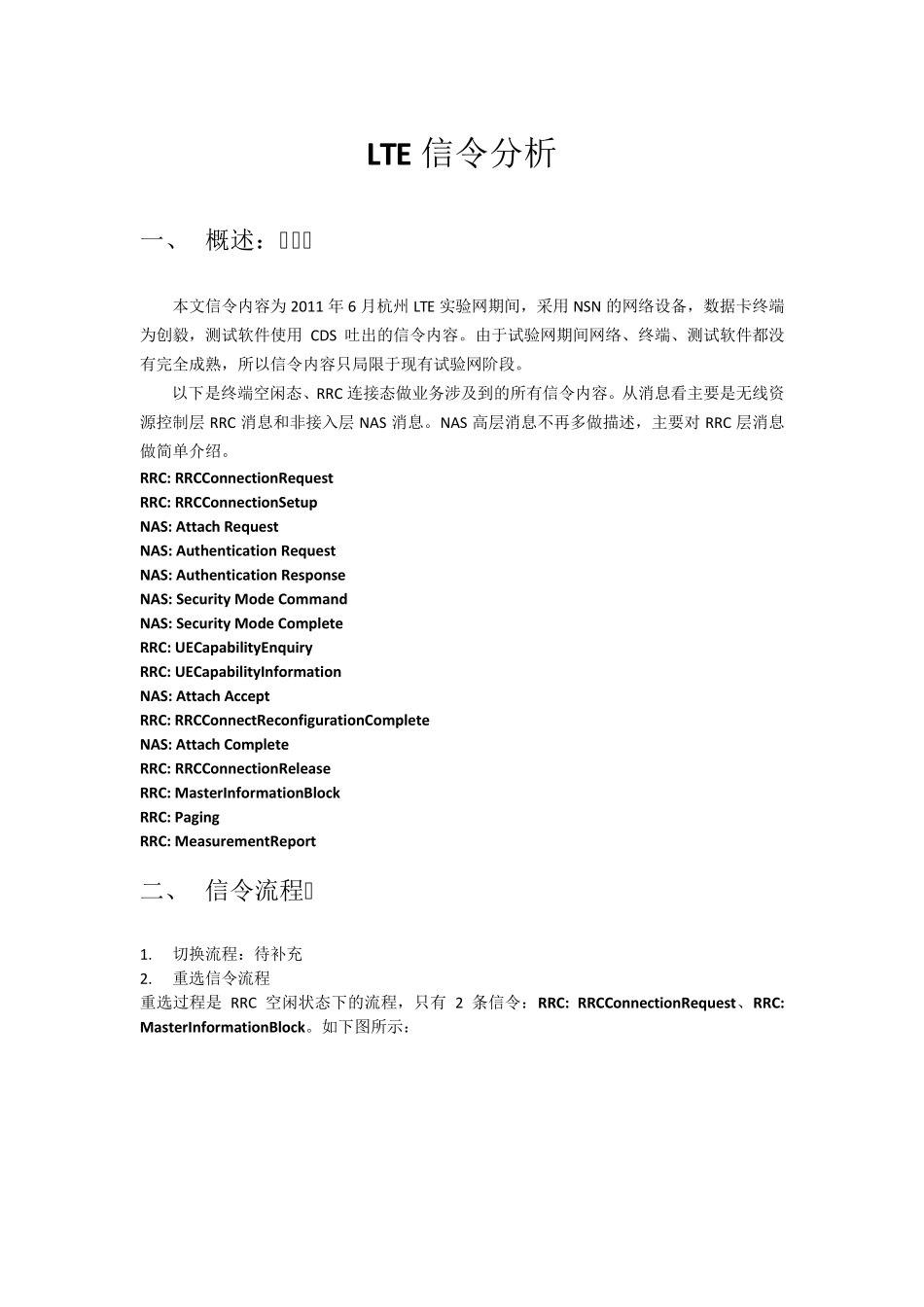

LTE 信令分析 一、 概述： 本文信令内容为 2011 年 6 月杭州 LTE 实验网期间，采用 NSN 的网络设备，数据卡终端为创毅，测试软件使用 CDS 吐出的信令内容。由于试验网期间网络、终端、测试软件都没有完全成熟，所以信令内容只局限于现有试验网阶段。 以下是终端空闲态、RRC 连接态做业务涉及到的所有信令内容。从消息看主要是无线资源控制层 RRC 消息和非接入层 NAS 消息。NAS 高层消息不再多做描述，主要对 RRC 层消息做简单介绍。 RRC: RRCConnectionRequest RRC: RRCConnectionSetup NAS: Attach Request NAS: Authentication Request NAS: Authentication Response NAS: Security Mode Command NAS: Security Mode Complete RRC: UECapabilityEnquiry RRC: UECapabilityInformation NAS: Attach Accept RRC: RRCConnectReconfigurationComplete NAS: Attach Complete RRC: RRCConnectionRelease RRC: MasterInformationBlock RRC: Paging RRC: MeasurementReport 二、 信令流程 1. 切换流程：待补充 2. 重选信令流程 重选过程是 RRC 空闲状态下的流程，只有 2 条信令：RRC: RRCConnectionRequest、RRC: MasterInformationBlock。如下图所示： 3. FTP 信令流程：待补充 三、 详细信令 1. RRC 层信令内容 业务和功能 广播和 NAS 相关的系统消息 广播和 AS 相关的系统消息 寻呼 建立、维护和释放终端和 E-UTRAN 之间的RRC 链接包括分配临时的终端标识，配置 信令承载 安全功能包括密钥的管理 建立、维护和释放点对点的无线承载 移动性管理功能，包括测量控制和上报、切换、小区选择和重选、切换时 RRC 上下文 传递 广播 MBMS 业务 建立、维护和释放 MBMS 无线承载 QoS 管理功能 终端测量控制和上报 上下行透明传递 NAS 消息 1) RRC: RRCConnectionRequ est Message type: CCCH_UL Direction: Uplink Computer Timestamp: 14:57:41.890 uL-CCCH-Message message c1 rrcConnectionRequest criticalExtensions rrcConnectionRequest-r8 ue- Identity randomValue: 1101110111011101110111011101110111011101 establishmentCause : mo-Signalling spare : 0 5D DD DD DD DD D6 主要内容：终端身份、建立原因。 2) RRC: RRCConnectionSetu p Message type: CCCH_DL Direction: Dow...
