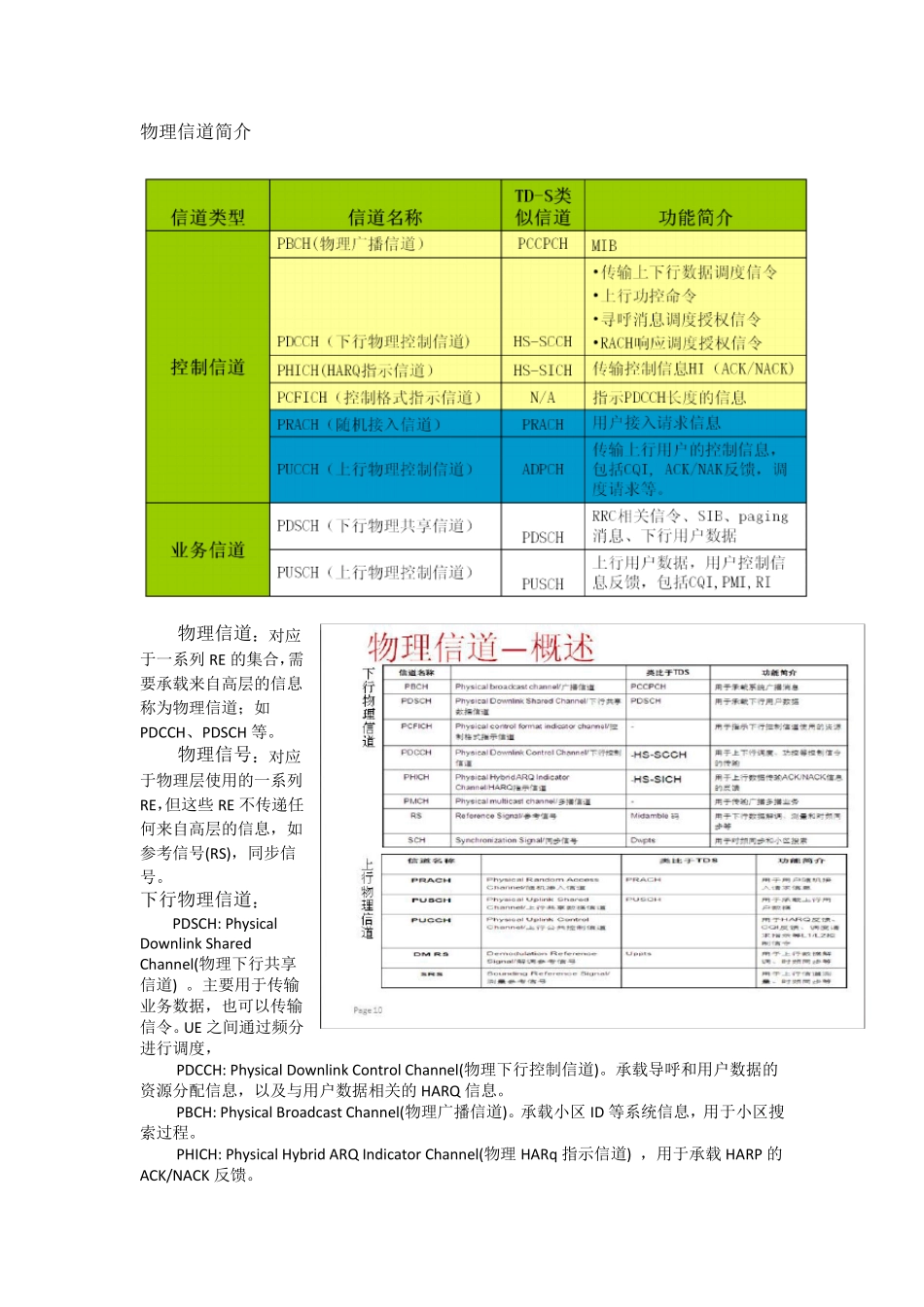

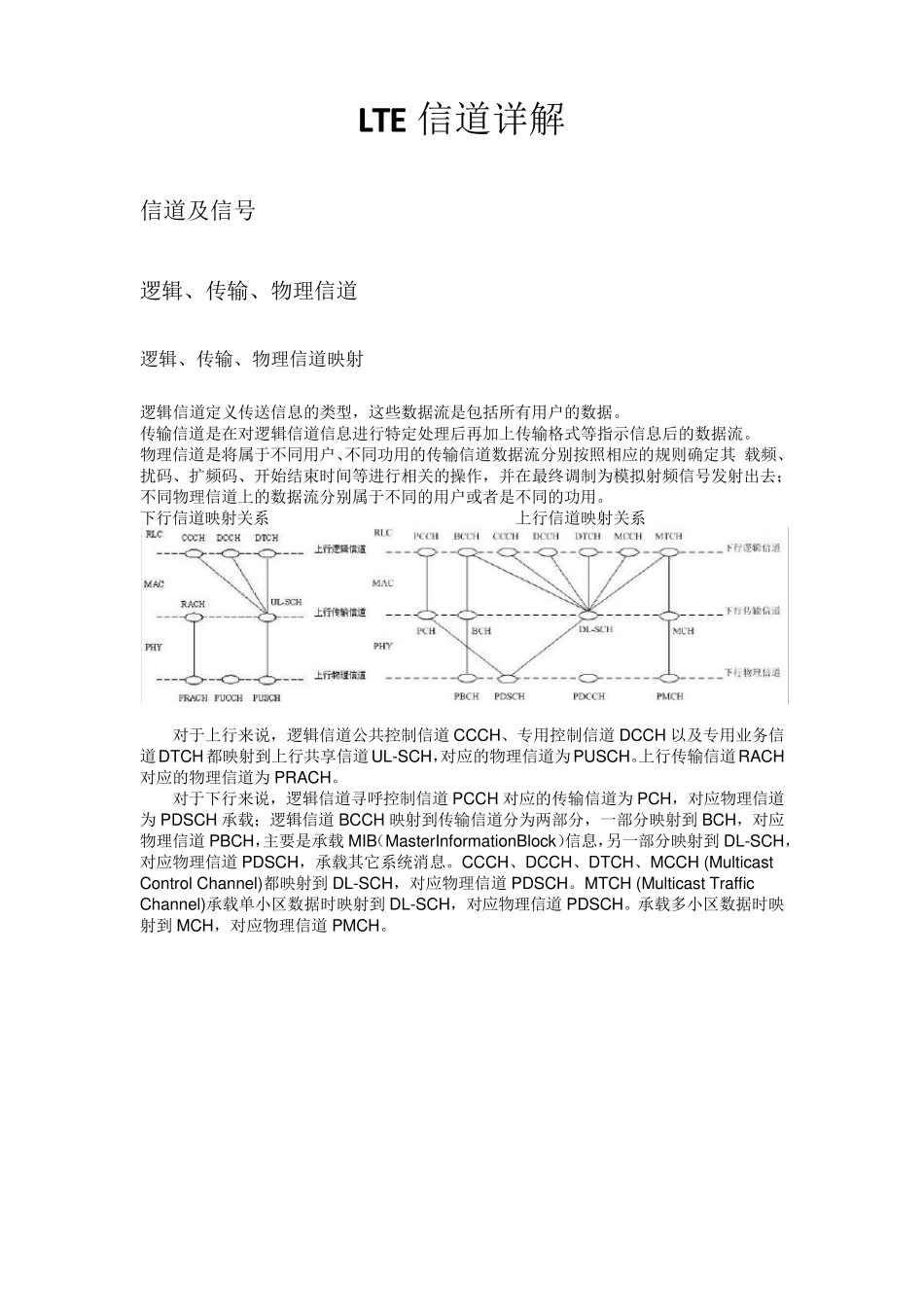

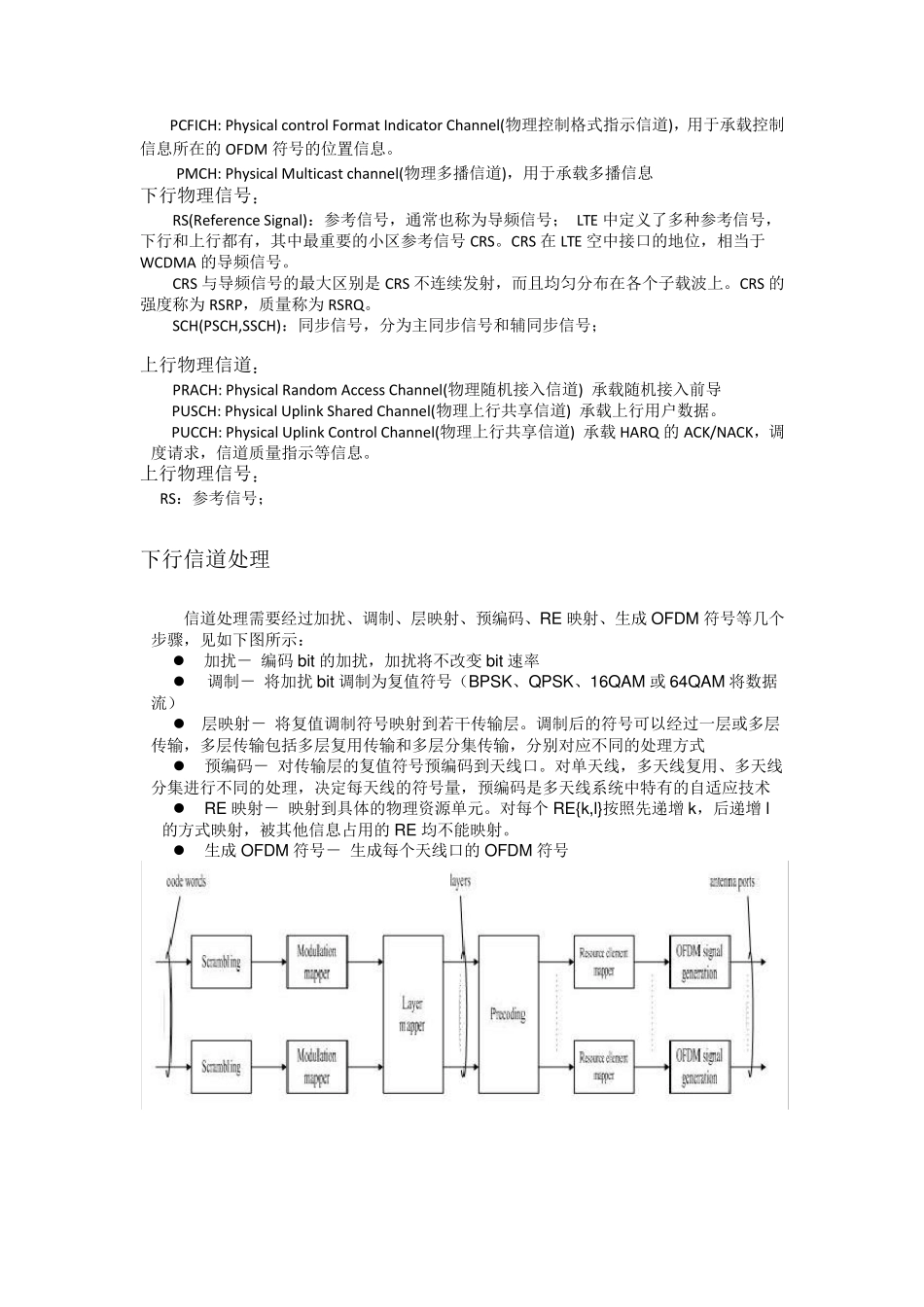

LTE 信道详解 信道及信号 逻辑、传输、物理信道 逻辑、传输、物理信道映射 逻辑信道定义传送信息的类型，这些数据流是包括所有用户的数据。 传输信道是在对逻辑信道信息进行特定处理后再加上传输格式等指示信息后的数据流。 物理信道是将属于不同用户、不同功用的传输信道数据流分别按照相应的规则确定其 载频、 扰码、扩频码、开始结束时间等进行相关的操作，并在最终调制为模拟射频信号发射出去； 不同物理信道上的数据流分别属于不同的用户或者是不同的功用。 下行信道映射关系 上行信道映射关系 对于上行来说，逻辑信道公共控制信道CCCH、专用控制信道DCCH 以及专用业务信道DTCH都映射到上行共享信道UL-SCH，对应的物理信道为PUSCH。上行传输信道RACH对应的物理信道为 PRACH。 对于下行来说，逻辑信道寻呼控制信道PCCH 对应的传输信道为 PCH，对应物理信道为 PDSCH 承载；逻辑信道BCCH 映射到传输信道分为两部分，一部分映射到 BCH，对应物理信道PBCH，主要是承载 MIB（MasterInformationBlock）信息，另一部分映射到 DL-SCH，对应物理信道PDSCH，承载其它系统消息。CCCH、DCCH、DTCH、MCCH (Mu lticast Control Channel)都映射到 DL-SCH，对应物理信道PDSCH。MTCH (Mu lticast Traffic Channel)承载单小区数据时映射到 DL-SCH，对应物理信道PDSCH。承载多小区数据时映射到 MCH，对应物理信道PMCH。 物理信道简介 物理信道：对应于一系列RE 的集合，需要承载来自高层的信息称为物理信道；如PDCCH、PDSCH 等。 物理信号：对应于物理层使用的一系列RE，但这些 RE 不传递任何来自高层的信息，如参考信号(RS)，同步信号。 下行物理信道： PDSCH: Physical Downlink Shared Channel(物理下行共享信道) 。主要用于传输业务数据，也可以传输信令。UE 之间通过频分进行调度， PDCCH: Physical Downlink Control Channel(物理下行控制信道)。承载导呼和用户数据的资源分配信息，以及与用户数据相关的HARQ 信息。 PBCH: Physical Broadcast Channel(物理广播信道)。承载小区 ID 等系统信息，用于小区搜索过程。 PHICH: Physical Hybrid ARQ Indicator Channel(物理HARq 指示信道) ，用于承载HARP 的ACK/NACK 反馈。 PCFICH: Physical control Format Indicator Channel(物理控制格式指示信道)，用于承载控制信息所在的OFDM 符号的位置信息。 PMCH: Physical Multicas...
