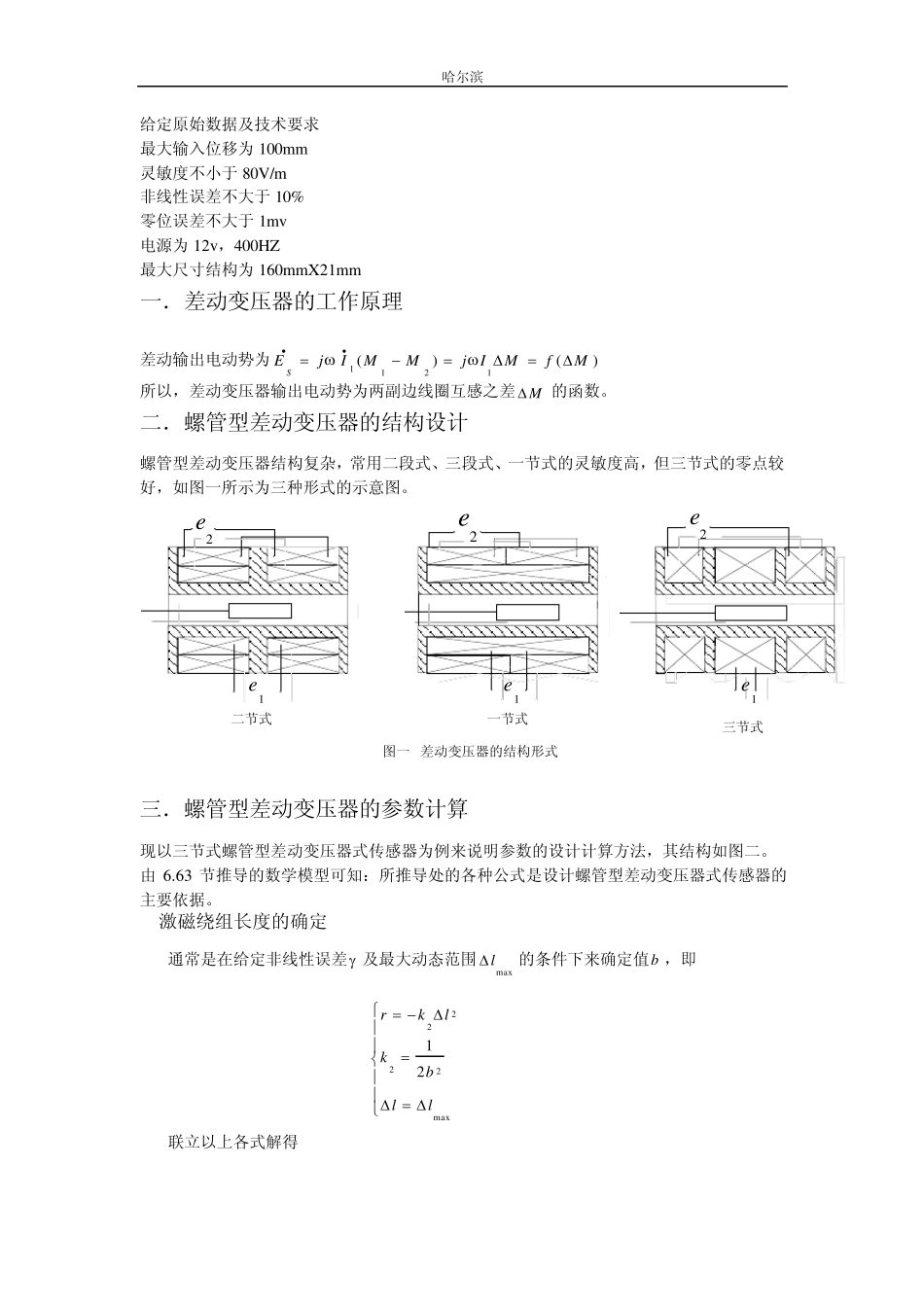

哈尔滨 给定原始数据及技术要求 最大输入位移为100mm 灵敏度不小于80V/m 非线性误差不大于10% 零位误差不大于1mv 电源为12v,400HZ 最大尺寸结构为160mmX21mm 一.差动变压器的工作原理 差动输出电动势为)()(1211MfMIjMMIjES 所以,差动变压器输出电动势为两副边线圈互感之差M的函数。 二.螺管型差动变压器的结构设计 螺管型差动变压器结构复杂,常用二段式、三段式、一节式的灵敏度高,但三节式的零点较好,如图一所示为三种形式的示意图。 1e2e2e2e1e1e二节式一节式三节式图一 差动变压器的结构形式 三.螺管型差动变压器的参数计算 现以三节式螺管型差动变压器式传感器为例来说明参数的设计计算方法,其结构如图二。 由 6.63 节推导的数学模型可知:所推导处的各种公式是设计螺管型差动变压器式传感器的主要依据。 1.激磁绕组长度的确定 通常是在给定非线性误差 及最大动态范围maxl的条件下来确定值b ,即 max222221llbklkr 联立以上各式解得 哈尔滨 2maxlb 。,求得,取1000.0,24.2b%100.12maxkcmcml 2.衔铁的长度cl 的确定 由结构图二的几何尺寸关系可知,铁芯的长度为: 212lbdllc 式中1l 、2l --衔铁在两个副边绕组m 中的长度; d --初次线圈间骨架厚度; b --原边线圈的长度; m --两副边绕组长度。 初始状态时有021lll,则衔铁的长度由图二的几何尺寸有 bdllbdllc)(22000 设计时,一般取bl0,故有dblc23,通常取bd ,则 blc3 由一中式求得为b=2.24cm,求得为cl =6.72cm。 1. 副边线圈长度的确定 设:(1)衔铁插入到两个副边绕组的长度分别为1l 、2l ,且在初始状态时: 021lll;(2)最大动态范围maxl为已知给定值。则max0llm应该成立,才能保证衔铁工作时不会超出线圈以外。一般取bl0,则 maxlbm 式中, —保证在最大动态范围maxl时衔铁仍不会超出线圈之外的保险余量。一般取 mmmm10~2,在b 值较小时, 值可取大一些。 此处取为10m m ,求得5.85mcm。 2. 经验数据 一般衔铁长度cl 与衔铁半径cr 之比可取为 20ccrl 哈尔滨 骨架外径R 与内径r 之比可取为 8~2rR 在设计骨架内径r 与衔铁半径cr 应尽量取得相近,即crr ,这样可简化计算工作量。 由为10.05cl ,求得为0.5crcm,...
