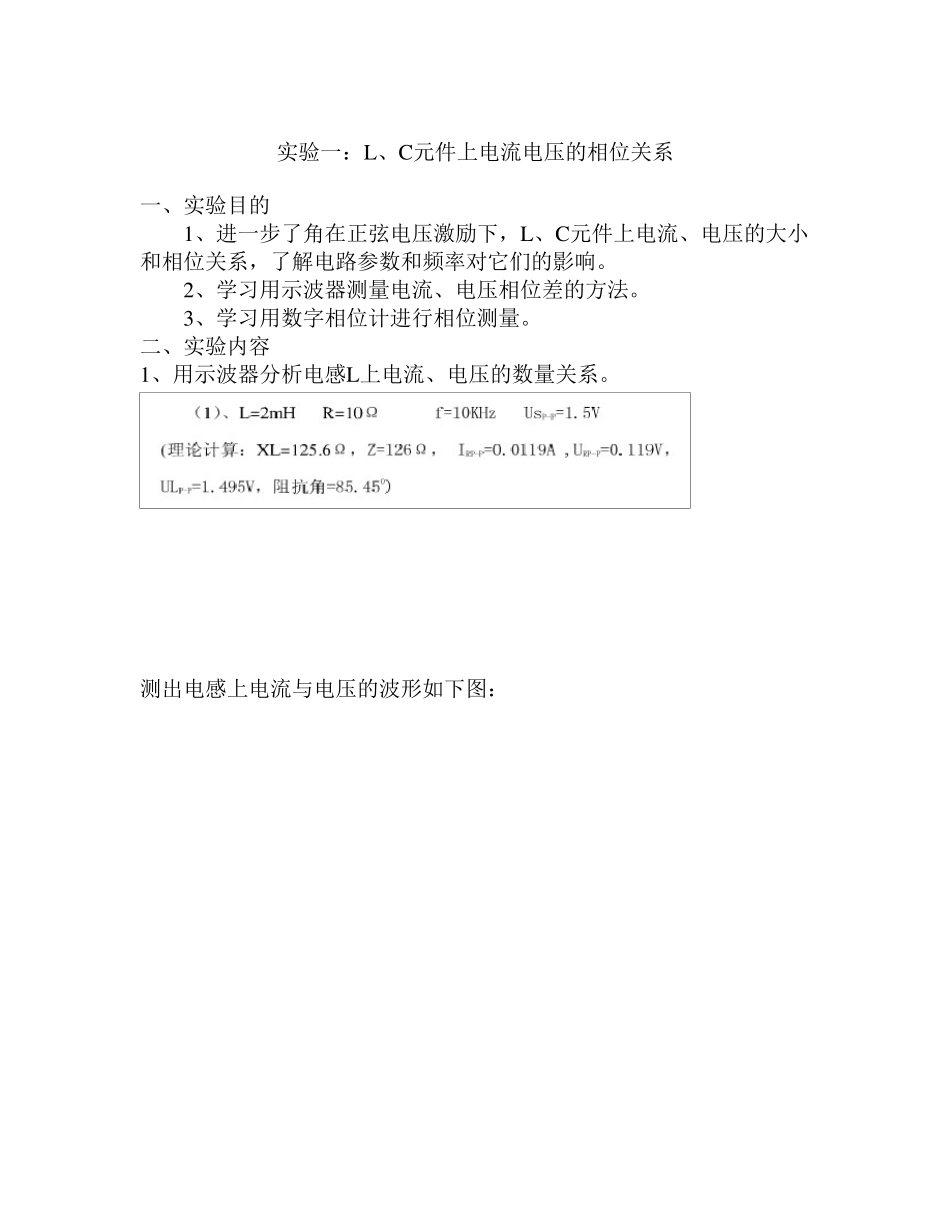

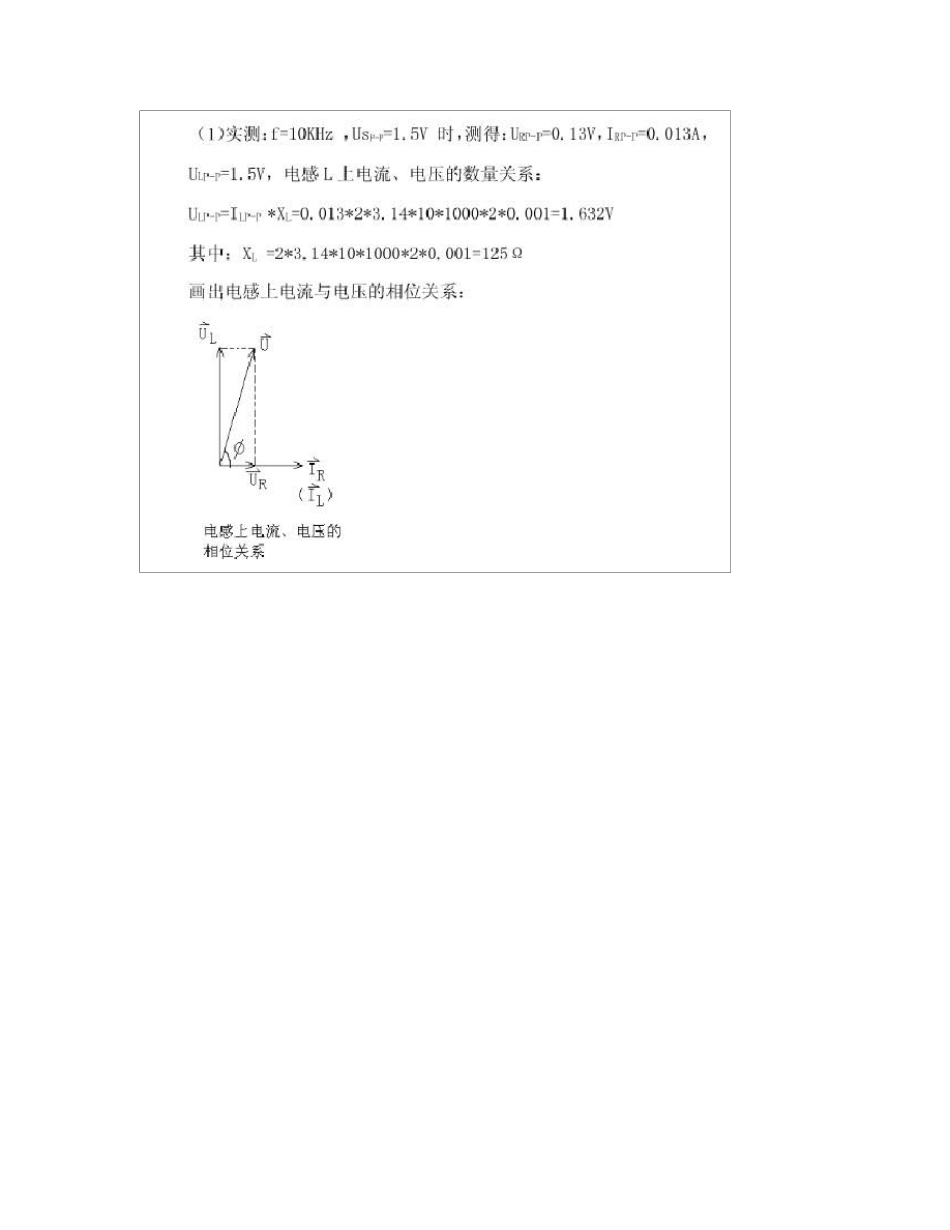

四川大学网络教育学院 实践课程报告 实践课程 电工电子综合实践 校外学习中心 贵州铜仁学习中心 专 业 电气工程及其自动化 层 次 本科 年 级 09 春 学生姓名 沈钰 学 号 DH1091Y2003 年 月 日 实验一：L、C元件上电流电压的相位关系 一、实验目的 1、进一步了角在正弦电压激励下，L、C元件上电流、电压的大小和相位关系，了解电路参数和频率对它们的影响。 2、学习用示波器测量电流、电压相位差的方法。 3、学习用数字相位计进行相位测量。 二、实验内容 1、用示波器分析电感L上电流、电压的数量关系。 测出电感上电流与电压的波形如下图： 信号频率对电感上电流、电压的影响：当信号频率提高时，感抗增大，电压增大，电流下降。 2、用示波器的波形测量法和李沙育图形法测量时，Ul与Il间的相位关系。 （1）电感上电流与电压的波形： （2）李沙育图形法： 3、用示波器分析C上电源、电压的数量关系 4、用李沙育图形和波形法测UcT Ic之间的相位关系。 5、将测量数据列入表1-1中 三、实验分析和体会 1、用实验数据说明L、C上电流、电压的数值关系。 分析：通过实验数据的分析，可以得出: 电感上的电压与电流之间的关系符合 电容上的电压与电流之间的关系符合 2、结论 通过电感、电阻的串联试验，可得出电感上电压比电流超前90度，通过电容、电阻的串联试验，可得出电容上电流比电压超前90度，另外，信号频率对电感上电流、电压的影响：当信号频繁提高时，感抗增大，电压增大，电流下降；信号频率对电容上电流、电压的影响：当信号频率提高时，容抗减小，电压下降，电流增大。
