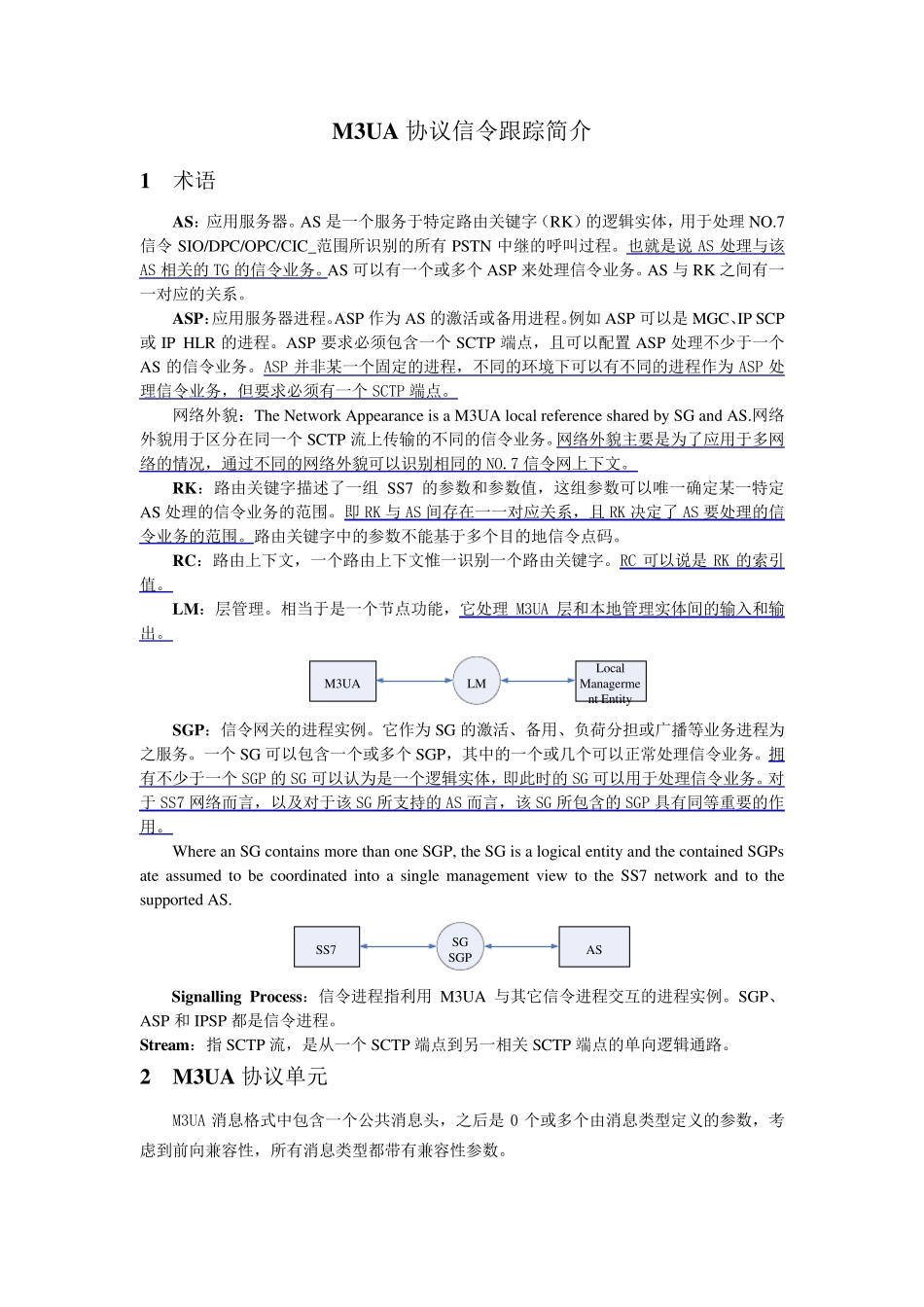

M3UA 协议信令跟踪简介 1 术语 AS：应用服务器。AS 是一个服务于特定路由关键字（RK）的逻辑实体，用于处理NO.7信令SIO/DPC/OPC/CIC_范围所识别的所有PSTN 中继的呼叫过程。也就是说AS 处理与该AS 相关的TG 的信令业务。AS 可以有一个或多个ASP 来处理信令业务。AS 与RK 之间有一一对应的关系。 ASP：应用服务器进程。ASP 作为AS 的激活或备用进程。例如ASP 可以是MGC、IP SCP或IP HLR 的进程。ASP 要求必须包含一个SCTP 端点，且可以配置 ASP 处理不少于一个AS 的信令业务。ASP 并非某一个固定的进程，不同的环境下可以有不同的进程作为ASP 处理信令业务，但要求必须有一个SCTP 端点。 网络外貌：The Network Appearance is a M3UA local reference shared by SG and AS.网络外貌用于区分在同一个SCTP 流上传输的不同的信令业务。网络外貌主要是为了应用于多网络的情况，通过不同的网络外貌可以识别相同的NO.7 信令网上下文。 RK：路由关键字描述了一组 SS7 的参数和参数值，这组参数可以唯一确定某一特定AS 处理的信令业务的范围。即 RK 与AS 间存在一一对应关系，且 RK 决定了 AS 要处理的信令业务的范围。路由关键字中的参数不能基于多个目的地信令点码。 RC：路由上下文，一个路由上下文惟一识别一个路由关键字。RC 可以说是RK 的索引值。 LM：层管理。相当于是一个节点功能，它处理M3UA 层和本地管理实体间的输入和输出。 LMM3UALocal Managerment Entity SGP：信令网关的进程实例。它作为SG 的激活、备用、负荷分担或广播等业务进程为之服务。一个SG 可以包含一个或多个SGP，其中的一个或几个可以正常处理信令业务。拥有不少于一个SGP 的SG 可以认为是一个逻辑实体，即此时的SG 可以用于处理信令业务。对于SS7 网络而言，以及 对于该SG 所支 持 的AS 而言，该SG 所包含的SGP 具 有同等重 要的作用。 Where an SG contains more than one SGP, the SG is a logical entity and the contained SGPs ate assumed to be coordinated into a single management view to the SS7 network and to the supported AS. SGSGPSS7AS Signalling Process：信令进程指 利 用M3UA 与其它信令进程交 互 的进程实例。SGP、ASP 和 IPSP 都 是信令进程。 Stream：指 SCTP 流，是从 一个SCTP 端点到 另 一相关SCTP 端...
