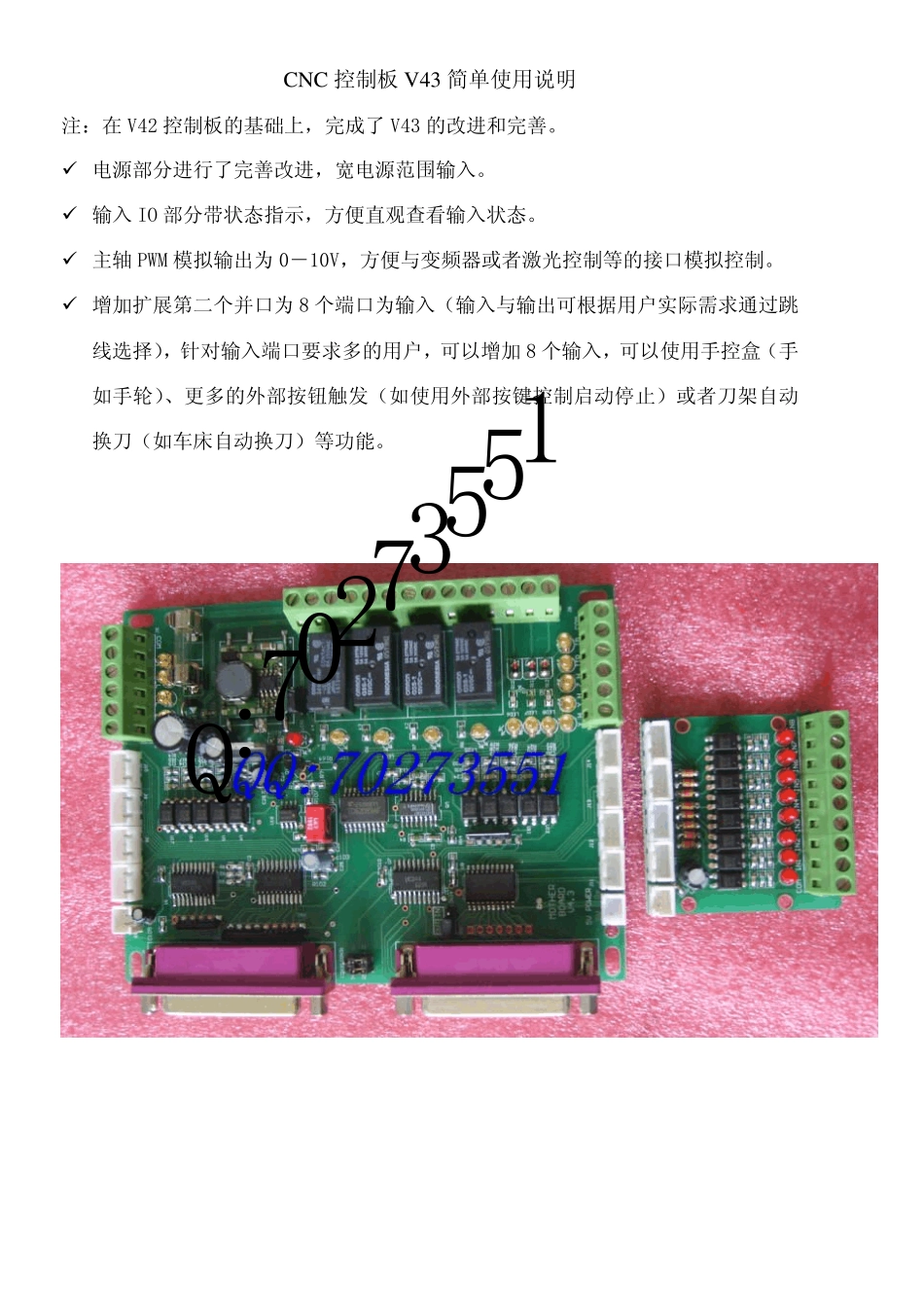

CNC 控制板V43 简单使用说明 注：在V42 控制板的基础上，完成了V43 的改进和完善。 9 电源部分进行了完善改进，宽电源范围输入。 9 输入IO 部分带状态指示，方便直观查看输入状态。 9 主轴PWM 模拟输出为0－10V，方便与变频器或者激光控制等的接口模拟控制。 9 增加扩展第二个并口为8 个端口为输入（输入与输出可根据用户实际需求通过跳线选择），针对输入端口要求多的用户，可以增加8 个输入，可以使用手控盒（手如手轮）、更多的外部按钮触发（如使用外部按键控制启动停止）或者刀架自动换刀（如车床自动换刀）等功能。 Q:70273551功能简介 1、 功能强大，同时使用两个接口，把所有的功能都扩展出来，也可只使用一个并口，但功能有限。 2、 所有的输入信号都经过光电隔离，不用担心强电信号和干扰信号进入电脑板卡上，安全保证。 3、 芯片和大部分元件使用 SMD 贴片元件，提升可靠性。所有的输入信号都经过处理后才进入电脑，不怕干扰和误动作。 4、 输入信号及电源使用规范的工业 24V 电源，或者使用 18－24V 宽电源均可。 5、 输出控制使用工业 PLC 内使用的进口品质 12V 或者 24V 继电器，有效保证工作正常。 6、 轴控制信号可以连接步进驱动或者伺服驱动，方便不同用户的实际需求。 7、 最多可以控制 7 轴： 3 个方向轴 3 个附加扩展轴， 1个主轴 可以通过手动控制主轴： 用继电器或电流接触器控制电机的启动（顺时针或逆时针）和停止。 通过分步或直接脉冲控制电机（电机为伺服电机）。 通过脉冲宽度调制信号控制电机（如PWM输入控制的变频器）。 D．可以输出模拟电压0－10V，可以通过S命令直接控制变频器。 10、 常用 10 个输入信号，可扩展到 18 个输入接口： 3 个轴的极限限位， 3 个轴的原点开关、 1 个紧急停止开关、 1 个启动开关、 Q:70273551 1 个极限解除开关 1 个主轴速度检测输入 另可扩展小板再增加8 个输入口，可以自定义OEM 触发或者连接自动刀架。 11、 输出信号： 6 个轴的信号、X 轴、Y 轴、Z 轴、A、B、C 扩展轴 1 个主轴的控制信号（可直接连接伺服和变频）， 2 个主轴的正反转继电器（使用 M3 和 M4 代码编程控制）， 2 个冷却控制（M7、M8 编程代码分别控制水冷和气冷） 2路看门狗保护信号输出：如果Mach3没有正常安装或者处于紧急停...
