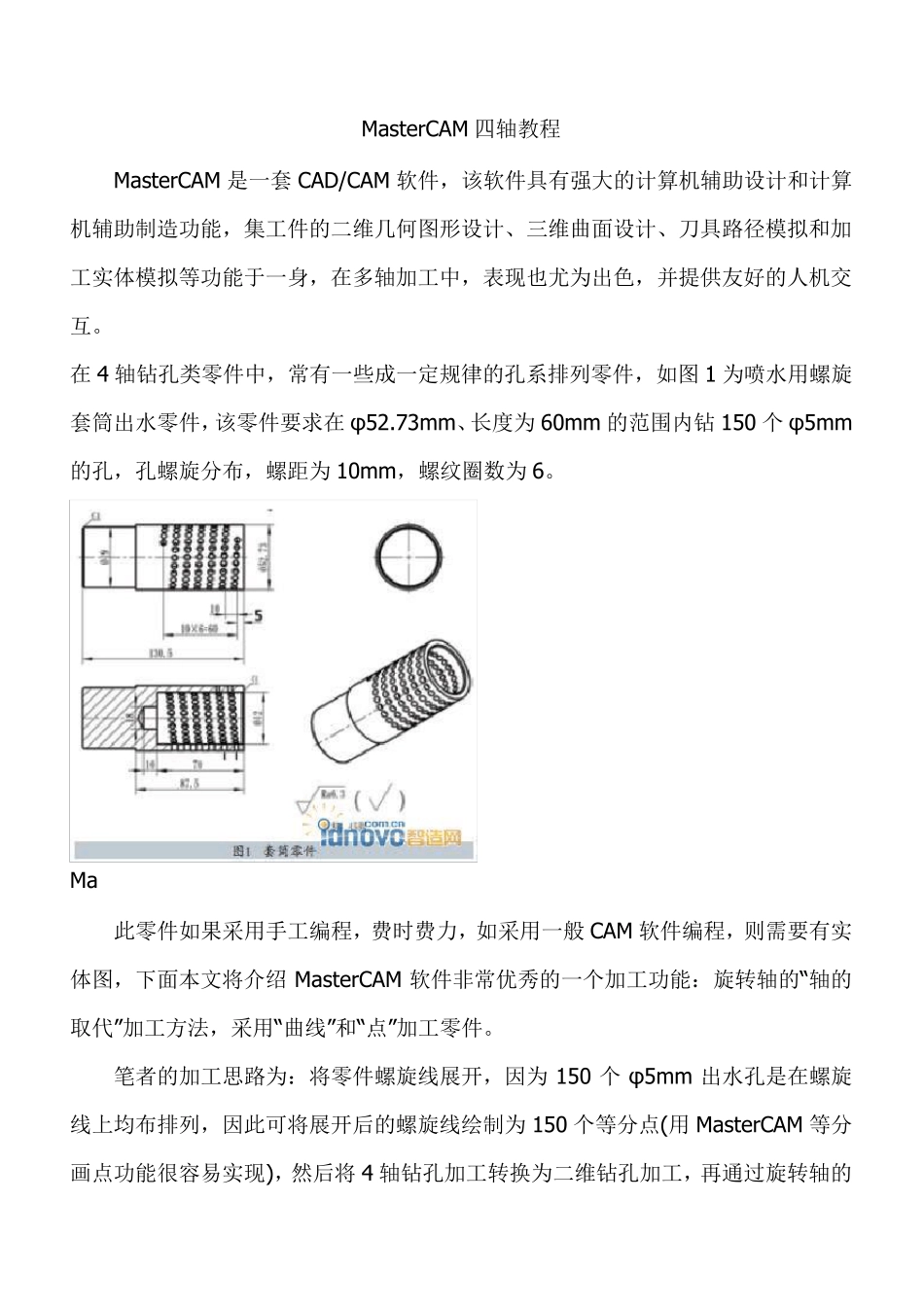

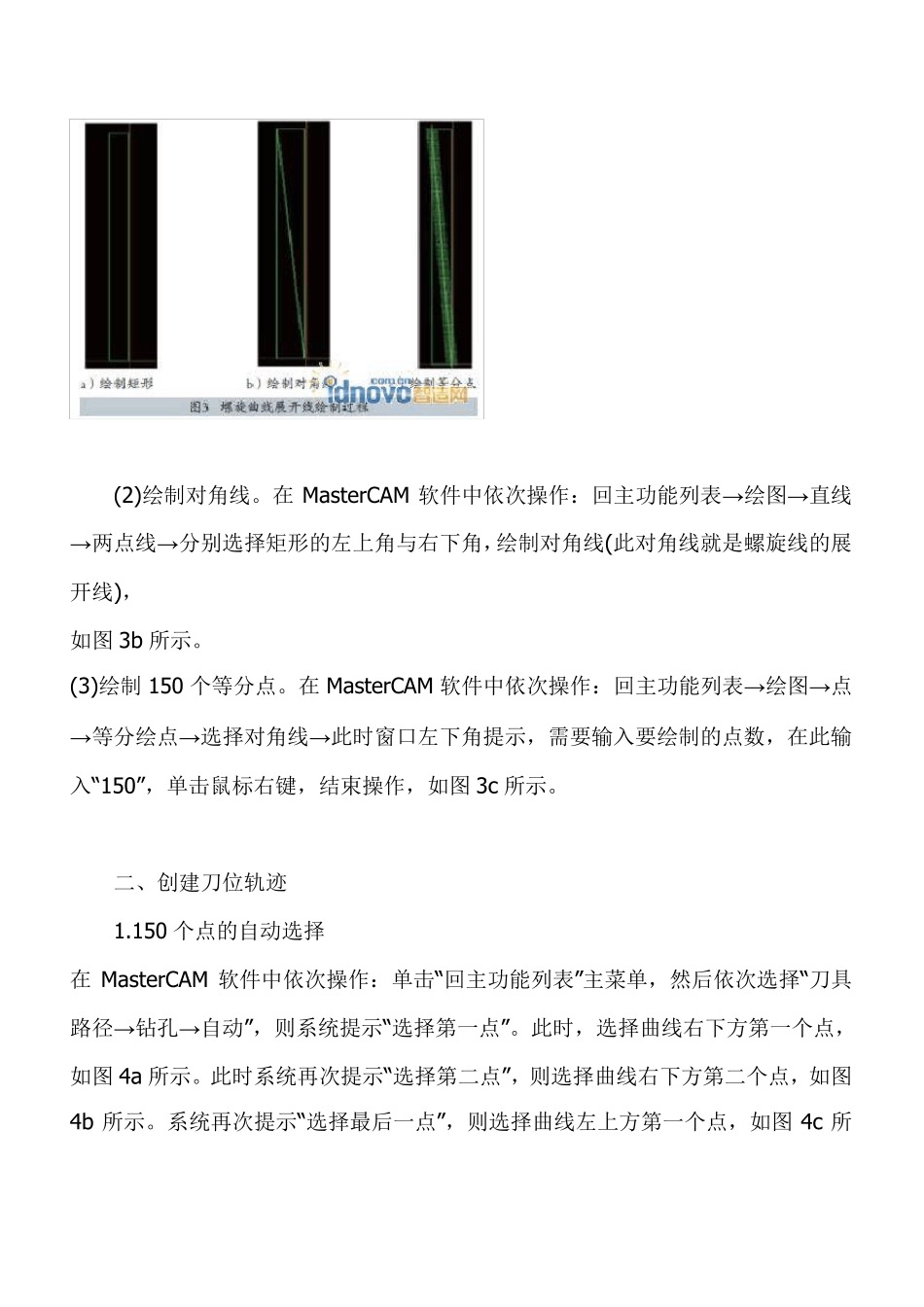

MasterCAM 四轴教程 MasterCAM 是一套CAD/CAM 软件，该软件具有强大的计算机辅助设计和计算机辅助制造功能，集工件的二维几何图形设计、三维曲面设计、刀具路径模拟和加工实体模拟等功能于一身，在多轴加工中，表现也尤为出色，并提供友好的人机交互。 在 4 轴钻孔类零件中，常有一些成一定规律的孔系排列零件，如图1 为喷水用螺旋套筒出水零件，该零件要求在 φ52.73mm、长度为 60mm 的范围内钻 150 个 φ5mm的孔，孔螺旋分布，螺距为 10mm，螺纹圈数为 6。 Ma 此零件如果采用手工编程，费时费力，如采用一般 CAM 软件编程，则需要有实体图，下面本文将介绍 MasterCAM 软件非常优秀的一个加工功能：旋转轴的“轴的取代”加工方法，采用“曲线”和“点”加工零件。 笔者的加工思路为：将零件螺旋线展开，因为 150 个 φ5mm 出水孔是在螺旋线上均布排列，因此可将展开后的螺旋线绘制为 150 个等分点(用 MasterCAM 等分画点功能很容易实现)，然后将 4 轴钻孔加工转换为二维钻孔加工，再通过旋转轴的“轴的取代” 功能将二维钻孔转换为4 轴钻孔刀路轨迹。 一、准备加工模型 绘制螺旋曲线展开线：如图 2 所示，动点 A 旋转1 周沿轴向移动的距离 AC 称为导程(T)。将圆柱表面展开，螺旋线随之展成为一倾斜直线，该倾斜直线为直角三角形的斜边，底边为圆柱底圆的周长 πd，另一直角边为导程 T。图 2 为圆柱螺旋线的两面投影图。 具 体 到 本 例 中 ， 螺 纹 圈 数6 ， 则 螺 旋 线 缠 绕6周 的长 度 为L=π× d× n=3.14159× 52.73mm× 6=993.937mm。宽度为：H=T× n=10mm× 6=60mm。其中，d 为圆柱外径，n 为螺旋圈数，T 为螺旋的螺距。由 L(长度)、H(宽度)可得到一矩形，根据零件加工时的装夹方向，该矩形的长和宽正好相反，即：矩形长度为60mm，高度为993.937mm。 矩形及点的绘制方法如下。 (1)绘制矩形。在 MasterCAM 软件中依次操作：回主功能列表→绘图→矩形→两点绘矩形→输入点 p(-5，0)、p2 (-65，993.937)。其中，由于将第一个孔的位置定位在距离套筒右端面 5mm 处，所 以 其X点 坐 标 向 左 偏 移5mm ， 如 图3a所 示 。 (2)绘制对角线。在MasterCAM 软件中依次操作：回主功能列表→绘图→直线→两点线→分别选择矩形的左上角与右下角，绘制对角线(此对角线就是螺旋线的展开线)， 如图3b 所示。 (3)绘制150 个等分点。在MasterC...
