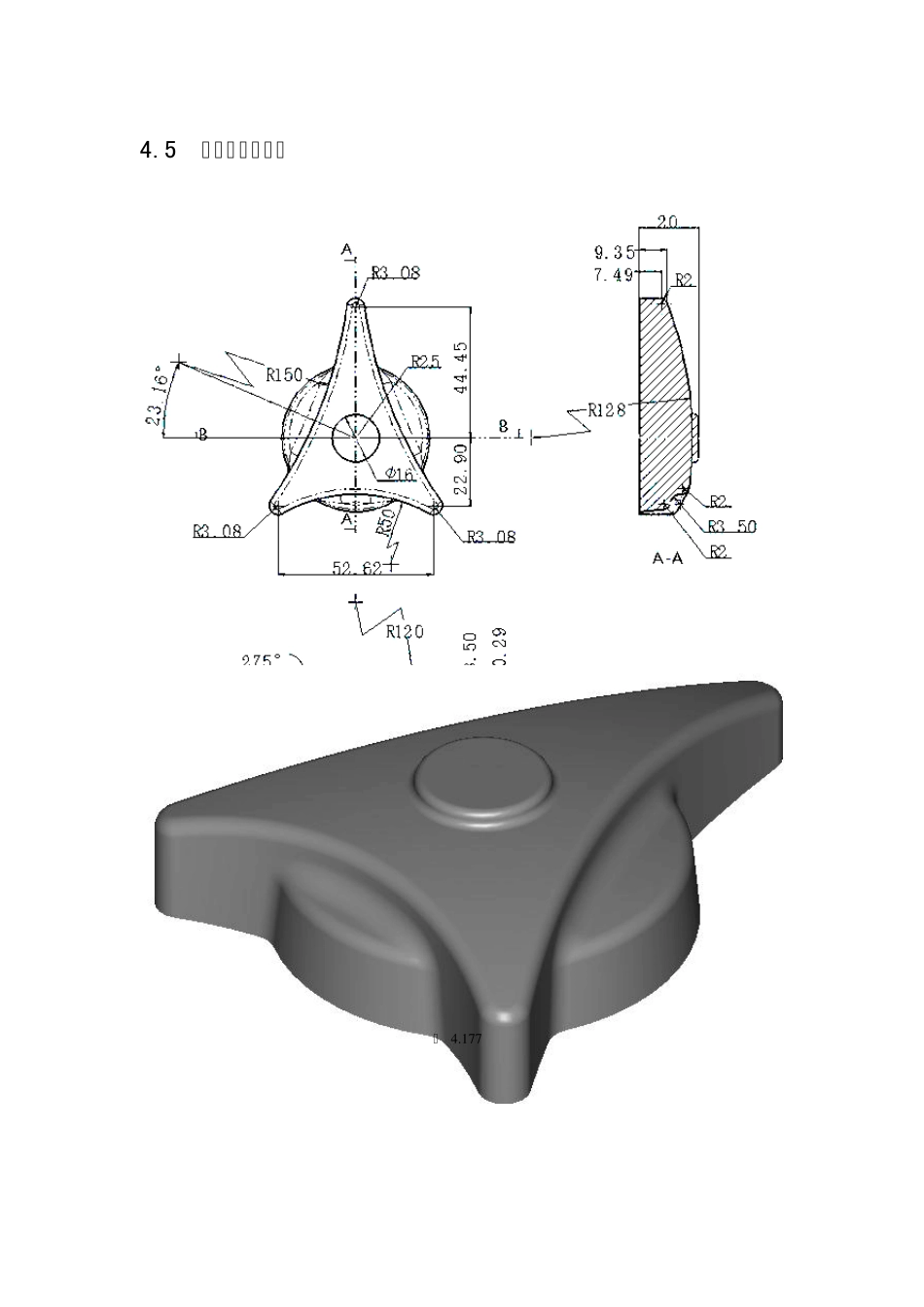

4.5 旋钮的制作加工 图 4 .1 7 7 4.5.1 C A D 造型 1 建立挤出实体 设置构图面为俯视图，视角为俯视图，【 Z】深度为0。 在主功能表中选择【绘图】｜【直线】｜【水平线】命令，选择【任意点】，用鼠标在工作区分别点击两点，输入Y 轴坐标“0”（回车），完成一条水平线绘制。 输入Y 轴坐标“44.45”（回车）。 输入Y 轴坐标“-22.90”（回车），完成其它2 条水平线绘制 回上层功能表，选择【垂直线】｜【任意点】命令，用鼠标在工作区分别点击两点，输入 X 轴坐标“0”（回车），完成一条垂直线绘制。 输入X 轴坐标“-26.31”（回车） 输入X 轴坐标“26.31”（回车），完成另两条垂直线绘制。 回主功能表，选择【绘图】｜【圆弧】｜【点半径圆】命令，输入圆半径“3.08”（回车） ，分别点选各水平线和垂直线的三个交点，回上层功能表，完成三个圆的绘制，得到图形如图4.178 所示。 图 4.178 回上层功能表，选择【圆弧】｜【切弧】｜【切两物体】命令，输入圆弧半径“150”（回车），点选圆C 1 和 C 2，点选合适的圆弧保留，完成一切弧绘制。点选圆C 1 和 C 3，点选合适的圆弧保留，完成第二条切弧绘制。 回上层功能表，选择【切两物体】命令，输入圆弧半径“50”（回车），点选圆C 2 和C 3，点选合适的圆弧保留，完成第三条切弧绘制。 回主功能表，选择【修整】｜【修剪延伸】｜ 【三个物体】命令，按顺序先点选两切弧，再点选两切弧中间的圆要保留的部分，完成三处圆弧的修剪，删除多余图素，得到图形如图4.179 所示。 图 4 .1 7 9 设置萤幕视角为等角视图，作图颜色设为“8”。 回主功能表，选择【实体】｜【挤出】｜【串连】命令，点选刚绘制的外形轮廓，在如图所示“实体挤出的设定”对话框设置挤出的距离为2 0 ，按“确定”，完成挤出实体绘制如图 4 .1 8 0 所示。 图 4 .1 8 0 2 建立旋转实体1 设置萤幕视角为前视图，构图面为前视图，作图颜色设为“13”。 在主功能表中选择【绘图】｜【直线】｜【水平线】命令，选择【任意点】，用鼠标在工作区分别点击两点，输入Y 轴坐标“8.5”（回车），完成一条水平线绘制。 输入Y 轴坐标“10.29”（回车），完成另一条水平线绘制。 回上层功能表，选择【垂直线】｜【任意点】命令，用鼠标在工作区分别点击两点，输入 X 轴坐标“25”（回车），完成一条垂直线绘制。输入X 轴坐标“0”（回车），完成另一条垂直线绘...
