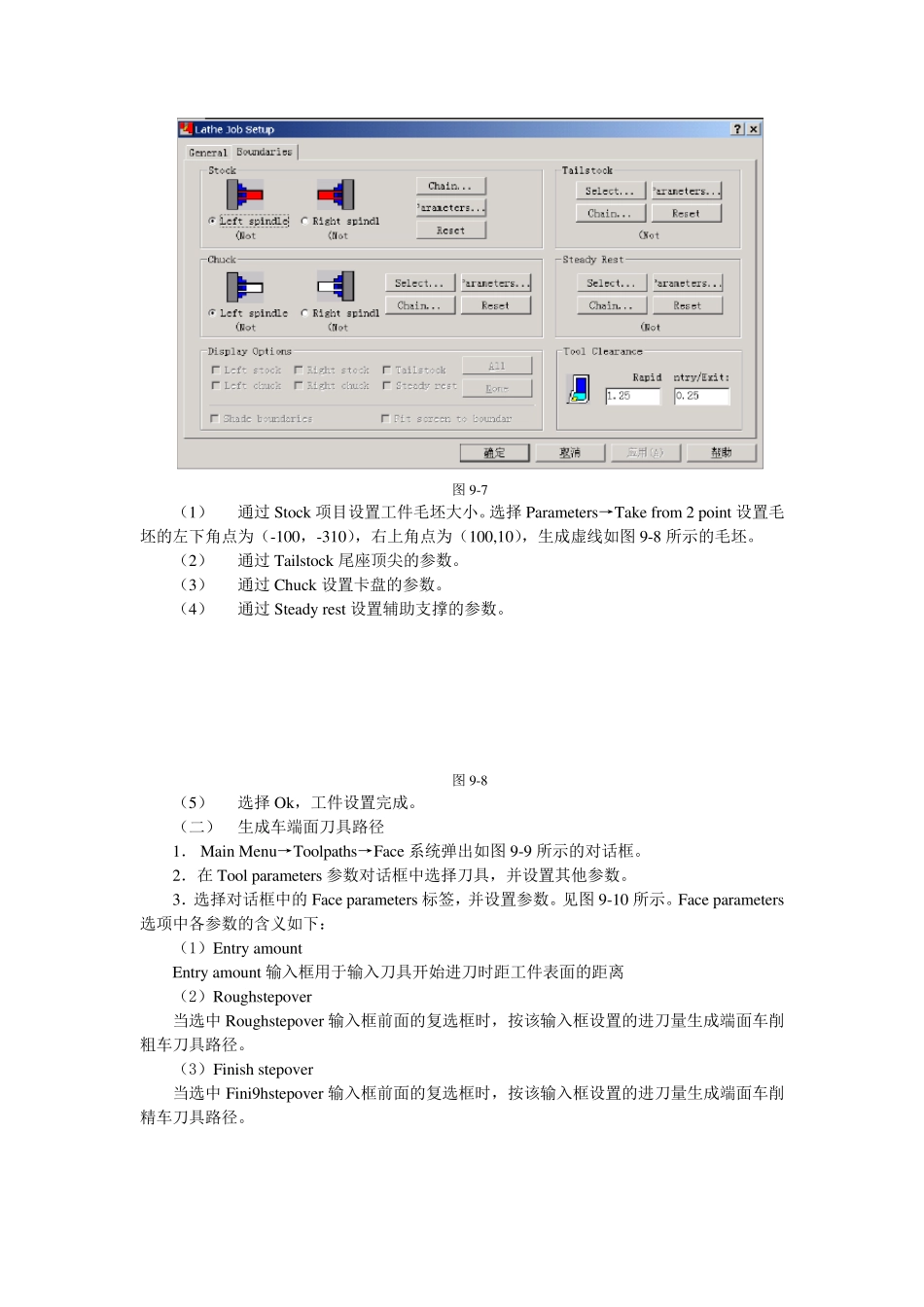

第一节 Master CAM 的车削编程 在本节中将通过图9-5 所示零件介绍Master CAM 的车端面、粗车、精车、切槽、螺纹切削、钻孔和截断车削过程。 图9-5 一、生成端面加工刀具路径 （一）设置工件。 1．Main Menu→Toolpaths→Job setup 系统弹出如图9-6 所示对话框。 图9-6 （1） 通过Tool Offsets 设置刀具偏移。 （2） 通过Feed Calcu lation 设置工件材料。 （3） 通过Toopath Configu ration 设置刀具路径参数。 （4） 通过Post Processor 设置后置处理程序。 2． 选择 Bou ndaries 设置工件毛坯。见图9-7 对话框。 图9-7 （1） 通过Stock 项目设置工件毛坯大小。选择Parameters→Take from 2 point 设置毛坯的左下角点为（-100，-310），右上角点为（100,10），生成虚线如图9-8 所示的毛坯。 （2） 通过Tailstock 尾座顶尖的参数。 （3） 通过Chu ck 设置卡盘的参数。 （4） 通过Steady rest 设置辅助支撑的参数。 图9-8 （5） 选择Ok，工件设置完成。 （二） 生成车端面刀具路径 1． Main Menu →Toolpaths→Face 系统弹出如图9-9 所示的对话框。 2．在 Tool parameters 参数对话框中选择刀具，并设置其他参数。 3．选择对话框中的 Face parameters 标签，并设置参数。见图9-10 所示。Face parameters选项中各参数的含义如下： （1）Entry amou nt Entry amou nt 输入框用于输入刀具开始进刀时距工件表面的距离 （2）Rou ghstepov er 当选中 Rou ghstepov er 输入框前面的复选框时，按该输入框设置的进刀量生成端面车削粗车刀具路径。 （3）Finish stepov er 当选中 Fini9hstepov er 输入框前面的复选框时，按该输入框设置的进刀量生成端面车削精车刀具路径。 图9-9 （4）Number of finish 设置端面车削精车加工的次数。 （5）Overcut amount 该输入框用于输入在生成刀具路径时，实际车削区域超出由矩形定义的加工区域的距离。 （6）Retract amount 该输入框用于输入退刀量，当选中 Rapid retract 复选框时快速退刀。 图9-10 （7）Stock to leave 该输入框用于输入加工后的预留量。 （8）Cut away from center 当选中该复选框时，从距工件旋转轴较近的位置开始向外加工，否则从外向内加工， 4．选择 Select Point，确定加工区域。 5．选择 Ok，退出 Face 参数设置。生成如图图9-11 所示的刀具路径。 ...
