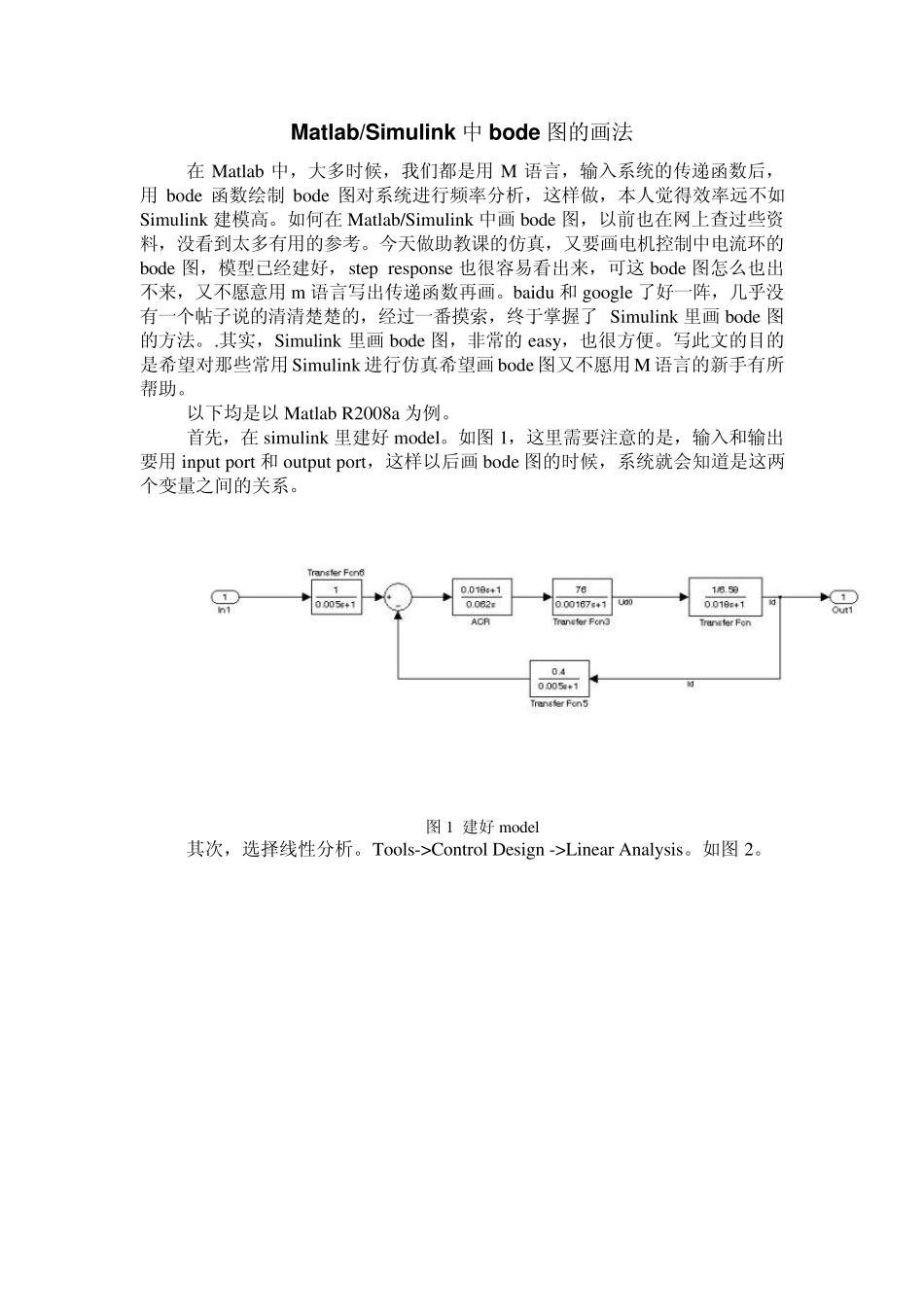

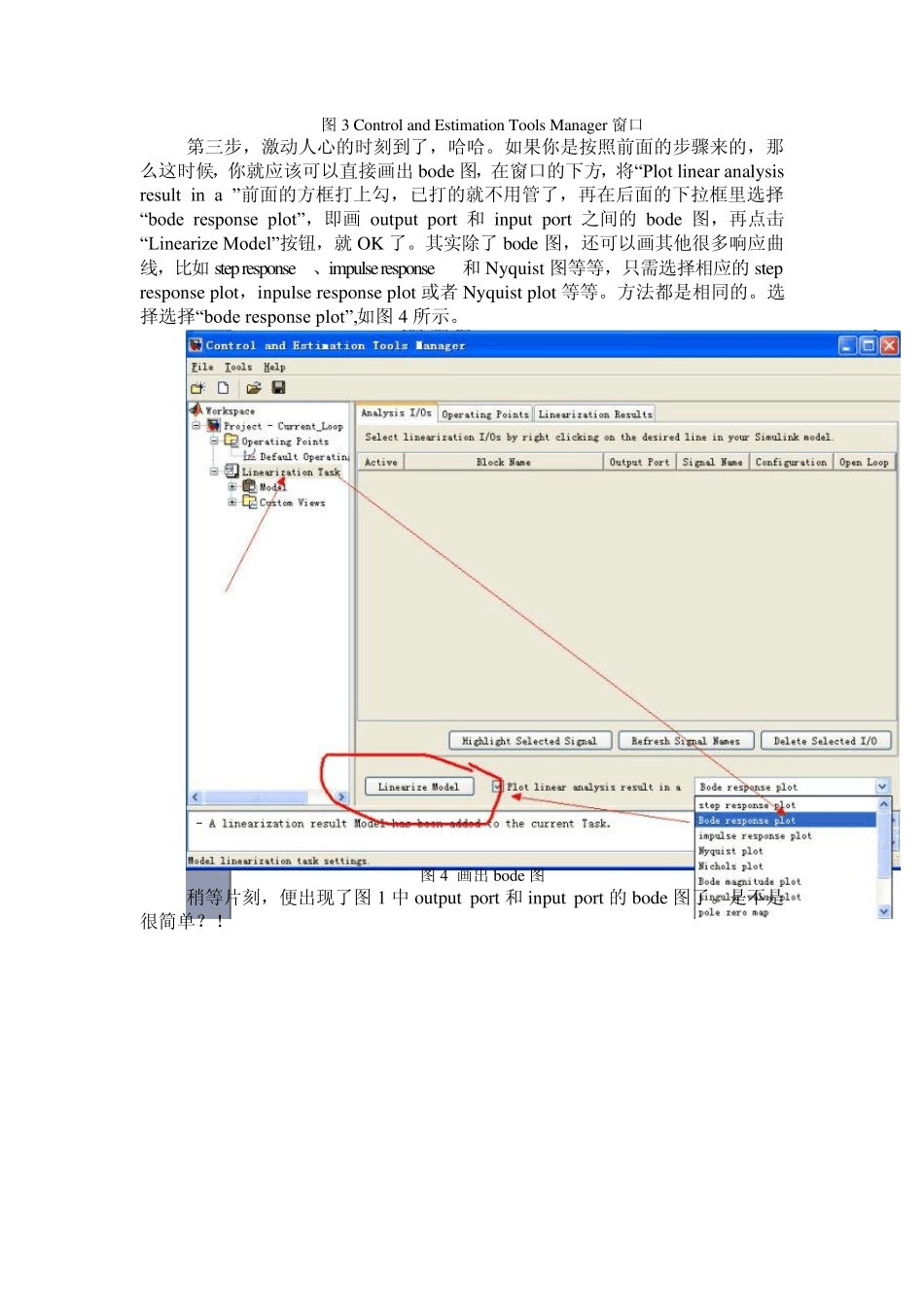

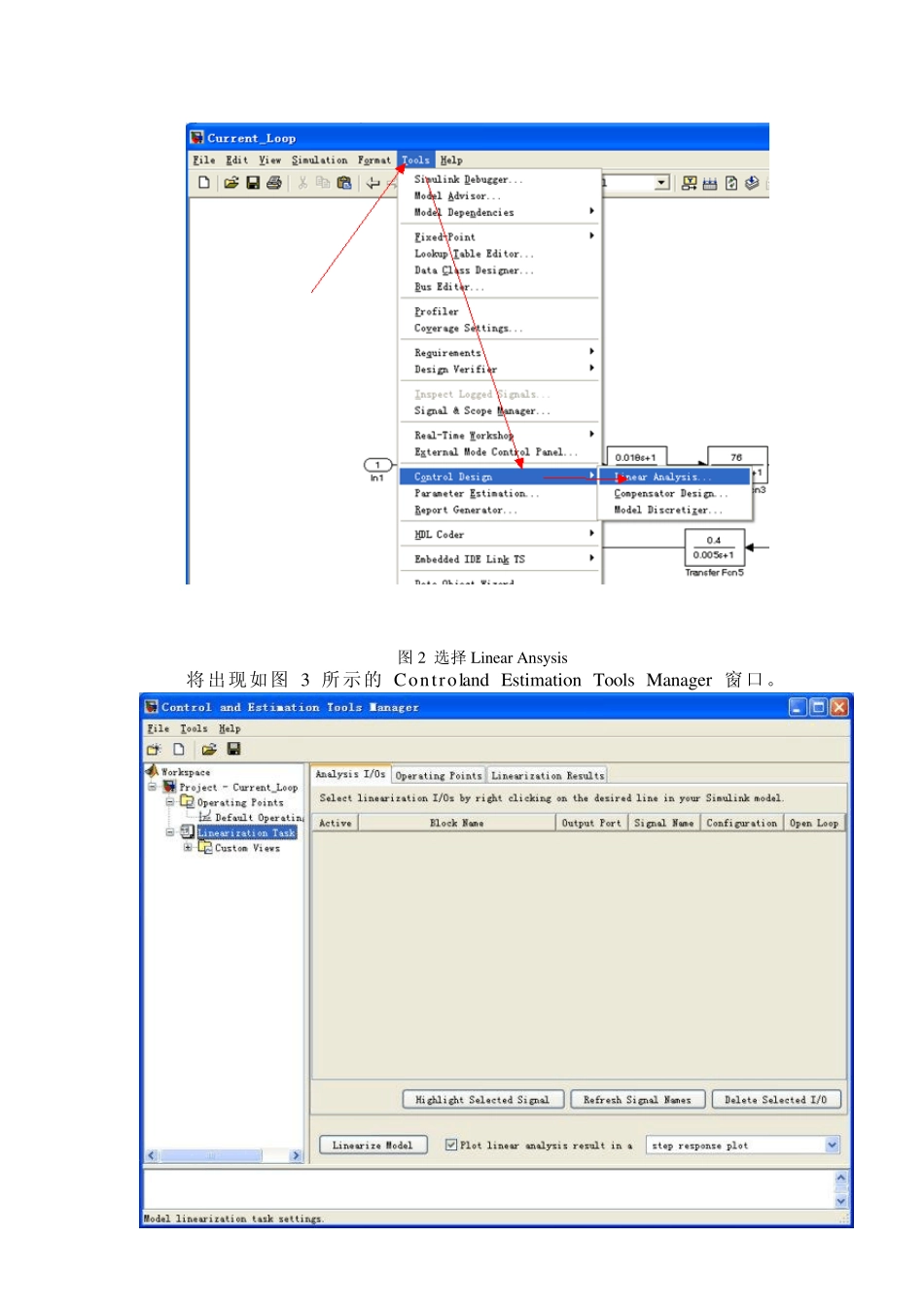

Matlab/Simu link 中bode 图的画法 在Matlab 中，大多时候，我们都是用M 语言，输入系统的传递函数后，用bode 函数绘制bode 图对系统进行频率分析，这样做，本人觉得效率远不如Simu link 建模高。如何在Matlab/Simu link 中画bode 图，以前也在网上查过些资料，没看到太多有用的参考。今天做助教课的仿真，又要画电机控制中电流环的bode 图，模型已经建好，step response 也很容易看出来，可这bode 图怎么也出不来，又不愿意用m 语言写出传递函数再画。baidu 和 google 了好一阵，几乎没有一个帖子说的清清楚楚的，经过一番摸索，终于掌握了 Simu link 里画bode 图的方法。.其实，Simu link 里画bode 图，非常的easy ，也很方便。写此文的目的是希望对那些常用Simu link 进行仿真希望画bode 图又不愿用M 语言的新手有所帮助。 以下均是以 Matlab R2008a 为例。 首先，在simu link 里建好 model。如图1，这里需要注意的是，输入和输出要用inpu t port 和 ou tpu t port，这样以后画bode 图的时候，系统就会知道是这两个变量之间的关系。 图1 建好 model 其次，选择线性分析。Tools->Control Design ->Linear Analy sis。如图2。 图2 选择Linear Ansy sis 将出现如图3 所示的Control and Estimation Tools Manager 窗口。 图3 Control and Estimation Tools Manager 窗口 第三步，激动人心的时刻到了，哈哈。如果你是按照前面的步骤来的，那么这时候，你就应该可以直接画出bode 图，在窗口的下方，将“Plot linear analy sis result in a ”前面的方框打上勾，已打的就不用管了，再在后面的下拉框里选择“bode response plot”，即画ou tpu t port 和inpu t port 之间的bode 图，再点击“Linearize Model”按钮，就OK 了。其实除了bode 图，还可以画其他很多响应曲线，比如step response、impulse response和Ny qu ist 图等等，只需选择相应的step response plot，inpu lse response plot 或者 Ny qu ist plot 等等。方法都是相同的。选择选择“bode response plot”,如图4 所示。 图4 画出bode 图 稍等片刻，便出现了图1 中 ou tpu t port 和inpu t port 的bode 图了。是不是很简单？！ 图5 model 的bode 图 至此，bode 已经画完。如果此时还想看看step response 或者Ny qu ist 图，也是可以的。只...
