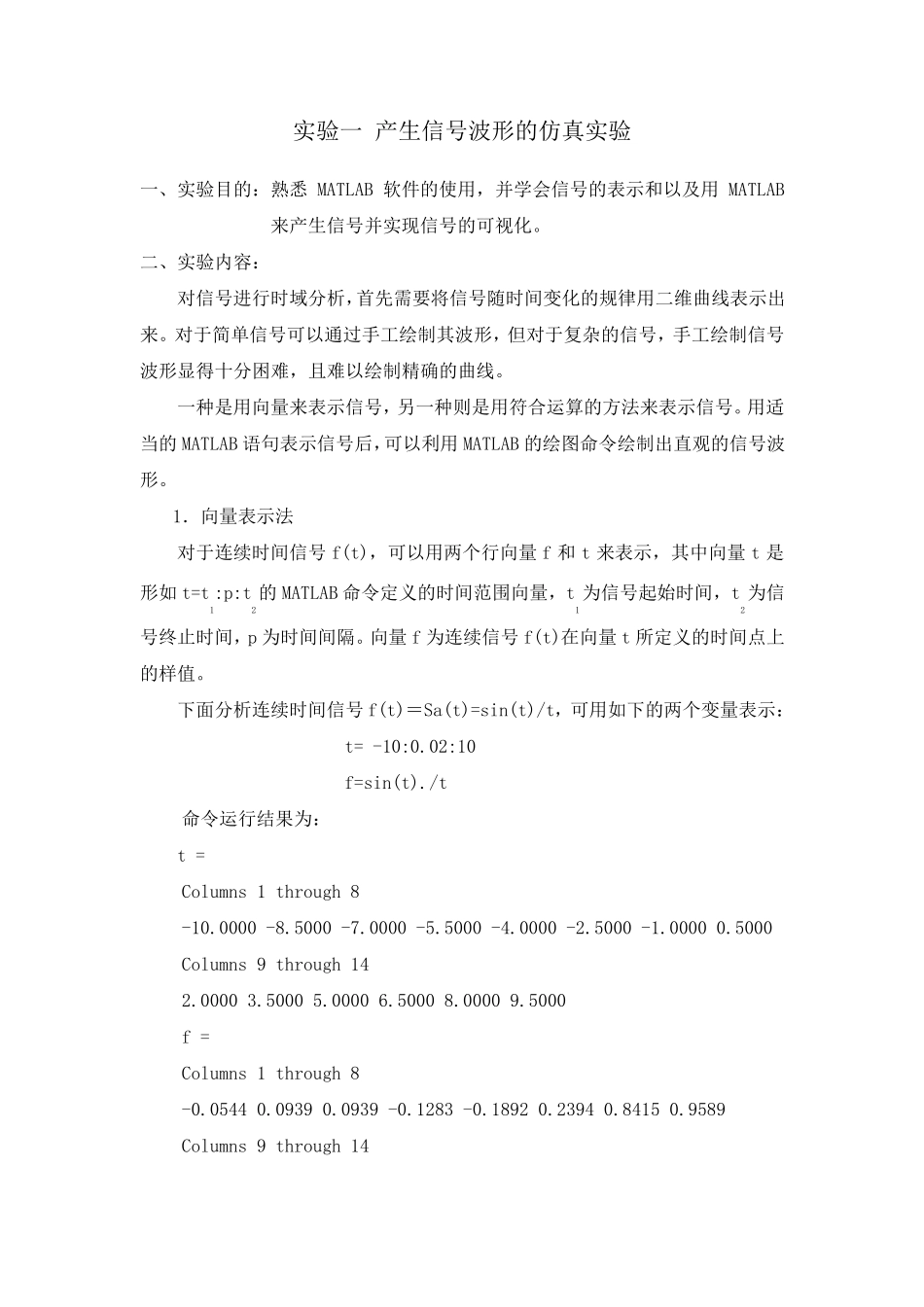

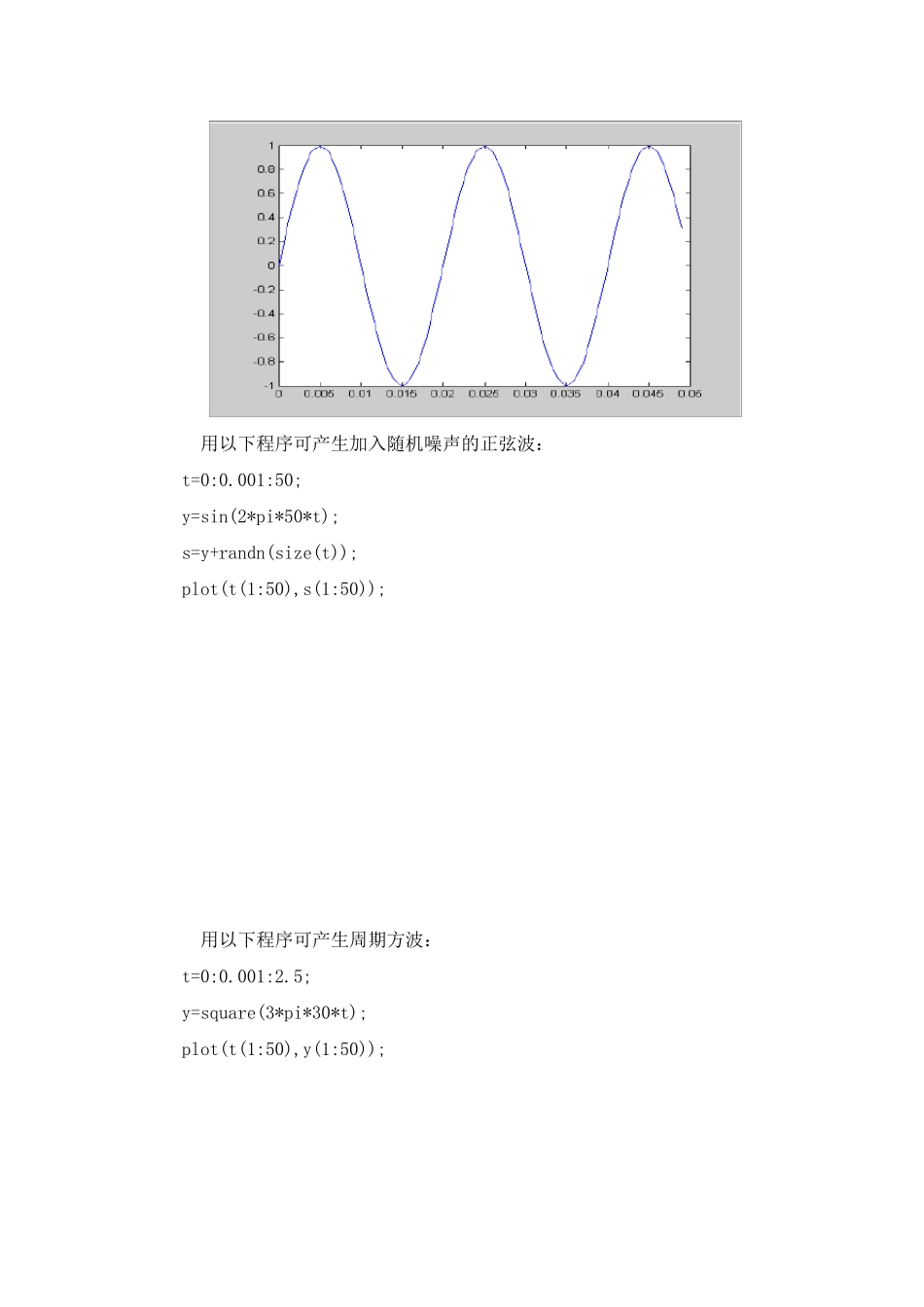

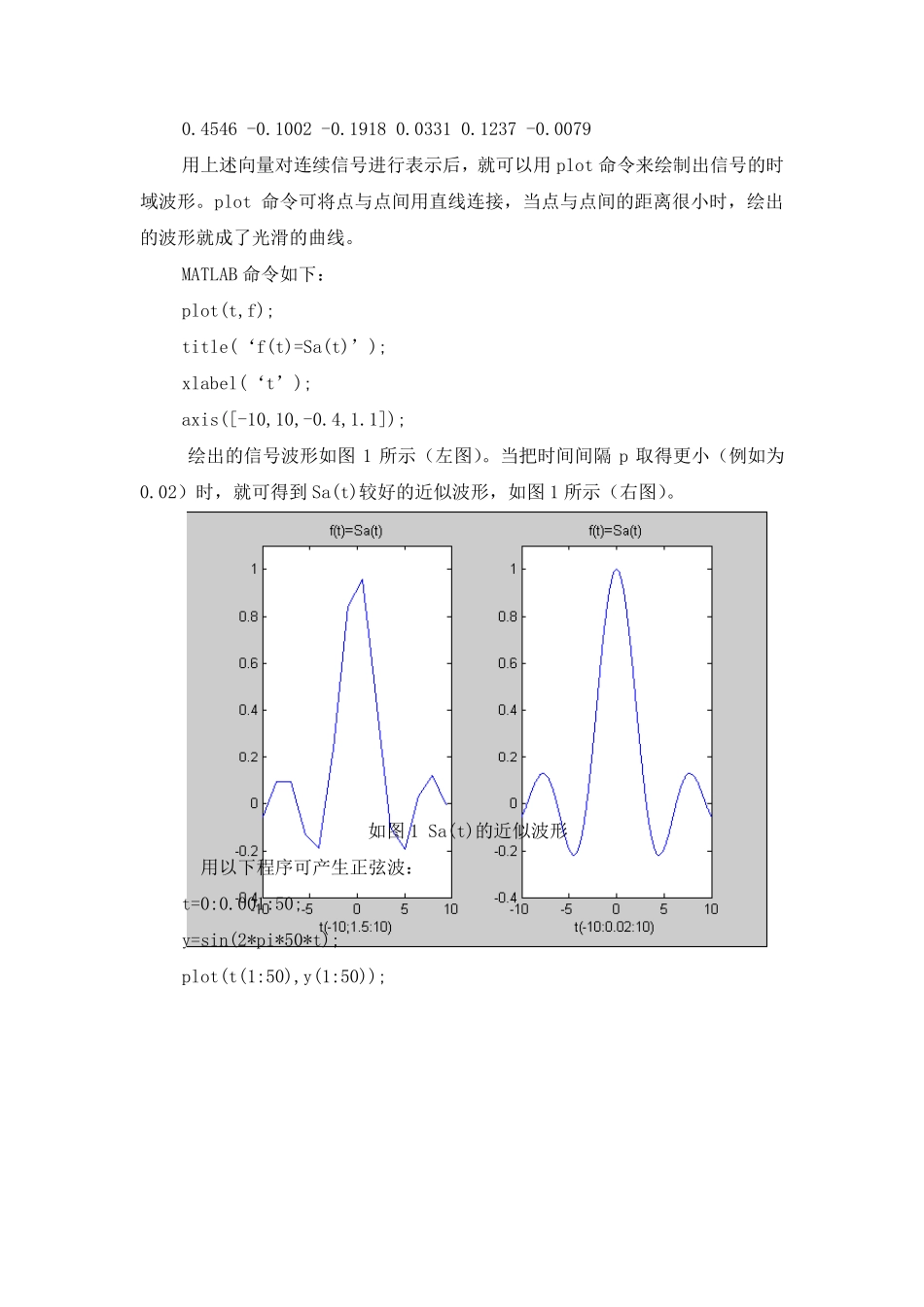

实验一 产生信号波形的仿真实验 一、实验目的:熟悉 MATLAB 软件的使用,并学会信号的表示和以及用 MATLAB来产生信号并实现信号的可视化。 二、实验内容: 对信号进行时域分析,首先需要将信号随时间变化的规律用二维曲线表示出来。对于简单信号可以通过手工绘制其波形,但对于复杂的信号,手工绘制信号波形显得十分困难,且难以绘制精确的曲线。 一种是用向量来表示信号,另一种则是用符合运算的方法来表示信号。用适当的MATLAB 语句表示信号后,可以利用 MATLAB 的绘图命令绘制出直观的信号波形。 1.向量表示法 对于连续时间信号f(t),可以用两个行向量 f 和 t 来表示,其中向量 t 是形如 t=t1:p:t2的MATLAB 命令定义的时间范围向量,t1为信号起始时间,t2为信号终止时间,p 为时间间隔。向量 f 为连续信号f(t)在向量 t 所定义的时间点上的样值。 下面分析连续时间信号f(t)=Sa(t)=sin(t)/t,可用如下的两个变量表示: t= -10:0.02:10 f=sin(t)./t 命令运行结果为: t = Columns 1 through 8 -10.0000 -8.5000 -7.0000 -5.5000 -4.0000 -2.5000 -1.0000 0.5000 Columns 9 through 14 2.0000 3.5000 5.0000 6.5000 8.0000 9.5000 f = Columns 1 through 8 -0.0544 0.0939 0.0939 -0.1283 -0.1892 0.2394 0.8415 0.9589 Columns 9 through 14 0.4546 -0.1002 -0.1918 0.0331 0.1237 -0.0079 用上述向量对连续信号进行表示后,就可以用plot 命令来绘制出信号的时域波形。plot 命令可将点与点间用直线连接,当点与点间的距离很小时,绘出的波形就成了光滑的曲线。 MATLAB 命令如下: plot(t,f); title(‘f(t)=Sa(t)’); xlabel(‘t’); axis([-10,10,-0.4,1.1]); 绘出的信号波形如图 1 所示(左图)。当把时间间隔 p 取得更小(例如为0.02)时,就可得到 Sa(t)较好的近似波形,如图 1 所示(右图)。 如图 1 Sa(t)的近似波形 က 用以下程序可产生正弦波: t=0:0.001:50; y=sin(2*pi*50*t); plot(t(1:50),y(1:50)); က 用以下程序可产生加入随机噪声的正弦波: t=0:0.001:50; y=sin(2*pi*50*t); s=y+randn(size(t)); plot(t(1:50),s(1:50)); က 用以下程序可产生周期方波: t=0:0.001:2.5; y=square(3*pi*30*t); plot(t(1:50),y(1:50)); က 用以下程序可产生周期锯齿波: t=0:0.001:2.5; y=sawtooth(2*pi*30*t); plot(t,y...
