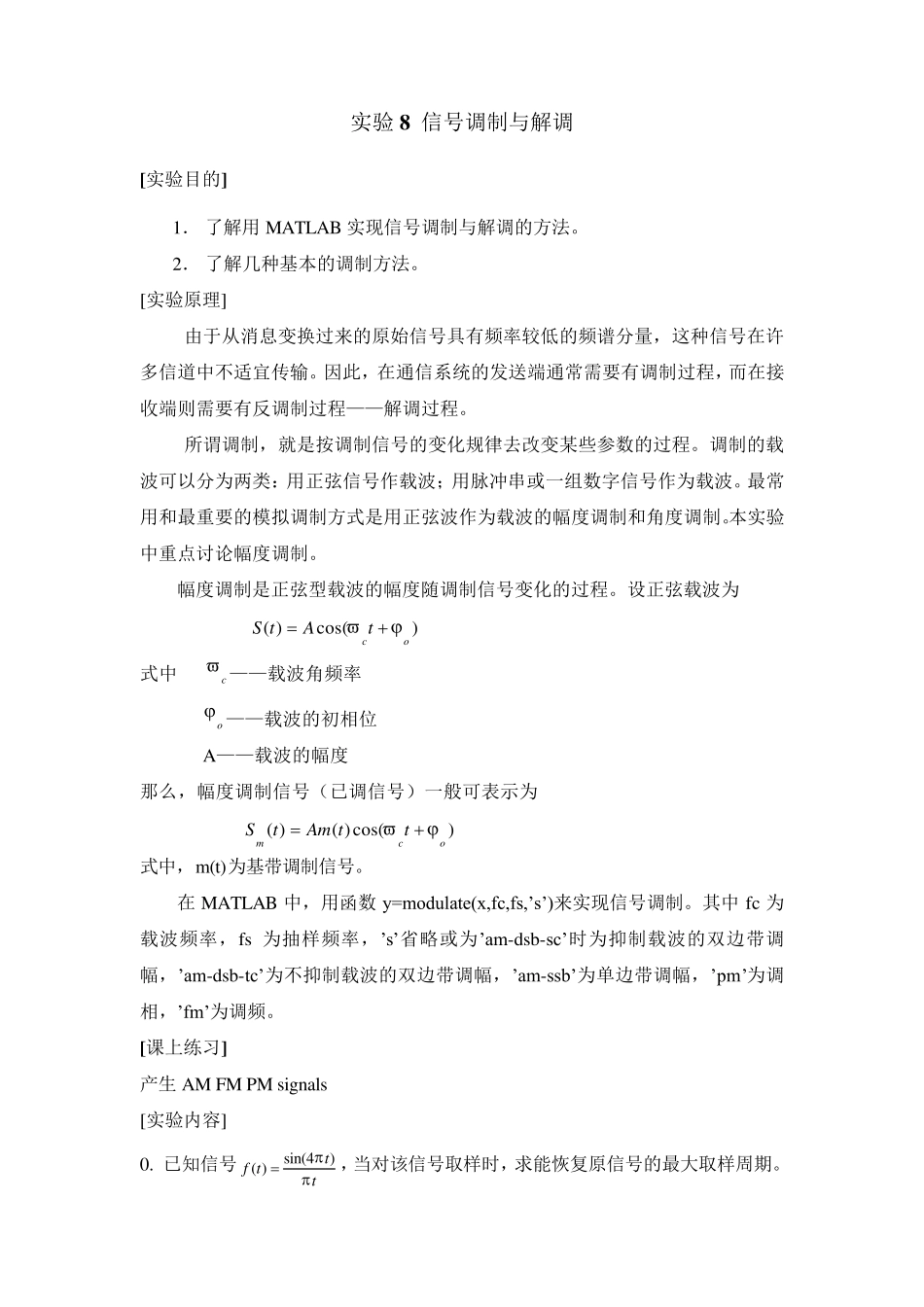

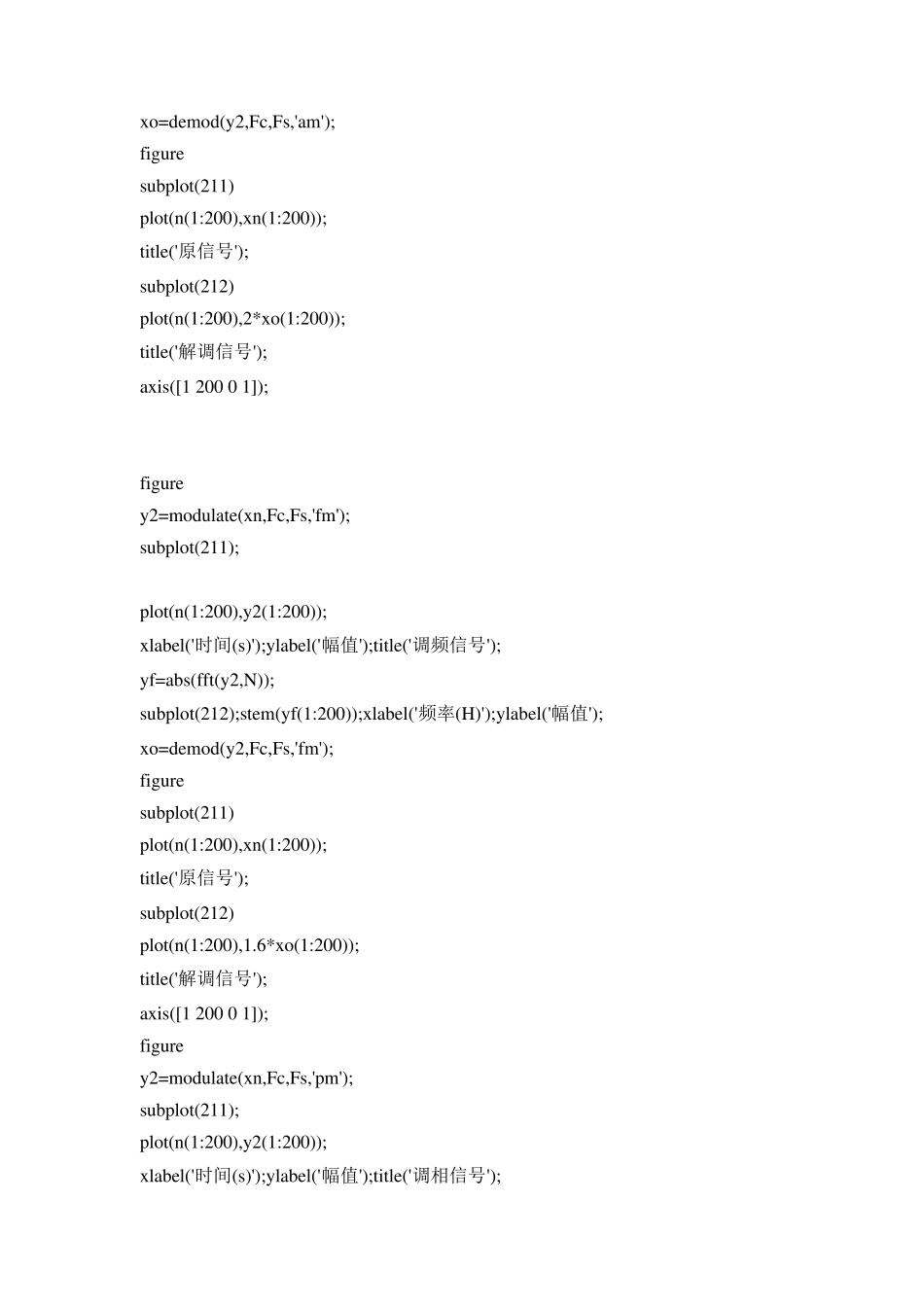

实验8 信号调制与解调 [实验目的] 1． 了解用MATLAB 实现信号调制与解调的方法。 2． 了解几种基本的调制方法。 [实验原理] 由于从消息变换过来的原始信号具有频率较低的频谱分量，这种信号在许多信道中不适宜传输。因此，在通信系统的发送端通常需要有调制过程，而在接收端则需要有反调制过程——解调过程。 所谓调制，就是按调制信号的变化规律去改变某些参数的过程。调制的载波可以分为两类：用正弦信号作载波；用脉冲串或一组数字信号作为载波。最常用和最重要的模拟调制方式是用正弦波作为载波的幅度调制和角度调制。本实验中重点讨论幅度调制。 幅度调制是正弦型载波的幅度随调制信号变化的过程。设正弦载波为 )cos()(octAtS 式中 c ——载波角频率 o ——载波的初相位 A——载波的幅度 那么，幅度调制信号（已调信号）一般可表示为 )cos()()(ocmttAmtS 式中，m(t)为基带调制信号。 在MATLAB 中，用函数 y=modulate(x,fc,fs,’s’)来实现信号调制。其中fc 为载波频率，fs 为抽样频率，’s’省略或为’am-dsb-sc’时为抑制载波的双边带调幅，’am-dsb-tc’为不抑制载波的双边带调幅，’am-ssb’为单边带调幅，’pm’为调相，’fm’为调频。 [课上练习] 产生 AM FM PM signals [实验内容] 0. 已知信号sin(4)( )tf tt，当对该信号取样时，求能恢复原信号的最大取样周期。设计MATALB 程序进行分析并给出结果。 1． 有一正弦信号)256/2sin()(nnx, n=[0:256]，分别以100000Hz 的载波和1000000Hz的抽样频率进行调幅、调频、调相，观察图形。 2． 对题1 中各调制信号进行解调（采用demod 函数），观察与原图形的区别 3． 已知线性调制信号表示式如下： ⑴ ttccoscos ⑵ ttccos)sin5.01( 式中 6c，试分别画出它们的波形图和频谱图 4． 已知调制信号)4000cos()200cos()(tttm，载波为 cos104t，进行单边带调制，试确定单边带信号的表示式，并画出频谱图。 [实验要求] 1 自行编制完整的实验程序，实现对信号的模拟，并得出实验结果。 2 在实验报告中写出完整的自编程序，并给出实验结果和分析，学习 demod 函数对调制信号进行解调的分析。 对1 ，2 题解答，程序如下： clc;close all;clear; % Fm=10;Fs=1000;Fc=100;N=1000;k=0:N-1; % t=k/Fs; n=[0:256];Fc=100000;Fs=1000000;N=1000; xn=abs(sin(2*pi*n/256)); %...
