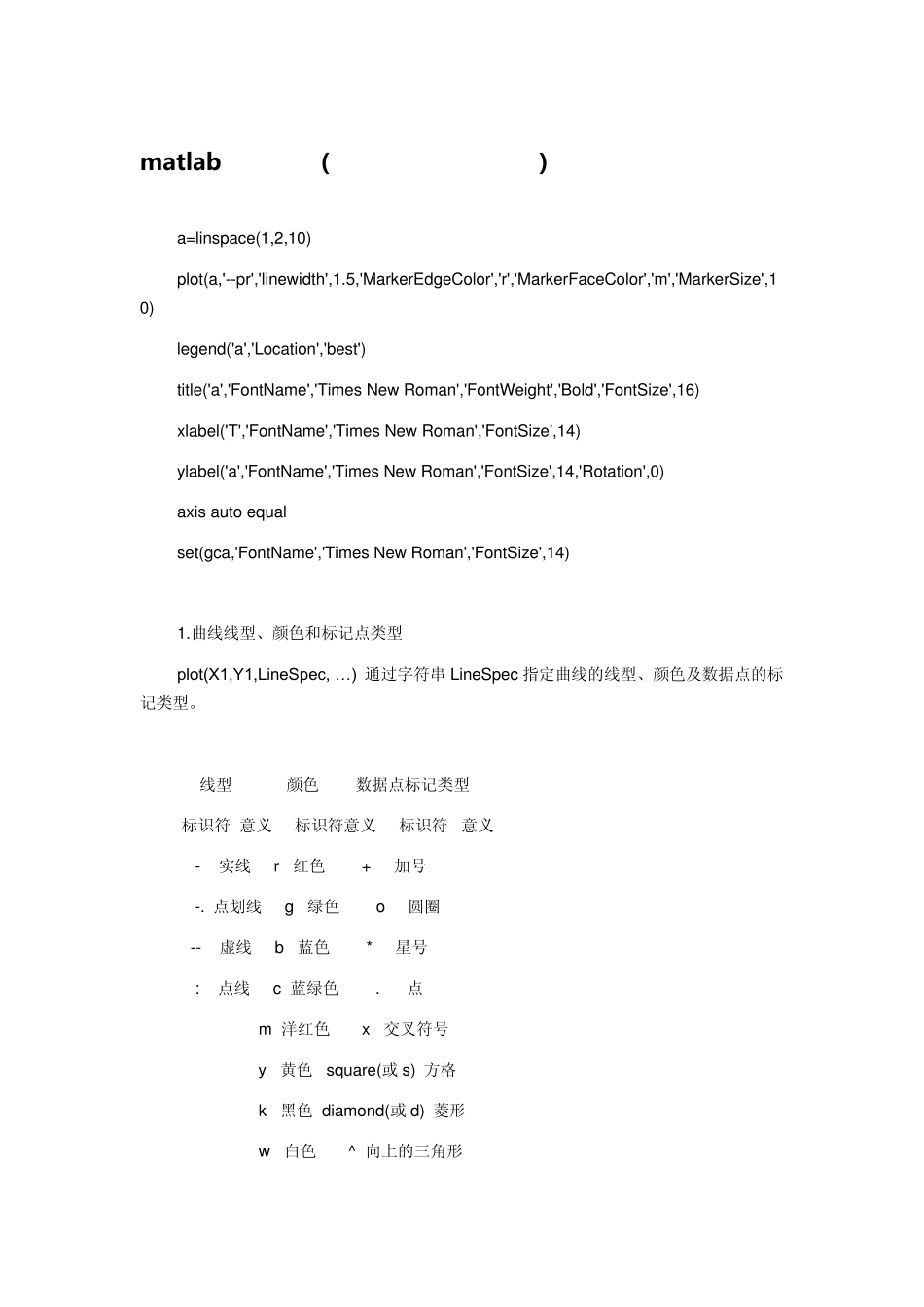

matlab画图设置(坐标轴、曲线、颜色)_第1页
1/11

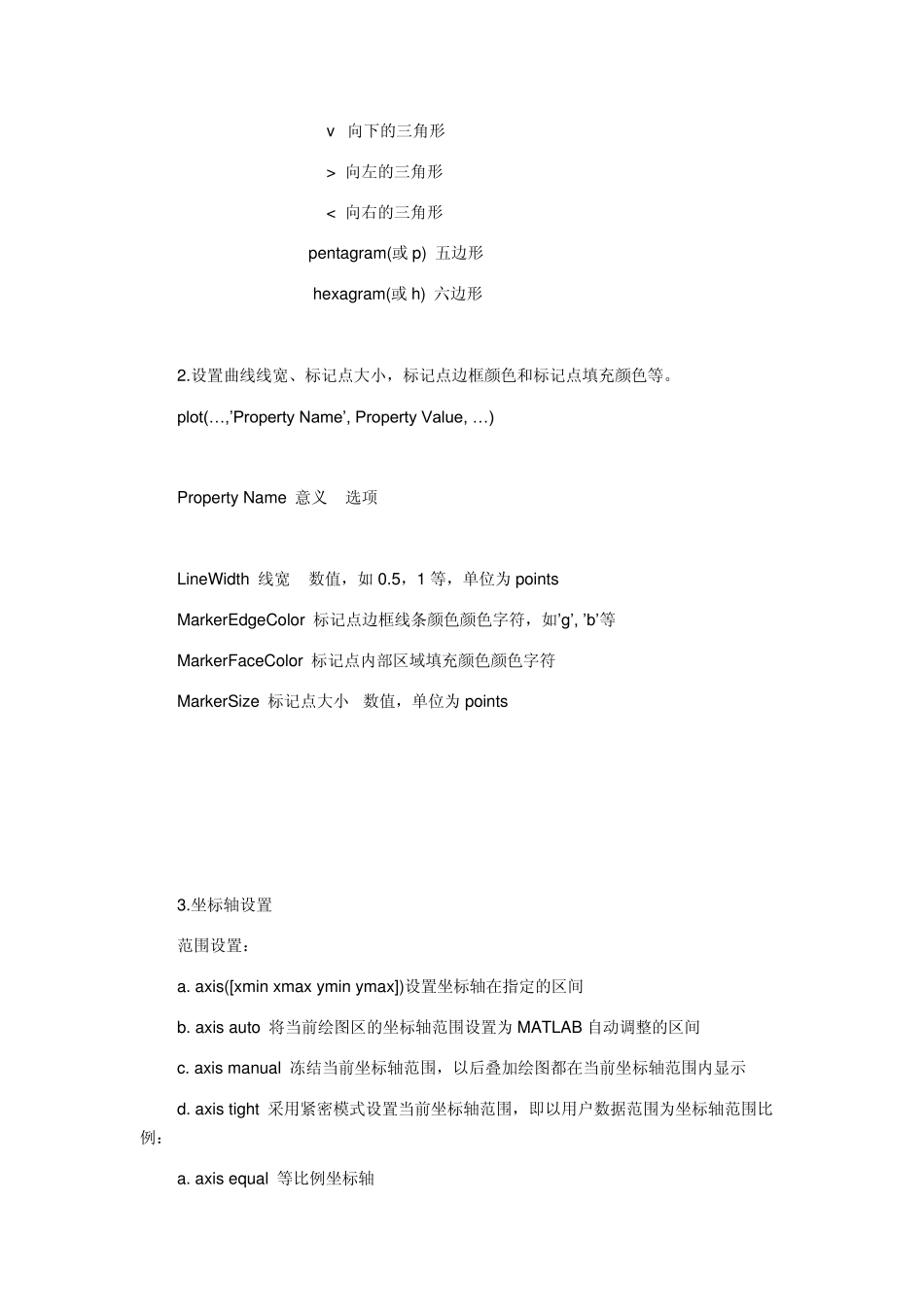

matlab画图设置(坐标轴、曲线、颜色)_第2页
2/11

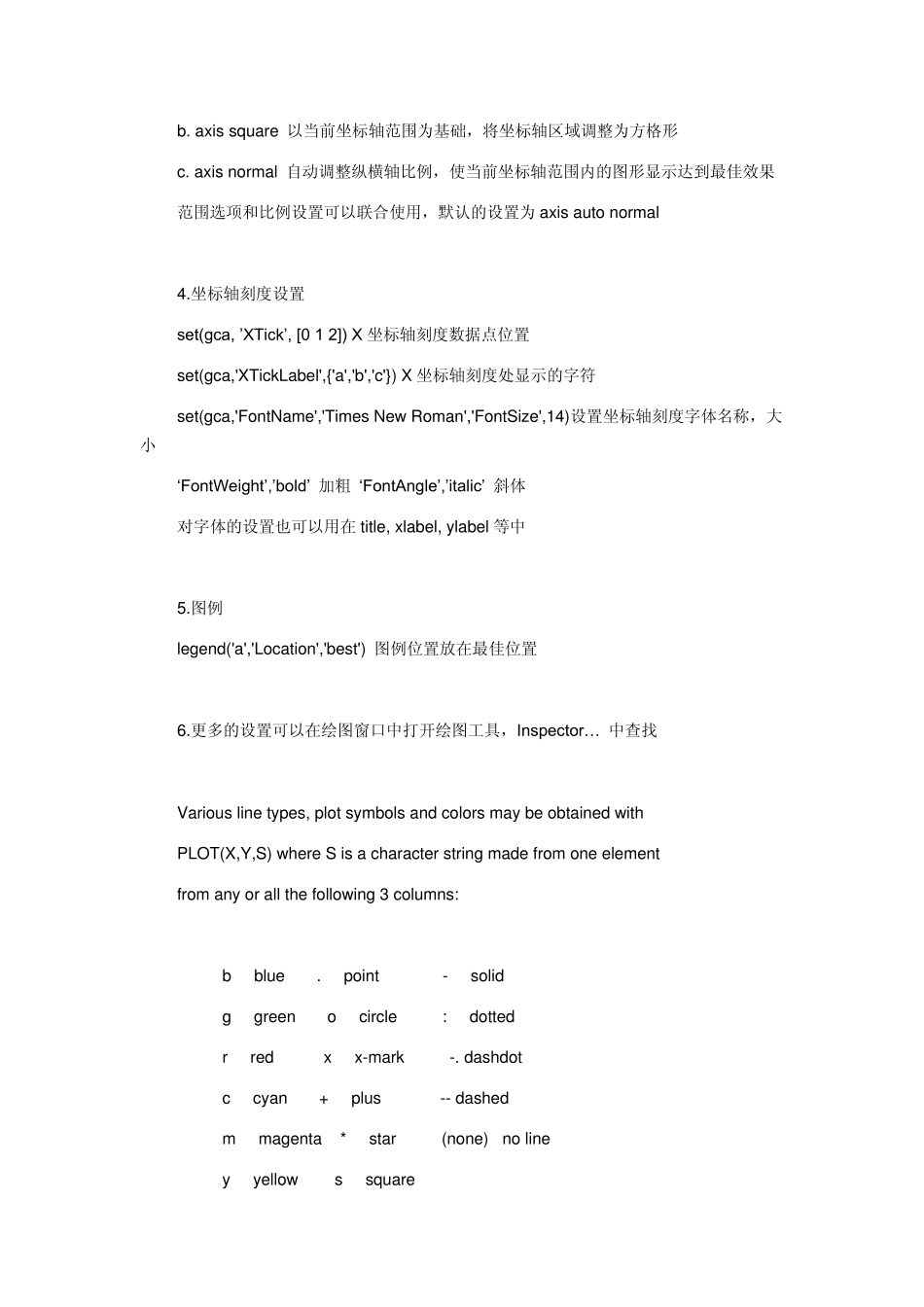

matlab画图设置(坐标轴、曲线、颜色)_第3页
3/11
matlab 画图设置(坐标轴、曲线、颜色) a=linspace(1,2,10) plot(a,'--pr','linewidth',1.5,'MarkerEdgeColor','r','MarkerFaceColor','m','MarkerSize',10) legend('a','Location','best') title('a','FontName','Times New Roman','FontWeight','Bold','FontSize',16) xlabel('T','FontName','Times New Roman','FontSize',14) ylabel('a','FontName','Times New Roman','FontSize',14,'Rotation',0) axis auto equal set(gca,'FontName','Times New Roman','FontSize',14) 1.曲线线型、颜色和标记点类型 plot(X1,Y1,LineSpec, … ) 通过字符串 LineSpec 指定曲线的线型、颜色及数据点的标记类型。 线型 颜色 数据点标记类型 标识符 意义 标识符意义 标识符 意义 - 实线 r 红色 + 加号 -. 点划线 g 绿色 o 圆圈 -- 虚线 b 蓝色 * 星号 : 点线 c 蓝绿色 . 点 m 洋红色 x 交叉符号 y 黄色 square(或 s) 方格 k 黑色 diamond(或 d) 菱形 w 白色 ^ 向上的三角形 v 向下的三角形 > 向左的三角形 < 向右的三角形 pentagram(或p) 五边形 hexagram(或h) 六边形 2.设置曲线线宽、标记点大小,标记点边框颜色和标记点填充颜色等。 plot(…,‟Property Name‟, Property Value, …) Property Name 意义 选项 LineWidth 线宽 数值,如 0.5,1 等,单位为 points MarkerEdgeColor 标记点边框线条颜色颜色字符,如‟g‟, ‟b‟等 MarkerFaceColor 标记点内部区域填充颜色颜色字符 MarkerSize 标记点大小 数值,单位为 points 3.坐标轴设置 范围设置: a. axis([xmin xmax ymin ymax])设置坐标轴在指定的区间 b. axis auto 将当前绘图区的坐标轴范围设置为 MATLAB 自动调整的区间 c. axis manual 冻结当前坐标轴范围,以后叠加绘图都在当前坐标轴范围内显示 d. axis tight 采用紧密模式设置当前坐标轴范围,即以用户数据范围为坐标轴范围比例: a. axis equal 等比例坐标轴 b. axis square 以当前坐标轴范围为基础,将坐标轴区域调整为方格形 c. axis normal 自动调整纵横轴比例,使当前坐标轴范围内的图形显示达到最佳效果 范围选项和比例设置可以联合使用,默认的设置为axis auto normal 4.坐标轴刻度设置 set(gca, ‟XTick‟, [0 1 2]) X 坐标轴刻度数据点位置 set(gca,'XTickLabel',{'a','b'...
