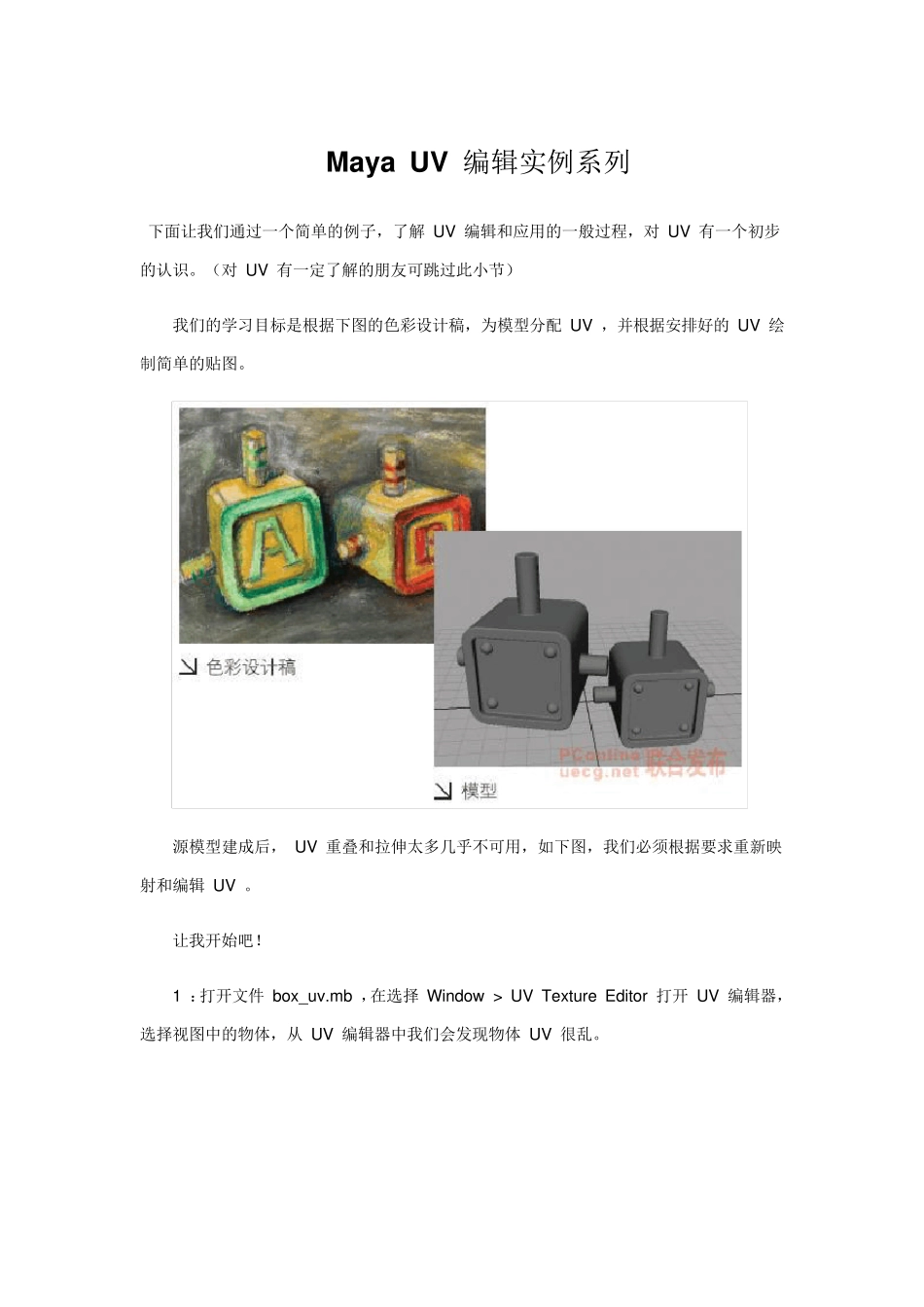

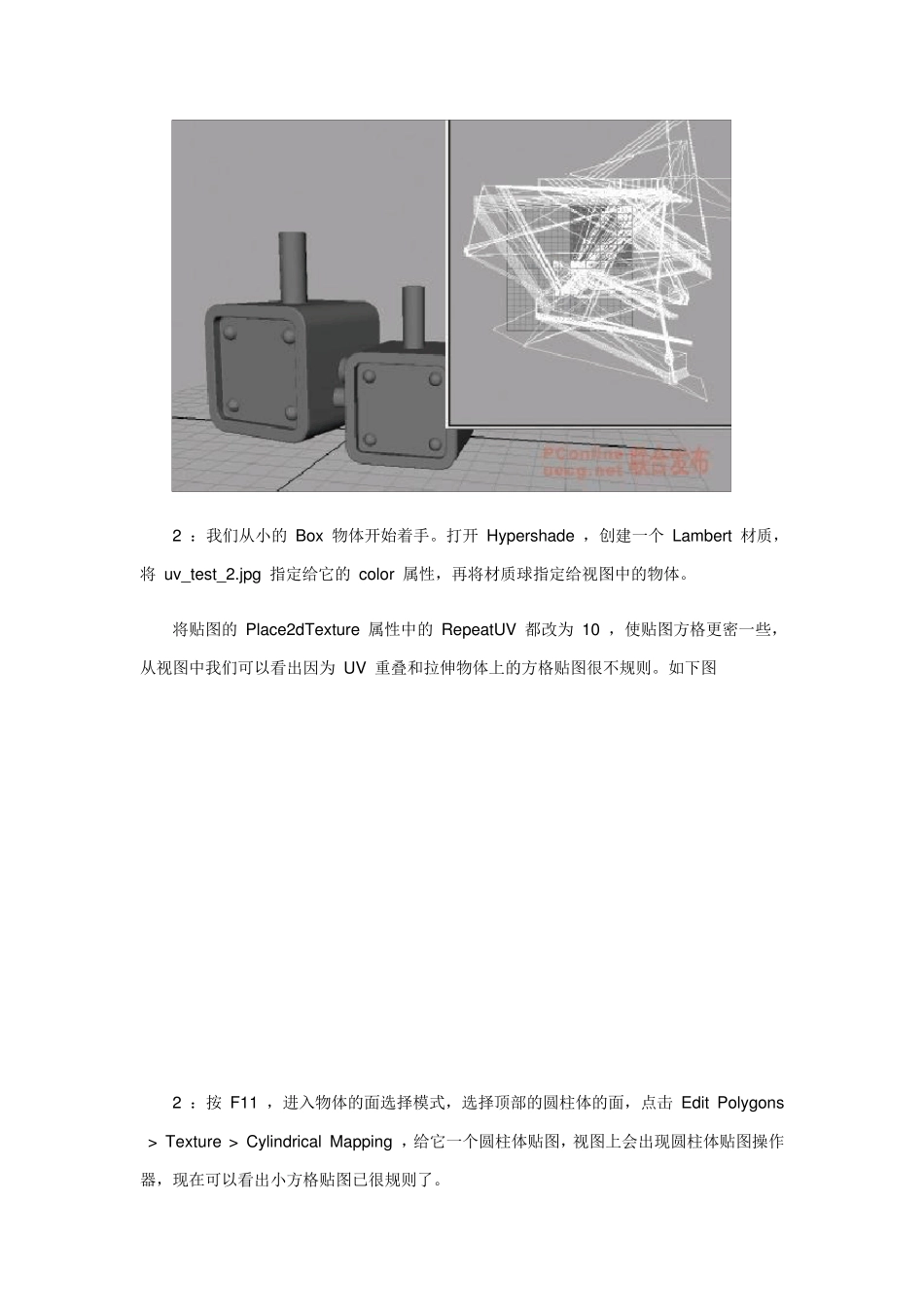

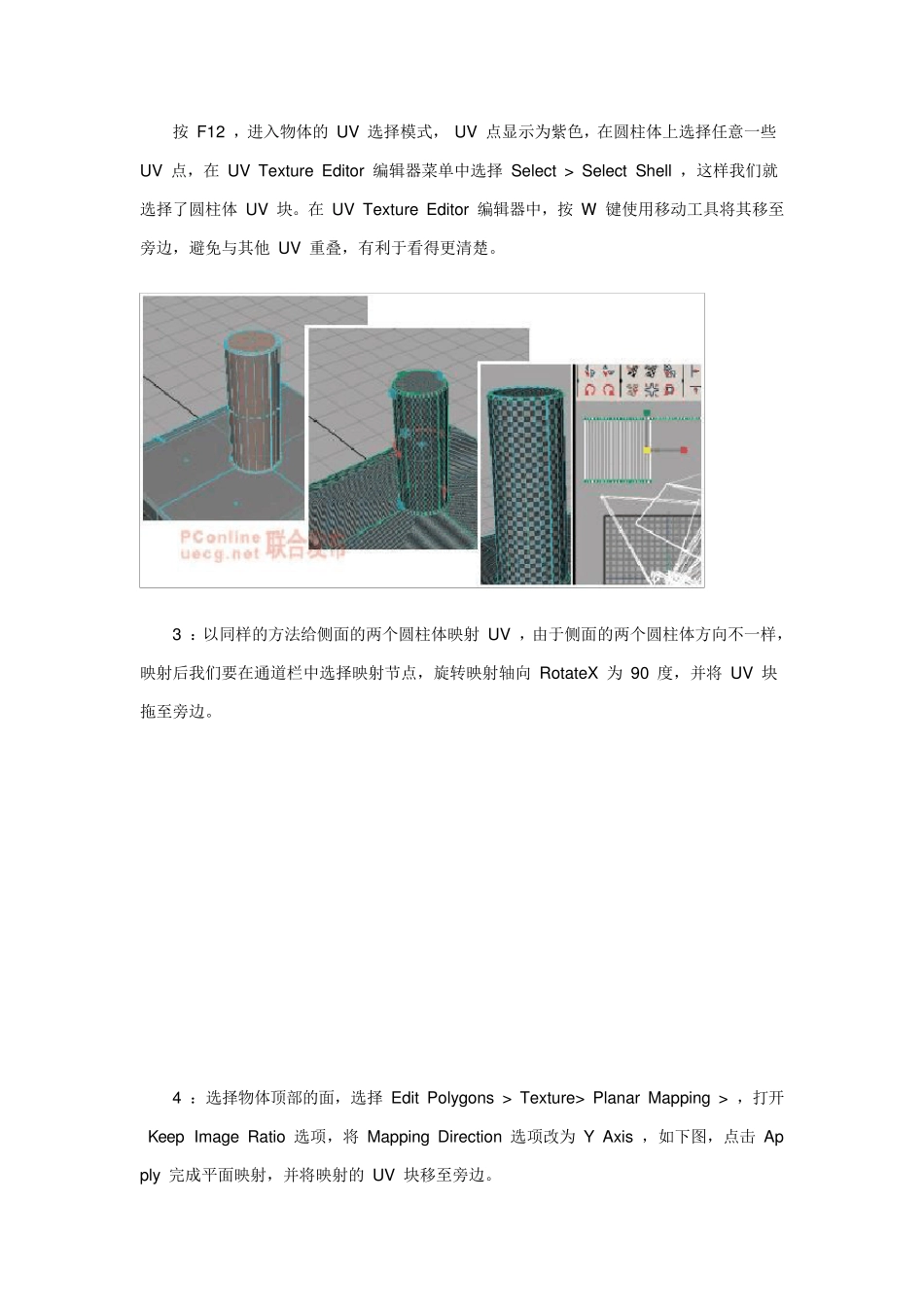

Maya UV 编辑实例系列 下面让我们通过一个简单的例子，了解 UV 编辑和应用的一般过程，对 UV 有一个初步的认识。（对 UV 有一定了解的朋友可跳过此小节） 我们的学习目标是根据下图的色彩设计稿，为模型分配 UV ，并根据安排好的 UV 绘制简单的贴图。 源模型建成后， UV 重叠和拉伸太多几乎不可用，如下图，我们必须根据要求重新映射和编辑 UV 。 让我开始吧！ 1 ：打开文件 box_uv.mb ，在选择 Window > UV Texture Editor 打开 UV 编辑器，选择视图中的物体，从 UV 编辑器中我们会发现物体 UV 很乱。 2 ：我们从小的 Box 物体开始着手。打开 Hypershade ，创建一个 Lambert 材质，将 uv_test_2.jpg 指定给它的 color 属性，再将材质球指定给视图中的物体。 将贴图的 Place2dTexture 属性中的 RepeatUV 都改为 10 ，使贴图方格更密一些，从视图中我们可以看出因为 UV 重叠和拉伸物体上的方格贴图很不规则。如下图 2 ：按 F11 ，进入物体的面选择模式，选择顶部的圆柱体的面，点击 Edit Polygons > Texture > Cylindrical Mapping ，给它一个圆柱体贴图，视图上会出现圆柱体贴图操作器，现在可以看出小方格贴图已很规则了。 按 F12 ，进入物体的 UV 选择模式， UV 点显示为紫色，在圆柱体上选择任意一些 UV 点，在 UV Texture Editor 编辑器菜单中选择 Select > Select Shell ，这样我们就选择了圆柱体 UV 块。在 UV Texture Editor 编辑器中，按 W 键使用移动工具将其移至旁边，避免与其他 UV 重叠，有利于看得更清楚。 3 ：以同样的方法给侧面的两个圆柱体映射 UV ，由于侧面的两个圆柱体方向不一样，映射后我们要在通道栏中选择映射节点，旋转映射轴向 RotateX 为 90 度，并将 UV 块拖至旁边。 4 ：选择物体顶部的面，选择 Edit Polygons > Texture> Planar Mapping > ，打开 Keep Image Ratio 选项，将 Mapping Direction 选项改为 Y Axis ，如下图，点击 Apply 完成平面映射，并将映射的 UV 块移至旁边。 5 ：以同样的操作方法完成物体余下的面，左右、前后和下部，注意选择相应的轴向，也就是 Mapping Direction 选项，完成各个面的平面映射，并将映射的 UV 块移至不同的位置避免重叠。 6 ：进一步给未完善的地方映射 UV ，例如圆柱体的顶部、立方体正面和后面的凹槽边缘。 选择 3 个圆...
