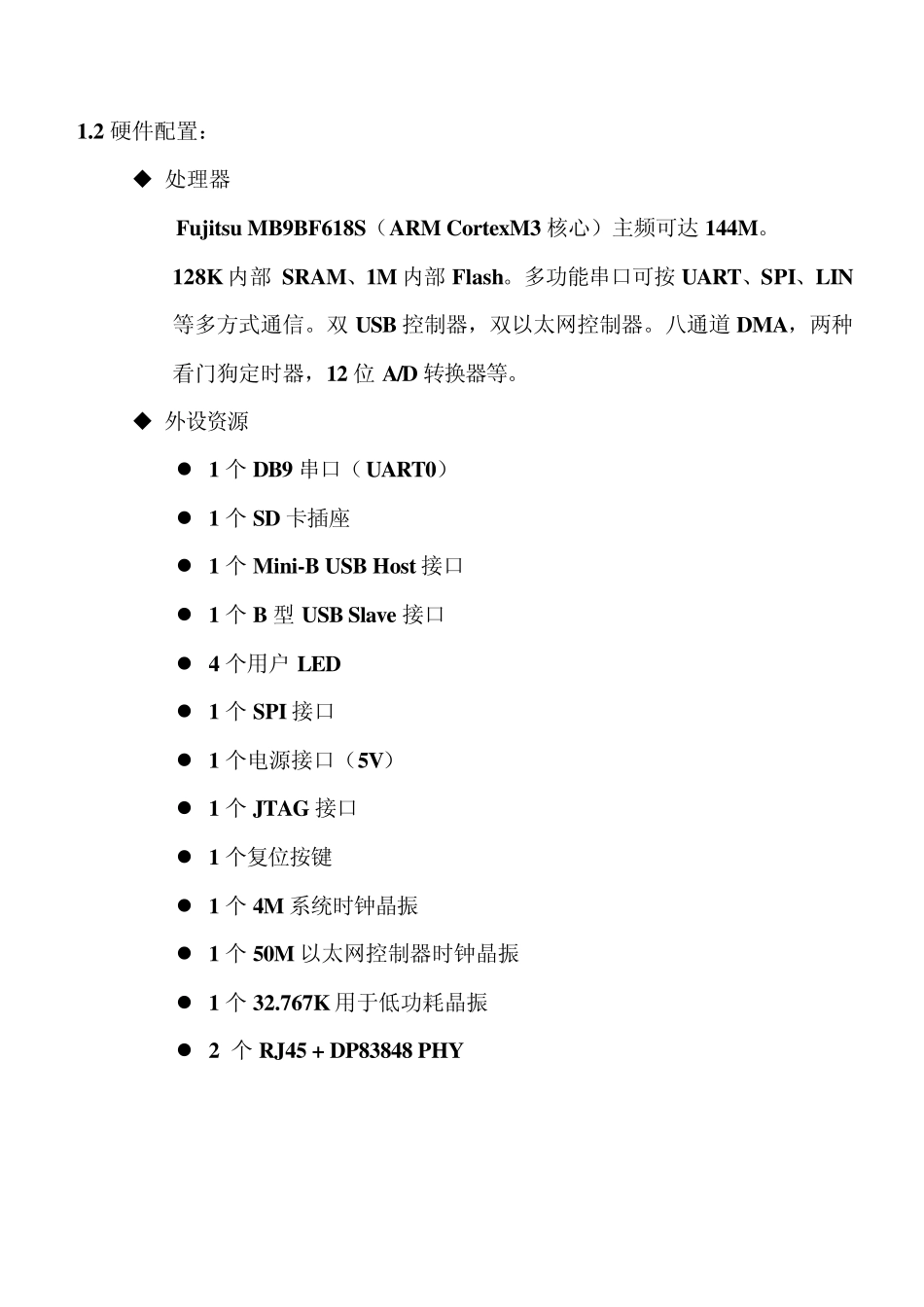

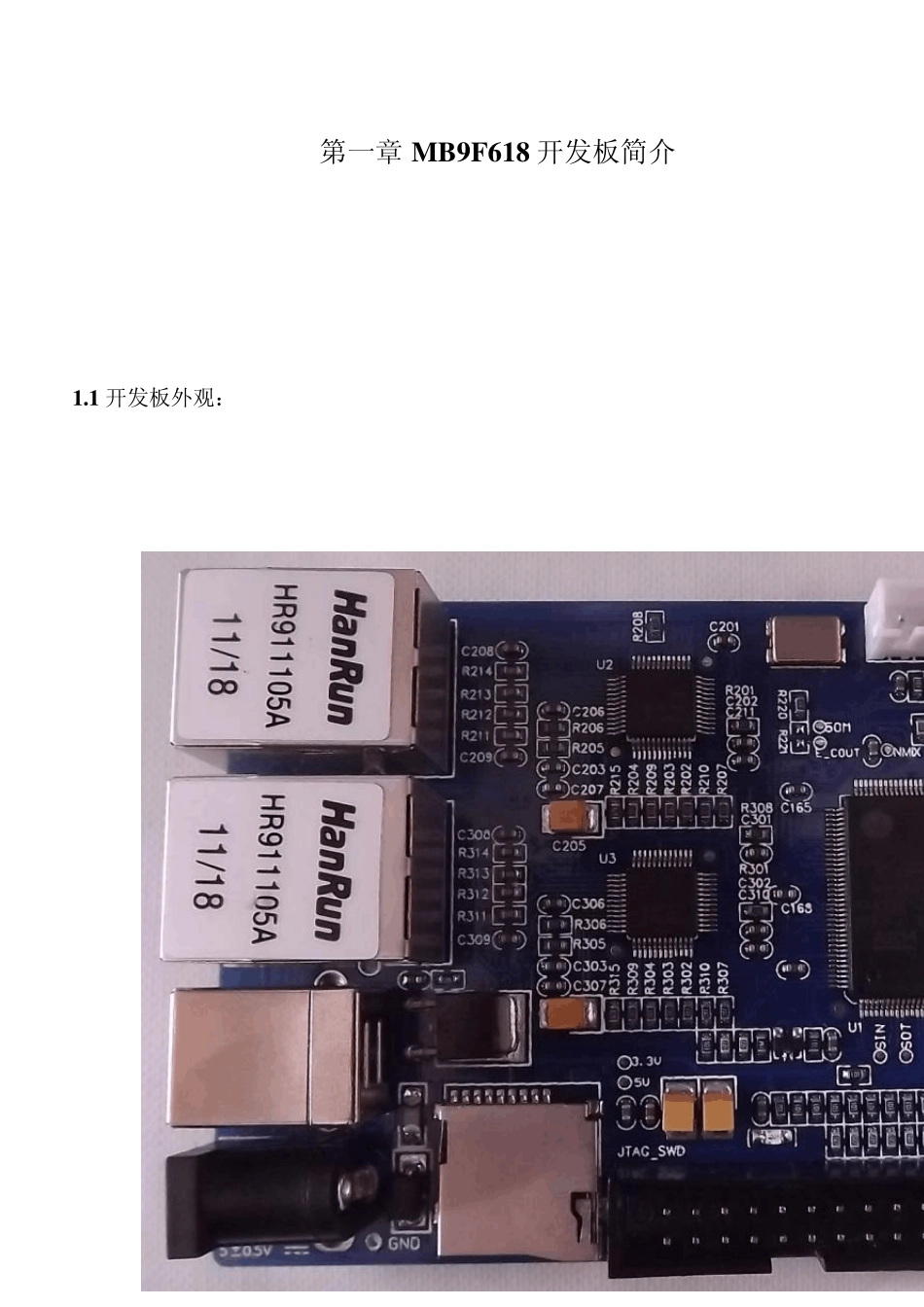

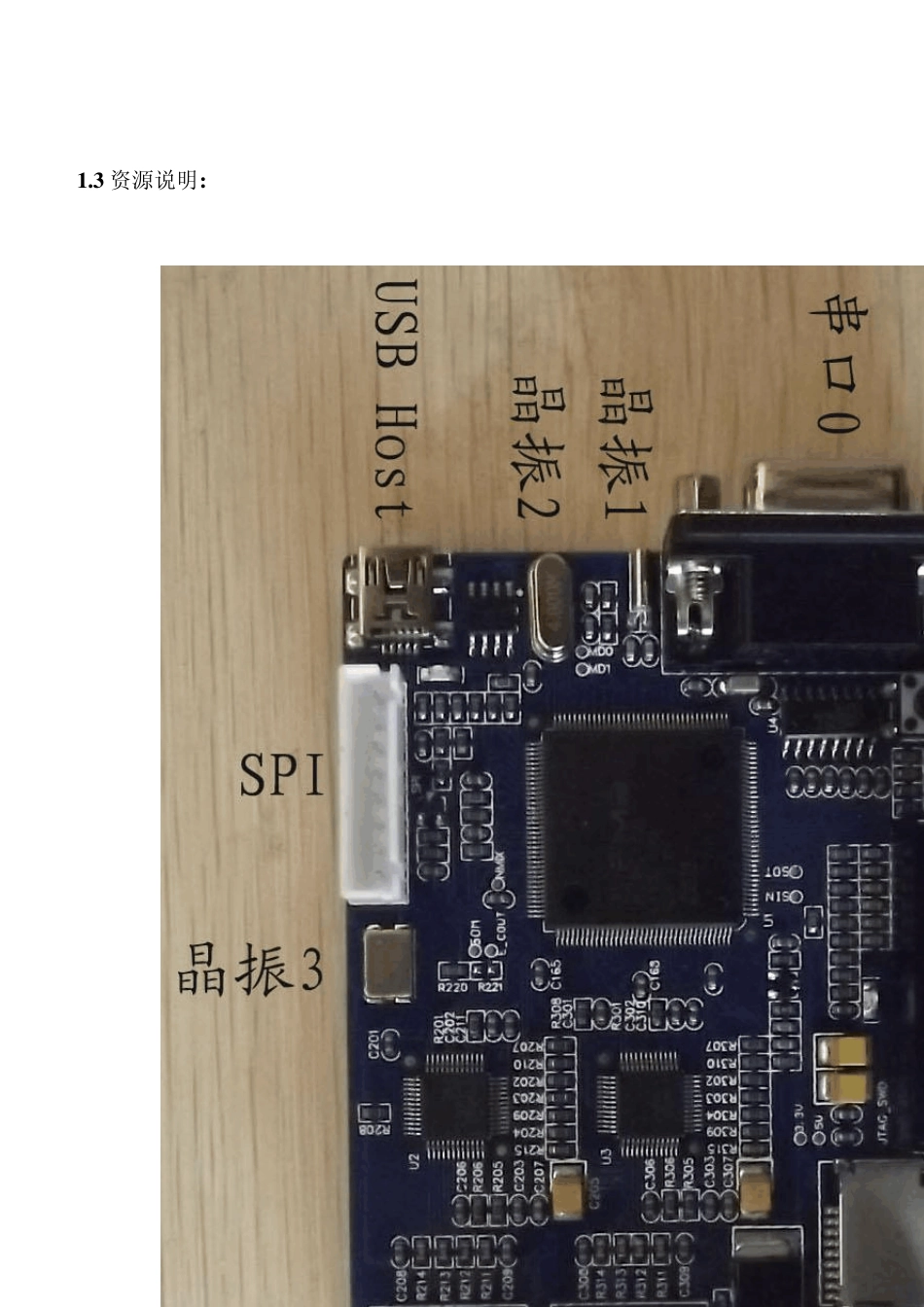

第一章 M B9F618 开发板简介 1.1 开发板外观： 1.2 硬件配置： 处理器 Fujitsu MB9BF618S（ARM CortexM3 核心）主频可达144M。 128K 内部 SRAM、1M 内部Flash。多功能串口可按 UART、SPI、LIN等多方式通信。双 USB 控制器，双以太网控制器。八通道 DMA，两种看门狗定时器，12 位 A/D 转换器等。 外设资源 1 个 DB9 串口（UART0） 1 个 SD 卡插座 1 个 Mini-B USB Host 接口 1 个 B 型 USB Slave 接口 4 个用户 LED 1 个 SPI 接口 1 个电源接口（5V） 1 个 JTAG 接口 1 个复位按键 1 个 4M 系统时钟晶振 1 个 50M 以太网控制器时钟晶振 1 个 32.767K 用于低功耗晶振 2 个 RJ45 + DP83848 PHY 1.3 资源说明: 1.3.1 用户LED LED 在开发中常用于指示状态，以进行简单的调试。本开发板具有4 个用户可编程LED 接在CPU 的GPIO。低电平点亮，占用端口资源如下： 设备 LED1 LED2 LED3 LED4 端口 P54 P55 P56 P57 1.3.2 串口 MB9BF618S 提供8 个串口，可支持多种工作模式，IIC、LIN、SPI、UART。这些强大的多功能串行接口，为各种嵌入式应用提供了简便经济的解决方案。本开发板将串口0 转换为 RS232 电平作为通用串行通信使用。 1.3.3 USB 接口 MB9BF618S 拥有两个USB 控制器它们都可工作在Host 或Slav e 模式。本开发板采用 Mini-B USB 接口作为 Host 接在USB 控制器1，B 型口作为 Slav e 接口连接到 USB 控制器0。 1.3.4 网络接口 MB9BF618S 内部集成两个网卡控制器。本开发板用两个DP83848 作为 PHY芯片提供两个以太网接口，可自适应 10M/100M 网络。RJ45 转接头内部集成耦合线圈可直接用普通网线连接其他设备 1.3.5 SPI 接口 为方便用户扩展其他SPI 通信功能，板子预留8PIN 插座，引脚功能定义如下： 1.3.6 SD 卡插座 此SD 接口采用多功能串口的SPI 通信模式实现。 1.3.7 电源 可采用USB Slave 接口供电或5V DC 接口供电 1.3.8 晶振 晶振1 为32.767K，用于低功耗模式的时钟源，4M 的晶振2 为主时钟PLL提供时钟源，晶振3 是一个为网卡提供50M 时钟的有源晶振(附录A)。 1.3.9 JTAG 接口 标准20PIN JTAG 接口，可连接Jlink，Ulink 等支持JTAG、SWD 的仿真器。 ———————————————————————...
