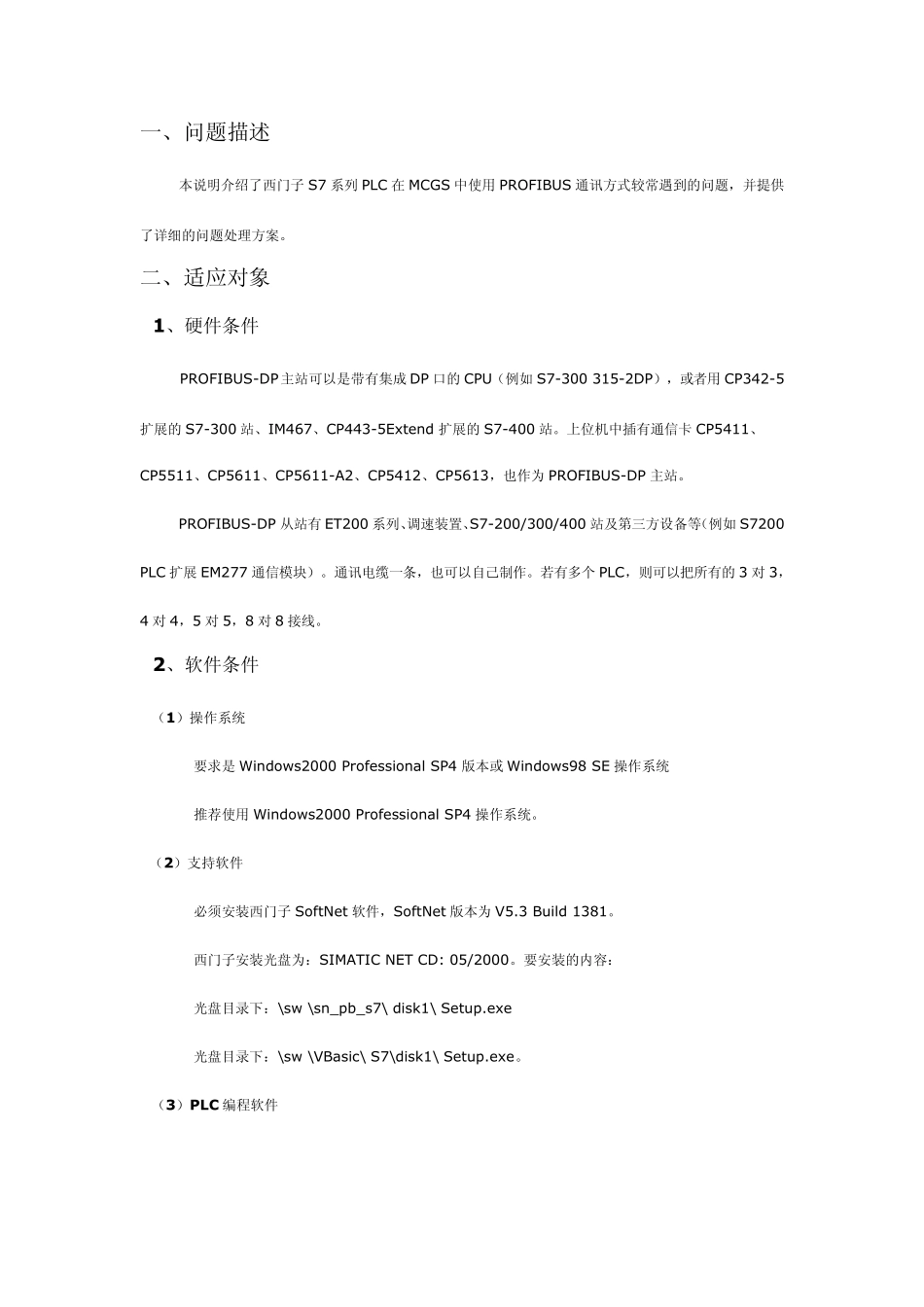

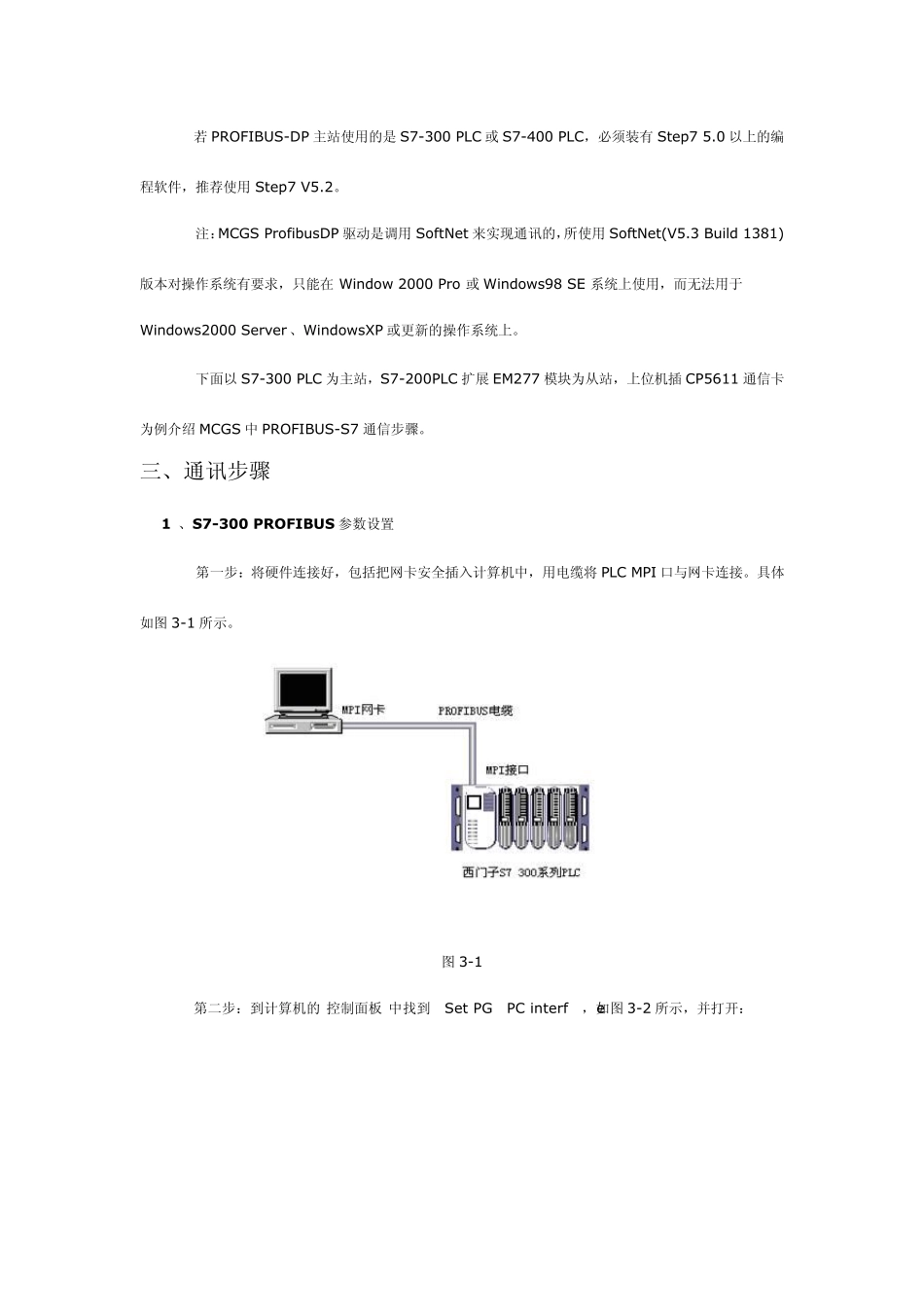

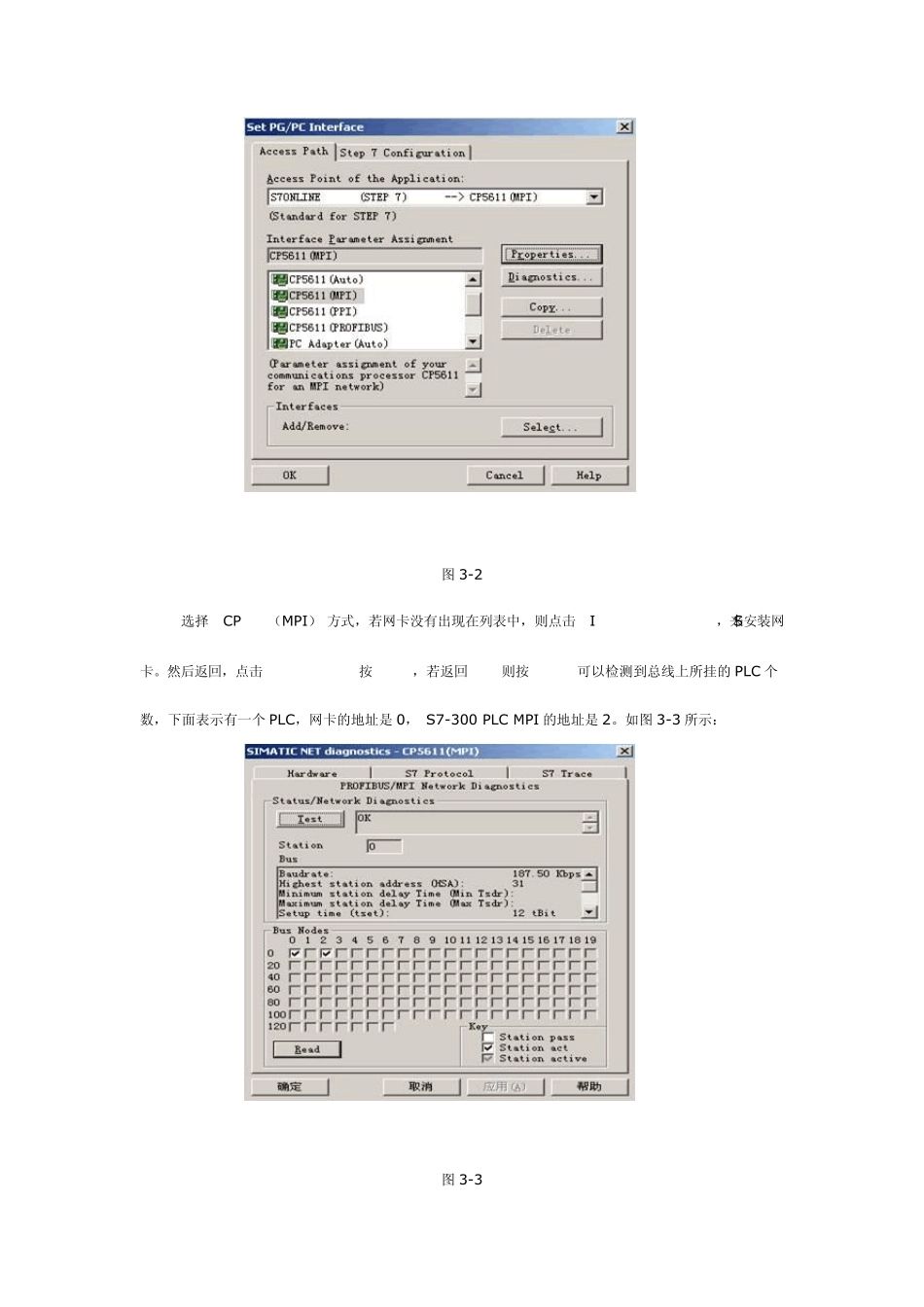

一、问题描述 本说明介绍了西门子 S7 系列 PLC 在 MCGS 中使用 PROFIBUS 通讯方式较常遇到的问题,并提供了详细的问题处理方案。 二、适应对象 1、硬件条件 PROFIBUS-DP主站可以是带有集成 DP 口的 CPU(例如 S7-300 315-2DP),或者用 CP342-5扩展的 S7-300 站、IM467、CP443-5Extend 扩展的 S7-400 站。上位机中插有通信卡 CP5411、CP5511、CP5611、CP5611-A2、CP5412、CP5613,也作为 PROFIBUS-DP 主站。 PROFIBUS-DP 从站有 ET200 系列、调速装置、S7-200/300/400 站及第三方设备等(例如 S7200 PLC 扩展 EM277 通信模块)。通讯电缆一条,也可以自己制作。若有多个 PLC,则可以把所有的 3 对 3,4 对 4,5 对 5,8 对 8 接线。 2、软件条件 (1)操作系统 要求是 Windows2000 Professional SP4 版本或 Windows98 SE 操作系统 推荐使用 Windows2000 Professional SP4 操作系统。 (2)支持软件 必须安装西门子 SoftNet 软件,SoftNet 版本为 V5.3 Build 1381。 西门子安装光盘为:SIMATIC NET CD: 05/2000。要安装的内容: 光盘目录下:\sw \sn_pb_s7\ disk1\ Setup.exe 光盘目录下:\sw \VBasic\ S7\disk1\ Setup.exe。 (3)PLC 编程软件 若PROFIBUS-DP 主站使用的是S7-300 PLC 或S7-400 PLC,必须装有Step7 5.0 以上的编程软件,推荐使用Step7 V5.2。 注:MCGS ProfibusDP 驱动是调用SoftNet 来实现通讯的,所使用SoftNet(V5.3 Build 1381)版本对操作系统有要求,只能在Window 2000 Pro 或Window s98 SE 系统上使用,而无法用于Window s2000 Server 、Window sXP 或更新的操作系统上。 下面以S7-300 PLC 为主站,S7-200PLC 扩展 EM277 模块为从站,上位机插 CP5611 通信卡为例介绍 MCGS 中 PROFIBUS-S7 通信步骤。 三、通讯步骤 1 、S7-300 PROFIBUS 参数设置 第一步:将硬件连接好,包括把网卡安全插入计算机中,用电缆将 PLC MPI 口与网卡连接。具体如图 3-1 所示。 图 3-1 第二步:到计算机的“控制面板”中找到“Set PG/PC interface”,如图 3-2 所示,并打开: 图3-2 选择“CP5611(MPI)”方式,若网卡没有出现在列表中,则点击“Interfaces—Select”,来安装网卡。然后返回,点击“Diagnostics”按“test”,若返回“OK”则按“Read”可以检测到总线上所挂的 PLC 个数,下面表...
