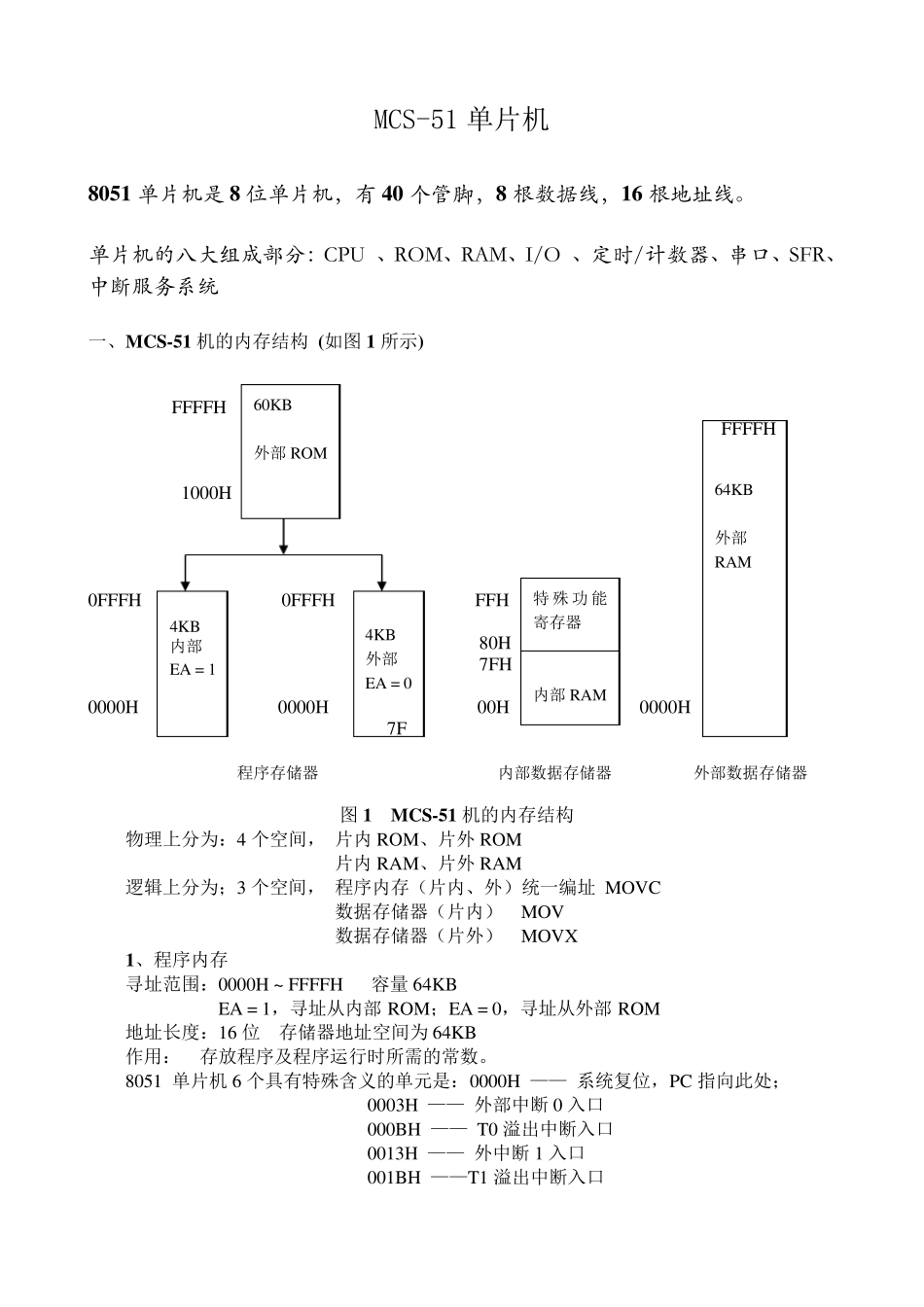

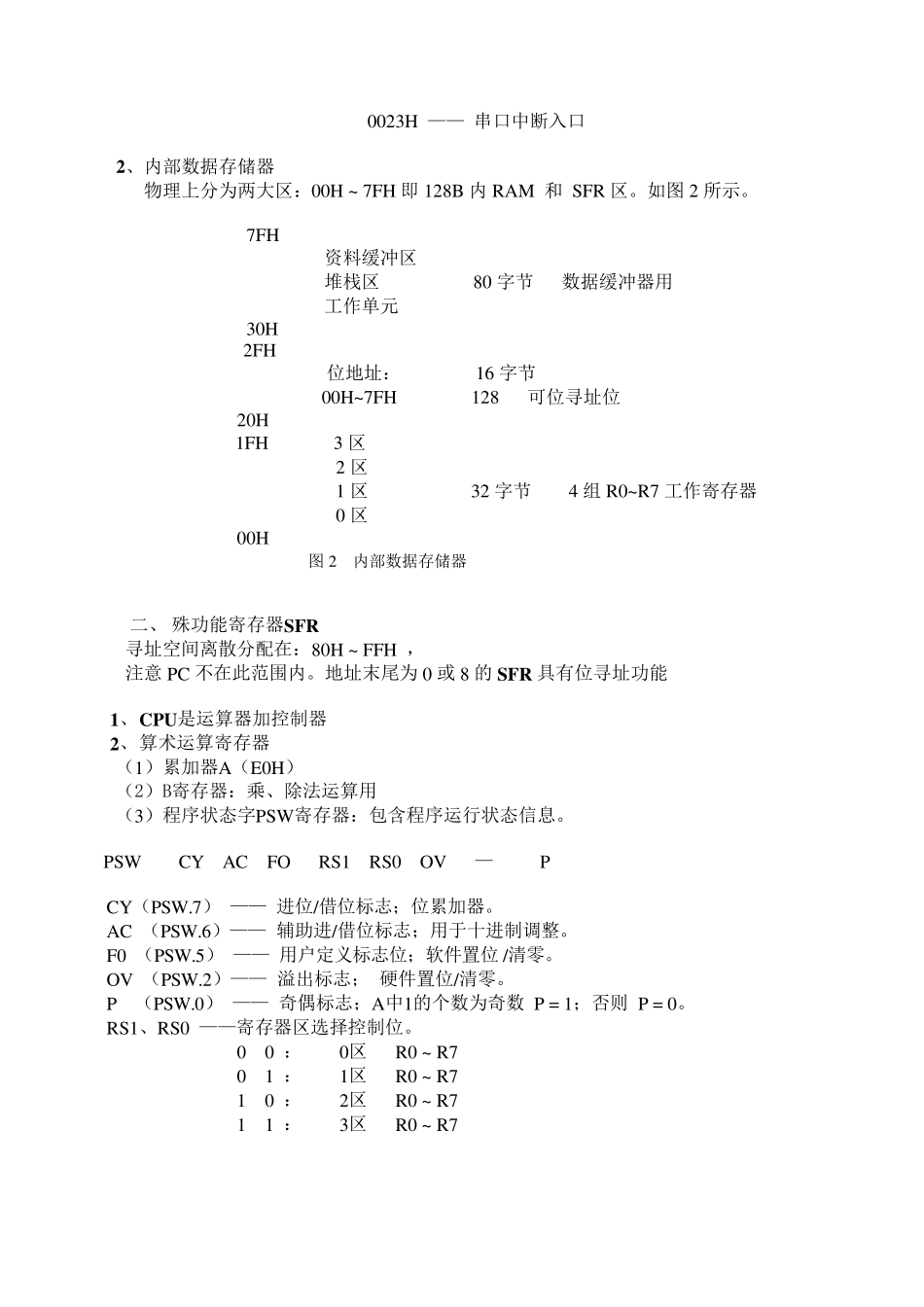

MCS-51 单片机 8051 单 片 机 是 8 位 单 片 机 ， 有 40 个 管 脚 ， 8 根 数 据 线 ， 16 根 地 址 线 。 单 片 机 的 八 大 组 成 部 分 ：CPU 、ROM、RAM、I/O 、定 时 /计 数 器 、串 口 、SFR、中 断 服 务 系 统 一、MCS-51 机的内存结构 (如图1 所示) FFFFH FFFFH 1000H 0FFFH 0FFFH FFH 80H 7FH 0000H 0000H 00H 0000H 7F 程序存储器 内部数据存储器 外部数据存储器 图1 MCS-51 机的内存结构 物理上分为：4 个空间， 片内ROM、片外ROM 片内RAM、片外RAM 逻辑上分为；3 个空间， 程序内存（片内、外）统一编址 MOVC 数据存储器（片内） MOV 数据存储器（片外） MOVX 1、程序内存 寻址范围：0000H ~ FFFFH 容量64KB EA = 1，寻址从内部ROM；EA = 0，寻址从外部ROM 地址长度：16 位 存储器地址空间为64KB 作用： 存放程序及程序运行时所需的常数。 8051 单片机6 个具有特殊含义的单元是：0000H —— 系统复位，PC 指向此处； 0003H —— 外部中断 0 入口 000BH —— T0 溢出中断入口 0013H —— 外中断 1 入口 001BH ——T1 溢出中断入口 60KB 外部ROM 64KB 外部 RAM 4KB 内部 EA = 1 4KB 外部 EA = 0 特殊功 能寄存器 内部RAM 0023H —— 串口中断入口 2、内部数据存储器 物理上分为两大区：00H ~ 7FH 即 128B 内 RAM 和 SFR 区。如图 2 所示。 7FH 资料缓冲区 堆栈区 80 字节 数据缓冲器用 工作单元 30H 2FH 位地址： 16 字节 00H~7FH 128 可位寻址位 20H 1FH 3 区 2 区 1 区 32 字节 4 组 R0~R7 工作寄存器 0 区 00H 图 2 内部数据存储器 二、 殊功能寄存器SFR 寻址空间离散分配在：80H ~ FFH ， 注意 PC 不在此范围内。地址末尾为 0 或 8 的 SFR 具有位寻址功能 1、 CPU 是运算器加控制器 2、 算术运算寄存器 （1）累加器A（E0H） （2）B寄存器：乘、除法运算用 （3）程序状态字PSW寄存器：包含程序运行状态信息。 PSW CY AC FO RS1 RS0 OV — P CY（PSW.7） —— 进位/借位标志；位累加器。 AC （PSW.6）—— 辅助进/借位标志；用于十进制调整。 F0 （PSW.5） —— 用户定义标志位；软件置位 /清零。 OV （PSW.2）—— 溢出标志； 硬件置位/清零。 P （PSW.0） —— 奇...
