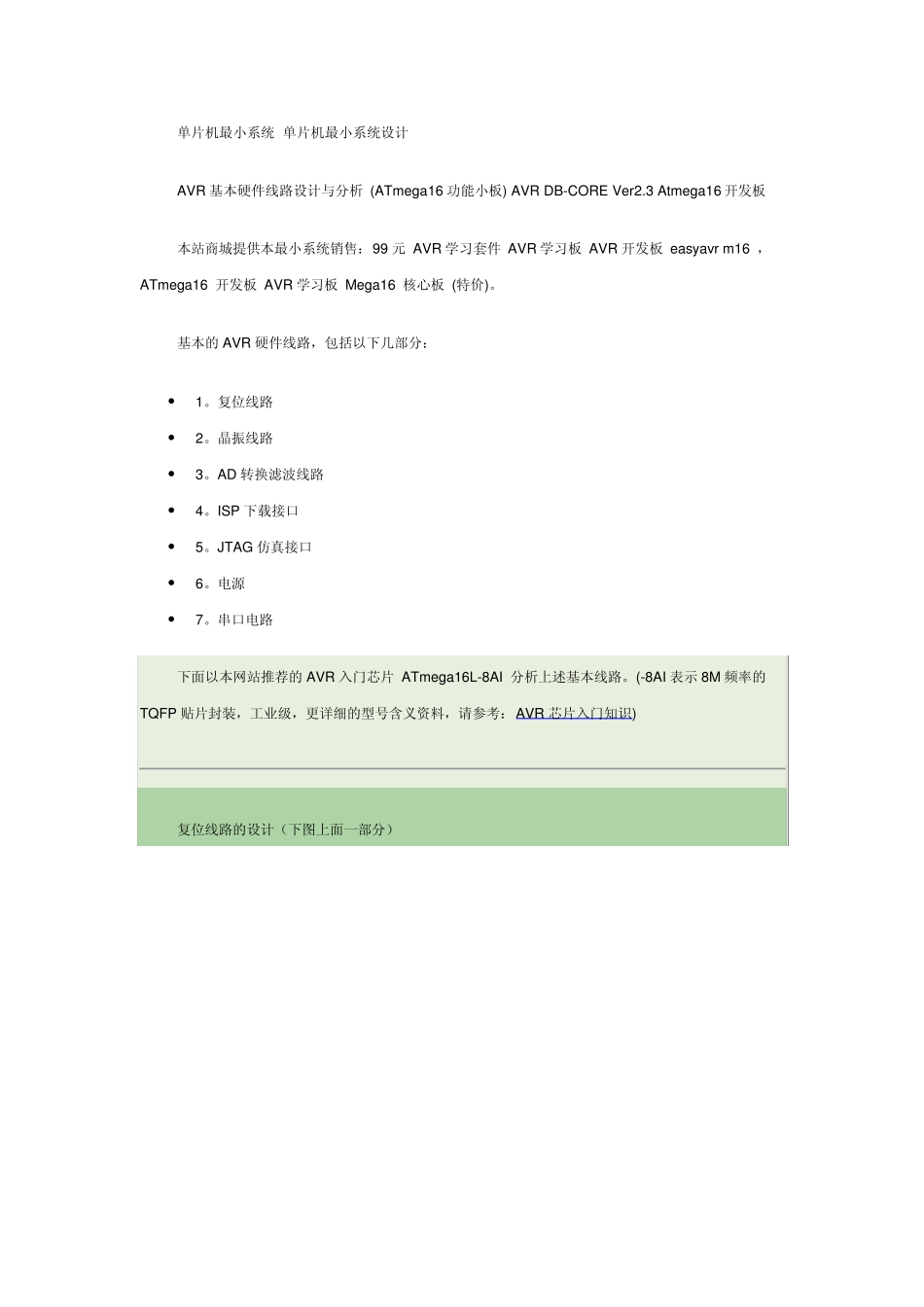

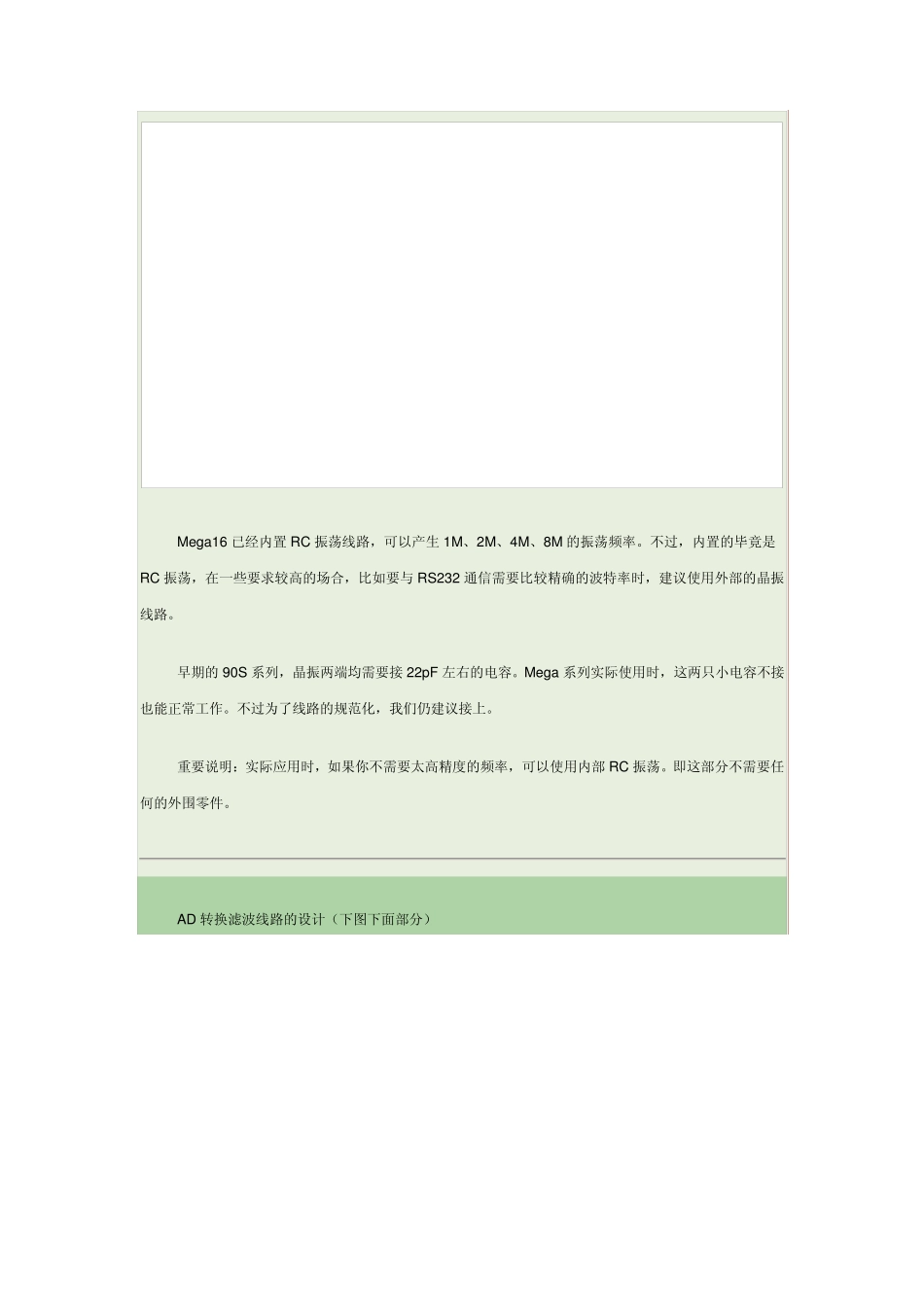

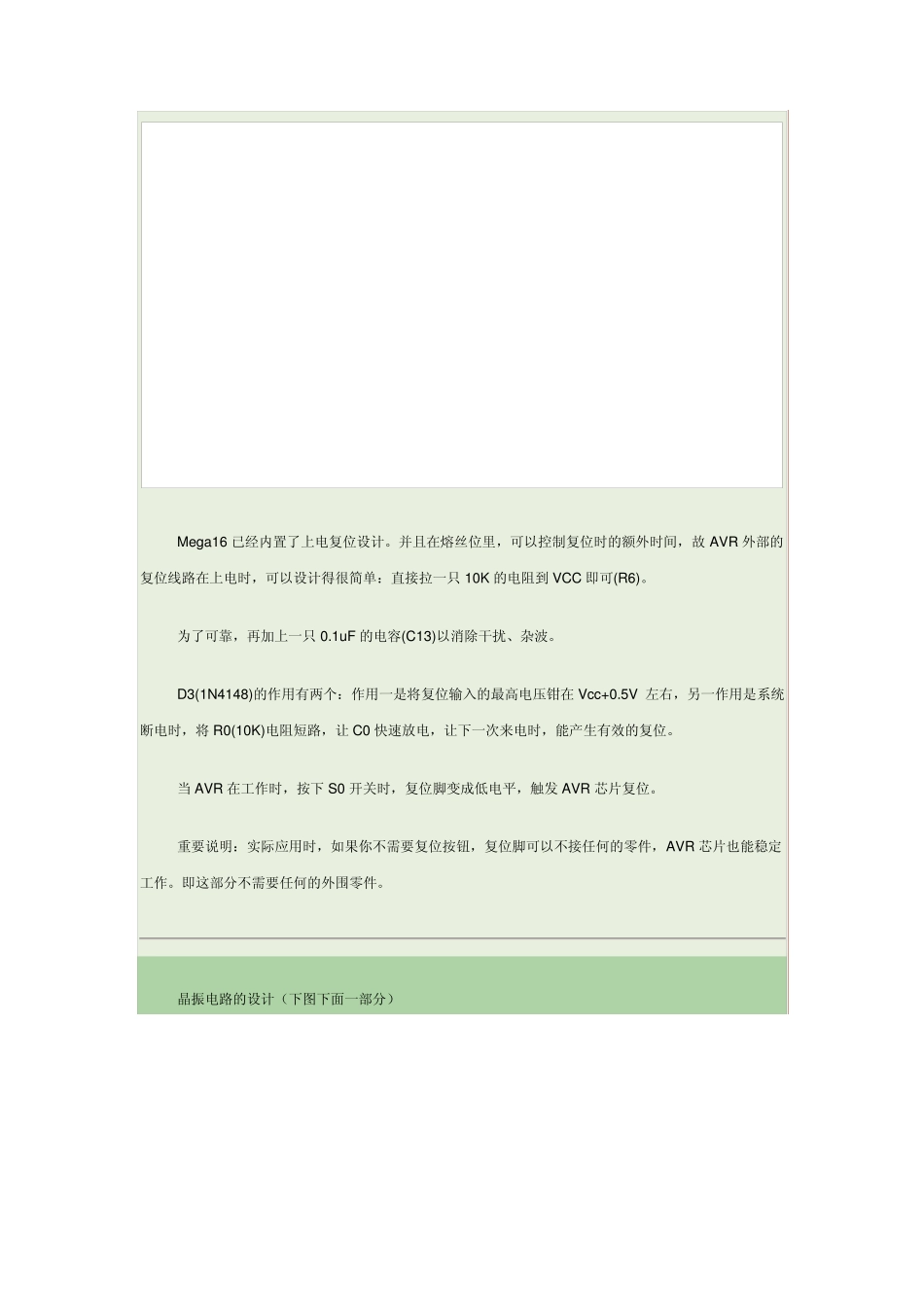

单片机最小系统 单片机最小系统设计 AVR 基本硬件线路设计与分析 (ATmega16 功能小板) AVR DB-CORE Ver2.3 Atmega16 开发板 本站商城提供本最小系统销售:99 元 AVR 学习套件 AVR 学习板 AVR 开发板 easy av r m16 ,ATmega16 开发板 AVR 学习板 Mega16 核心板 (特价)。 基本的 AVR 硬件线路,包括以下几部分: 1。复位线路 2。晶振线路 3。AD 转换滤波线路 4。ISP 下载接口 5。JTAG 仿真接口 6。电源 7。串口电路 下面以本网站推荐的 AVR 入门芯片 ATmega16L-8AI 分析上述基本线路。(-8AI 表示 8M 频率的TQFP 贴片封装,工业级,更详细的型号含义资料,请参考:AVR 芯片入门知识) 复位线路的设计(下图上面一部分) Mega16 已经内置了上电复位设计。并且在熔丝位里,可以控制复位时的额外时间,故AVR 外部的复位线路在上电时,可以设计得很简单:直接拉一只10K 的电阻到VCC 即可(R6)。 为了可靠,再加上一只0.1uF 的电容(C13)以消除干扰、杂波。 D3(1N4148)的作用有两个:作用一是将复位输入的最高电压钳在Vcc+0.5V 左右,另一作用是系统断电时,将 R0(10K)电阻短路,让 C0 快速放电,让下一次来电时,能产生有效的复位。 当 AVR 在工作时,按下 S0 开关时,复位脚变成低电平,触发 AVR 芯片复位。 重要说明:实际应用时,如果你不需要复位按钮,复位脚可以不接任何的零件,AVR 芯片也能稳定工作。即这部分不需要任何的外围零件。 晶振电路的设计(下图下面一部分) Mega16 已经内置RC 振荡线路,可以产生1M、2M、4M、8M 的振荡频率。不过,内置的毕竟是RC 振荡,在一些要求较高的场合,比如要与 RS232 通信需要比较精确的波特率时,建议使用外部的晶振线路。 早期的 90S 系列,晶振两端均需要接 22pF 左右的电容。Mega系列实际使用时,这两只小电容不接也能正常工作。不过为了线路的规范化,我们仍建议接上。 重要说明:实际应用时,如果你不需要太高精度的频率,可以使用内部 RC 振荡。即这部分不需要任何的外围零件。 AD 转换滤波线路的设计(下图下面部分) 为减小AD 转换的电源干扰,Mega16 芯片有独立的AD 电源供电。官方文档推荐在 VCC 串上一只10uH 的电感(L1),然后接一只 0.1uF 的电容到地(C3)。 Mega16 内带 2.56V 标准参考电压。也可以从外面输入参考电压,比如在外面使用 TL431 基准...
